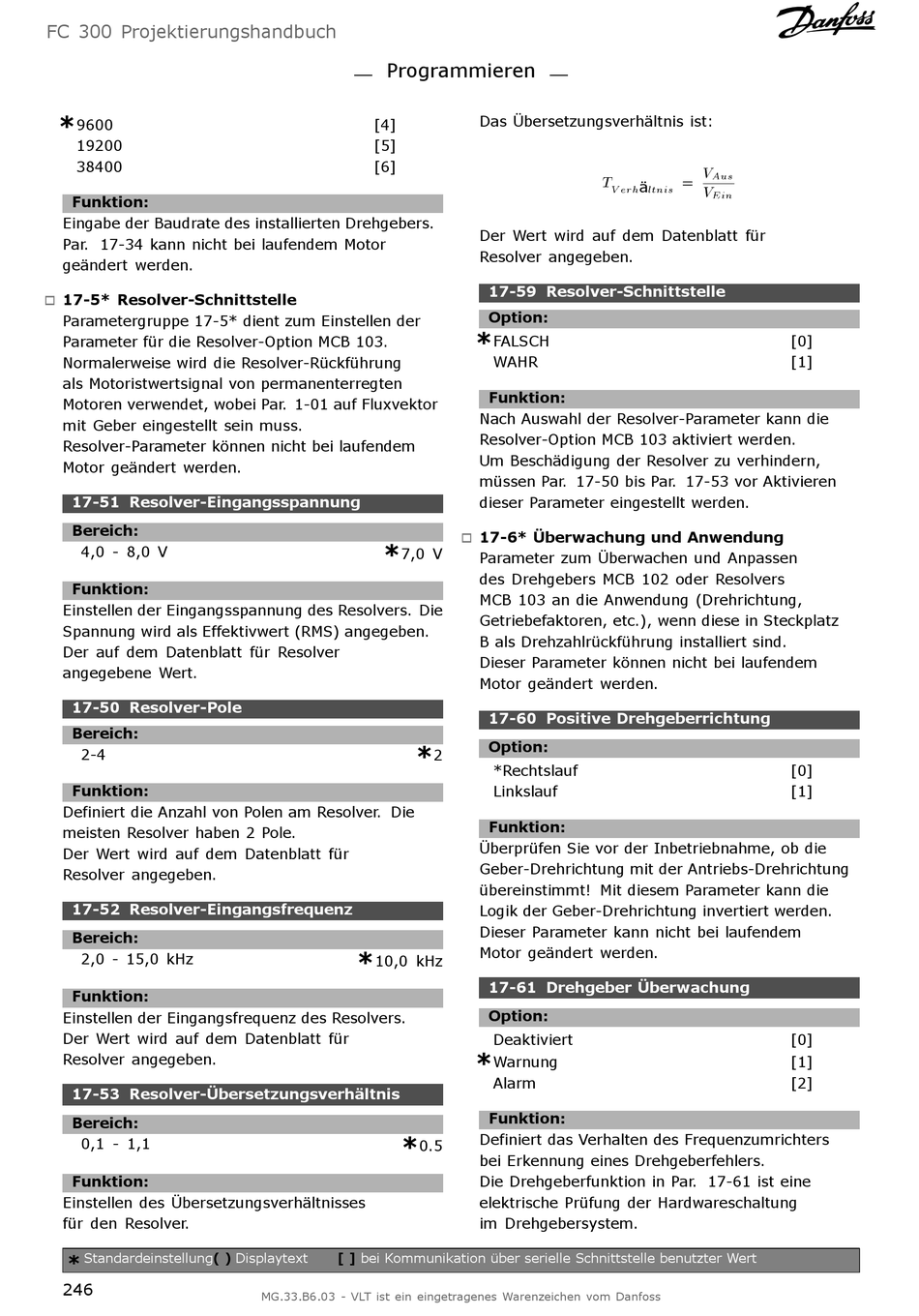

FC 300 Projektierungshandbuch
*
9600
19200
38400
Funktion:
Eingabe der Baudrate des installierten Drehgebers.
Par. 17-34 kann nicht bei laufendem Motor
geändert werden.
17-5* Resolver-Schnittstelle
"
Parametergruppe 17-5* dient zum Einstellen der
Parameter für die Resolver-Option MCB 103.
Normalerweise wird die Resolver-Rückführung
als Motoristwertsignal von permanenterregten
Motoren verwendet, wobei Par. 1-01 auf Fluxvektor
mit Geber eingestellt sein muss.
Resolver-Parameter können nicht bei laufendem
Motor geändert werden.
17-51 Resolver-Eingangsspannung
Bereich:
4,0 - 8,0 V
Funktion:
Einstellen der Eingangsspannung des Resolvers. Die
Spannung wird als Effektivwert (RMS) angegeben.
Der auf dem Datenblatt für Resolver
angegebene Wert.
17-50 Resolver-Pole
Bereich:
2-4
Funktion:
Definiert die Anzahl von Polen am Resolver. Die
meisten Resolver haben 2 Pole.
Der Wert wird auf dem Datenblatt für
Resolver angegeben.
17-52 Resolver-Eingangsfrequenz
Bereich:
2,0 - 15,0 kHz
Funktion:
Einstellen der Eingangsfrequenz des Resolvers.
Der Wert wird auf dem Datenblatt für
Resolver angegeben.
17-53 Resolver-Übersetzungsverhältnis
Bereich:
0,1 - 1,1
Funktion:
Einstellen des Übersetzungsverhältnisses
für den Resolver.
Standardeinstellung( )
*
246
Programmieren
[4]
[5]
[6]
*
7,0 V
*
10,0 kHz
*
Displaytext [ ] bei Kommunikation über serielle Schnittstelle benutzter Wert
MG.33.B6.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
Das Übersetzungsverhältnis ist:
Der Wert wird auf dem Datenblatt für
Resolver angegeben.
17-59 Resolver-Schnittstelle
Option:
*
FALSCH
WAHR
Funktion:
Nach Auswahl der Resolver-Parameter kann die
Resolver-Option MCB 103 aktiviert werden.
Um Beschädigung der Resolver zu verhindern,
müssen Par. 17-50 bis Par. 17-53 vor Aktivieren
dieser Parameter eingestellt werden.
17-6* Überwachung und Anwendung
"
Parameter zum Überwachen und Anpassen
des Drehgebers MCB 102 oder Resolvers
MCB 103 an die Anwendung (Drehrichtung,
Getriebefaktoren, etc.), wenn diese in Steckplatz
B als Drehzahlrückführung installiert sind.
Dieser Parameter können nicht bei laufendem
Motor geändert werden.
17-60 Positive Drehgeberrichtung
Option:
*
2
*Rechtslauf
Linkslauf
Funktion:
Überprüfen Sie vor der Inbetriebnahme, ob die
Geber-Drehrichtung mit der Antriebs-Drehrichtung
übereinstimmt! Mit diesem Parameter kann die
Logik der Geber-Drehrichtung invertiert werden.
Dieser Parameter kann nicht bei laufendem
Motor geändert werden.
17-61 Drehgeber Überwachung
Option:
Deaktiviert
*
Warnung
Alarm
Funktion:
Definiert das Verhalten des Frequenzumrichters
0.5
bei Erkennung eines Drehgeberfehlers.
Die Drehgeberfunktion in Par. 17-61 ist eine
elektrische Prüfung der Hardwareschaltung
im Drehgebersystem.
ä
[0]
[1]
[0]
[1]
[0]
[1]
[2]
