2.3.2 Regelungsstruktur bei Fluxvektor ohne Geber

Regelungsstruktur bei Konfigurationen mit Fluxvektor mit und ohne Geber.

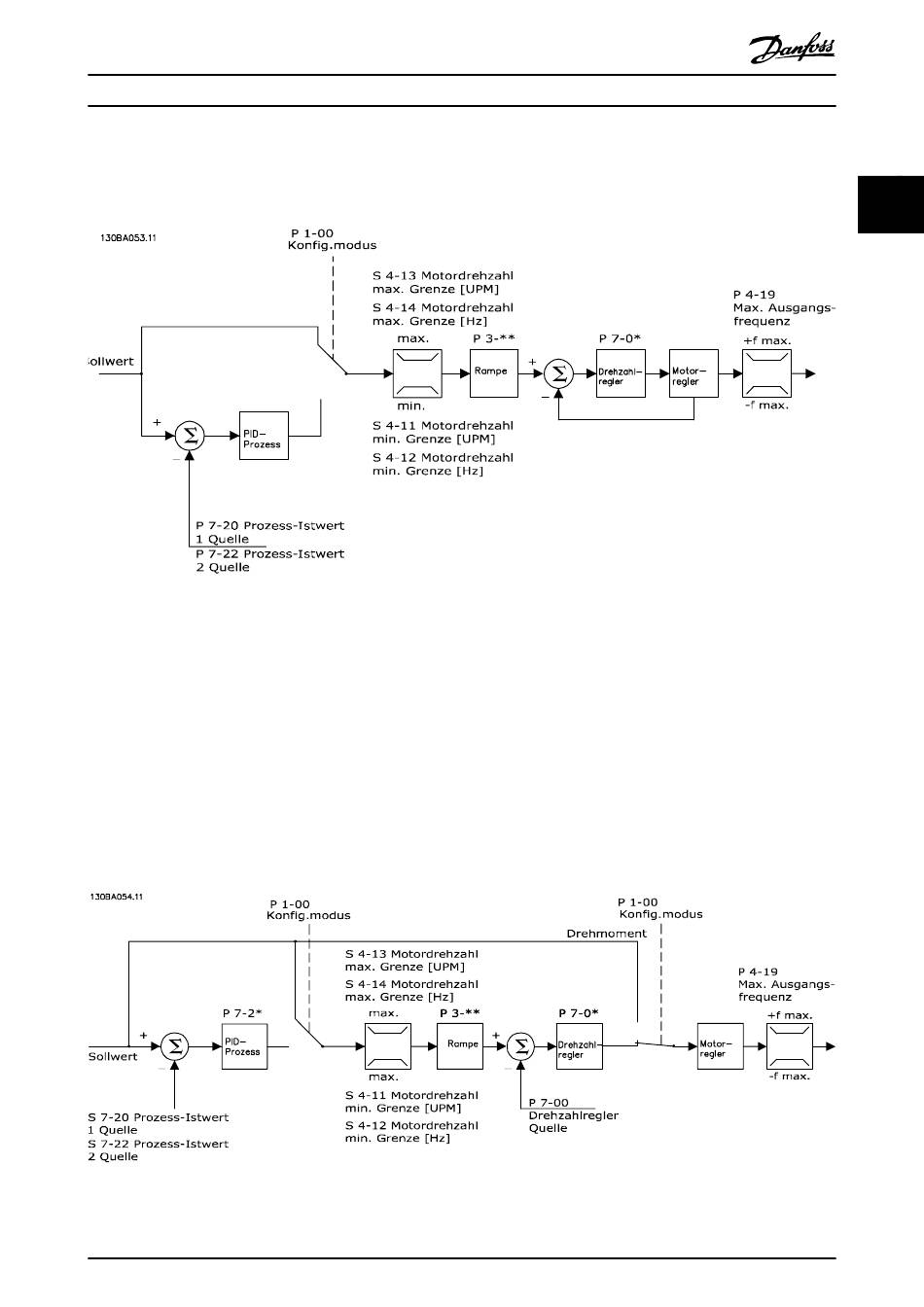

Abbildung 2.7 Regelungsstruktur bei Fluxvektor ohne Geber
In der gezeigten Konfiguration ist Parameter 1-01 Steuerprinzip auf [2] Fluxvektor ohne Geber eingestellt und
Parameter 1-00 Regelverfahren auf [0] Ohne Rückführung. Der resultierende Sollwert aus dem Sollwertsystem wird
entsprechend der angegebenen Parametereinstellungen durch die Rampen- und Drehzahlbegrenzungen geführt.
Ein errechneter Drehzahlistwert wird zur Steuerung der Ausgangsfrequenz am PID-Drehzahlregler erzeugt.
Der Drehzahl-PID-Regler muss mit seinen Parametern P, I und D (Parametergruppe 7-0* PID Drehzahlregler) eingestellt werden.
Wählen Sie [3] PID-Prozess in Parameter 1-00 Regelverfahren, um den PID-Prozessregler zur Regelung mit Rückführung bei
einer Druck- oder Durchflussregelung zu verwenden. Die Parameter für Prozess-PID-Regelung befinden sich in Parameter-
gruppe 7-2* PID-Prozess Istw. und Parametergruppe 7-3* PID Prozessregler.

2.3.3 Regelungsstruktur bei Fluxvektor mit Geber

Abbildung 2.8 Regelungsstruktur bei Fluxvektor mit Geber
