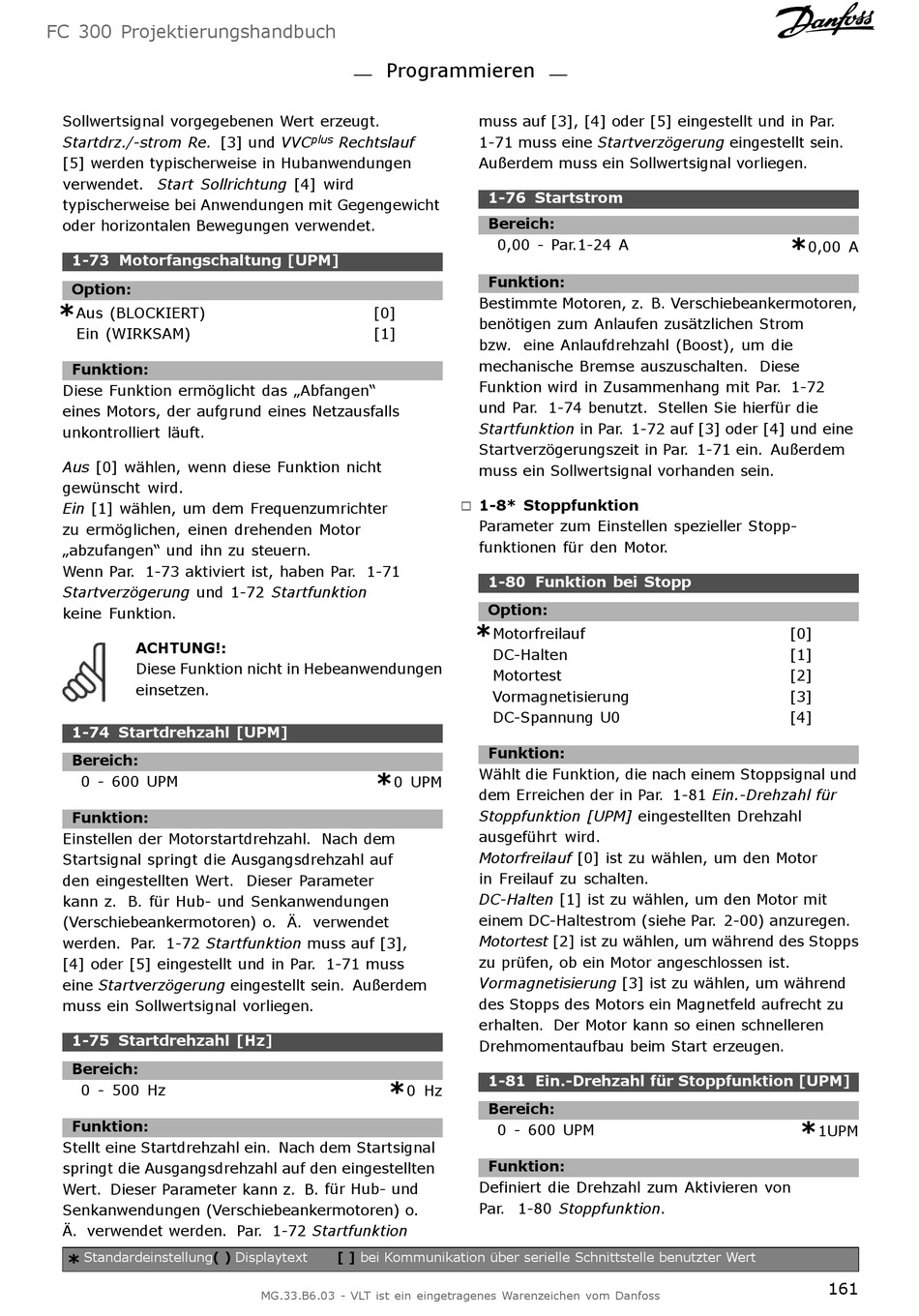

FC 300 Projektierungshandbuch
Sollwertsignal vorgegebenen Wert erzeugt.
Startdrz./-strom Re. [3] und VVC
[5] werden typischerweise in Hubanwendungen
verwendet. Start Sollrichtung [4] wird
typischerweise bei Anwendungen mit Gegengewicht
oder horizontalen Bewegungen verwendet.
1-73 Motorfangschaltung [UPM]
Option:
*
Aus (BLOCKIERT)
Ein (WIRKSAM)
Funktion:
Diese Funktion ermöglicht das „Abfangen"
eines Motors, der aufgrund eines Netzausfalls
unkontrolliert läuft.
Aus [0] wählen, wenn diese Funktion nicht
gewünscht wird.
Ein [1] wählen, um dem Frequenzumrichter
zu ermöglichen, einen drehenden Motor
„abzufangen" und ihn zu steuern.
Wenn Par. 1-73 aktiviert ist, haben Par. 1-71
Startverzögerung und 1-72 Startfunktion
keine Funktion.
ACHTUNG!:
Diese Funktion nicht in Hebeanwendungen
einsetzen.
1-74 Startdrehzahl [UPM]
Bereich:
0 - 600 UPM
Funktion:
Einstellen der Motorstartdrehzahl. Nach dem
Startsignal springt die Ausgangsdrehzahl auf
den eingestellten Wert. Dieser Parameter
kann z. B. für Hub- und Senkanwendungen
(Verschiebeankermotoren) o. Ä. verwendet
werden. Par. 1-72 Startfunktion muss auf [3],
[4] oder [5] eingestellt und in Par. 1-71 muss
eine Startverzögerung eingestellt sein. Außerdem
muss ein Sollwertsignal vorliegen.
1-75 Startdrehzahl [Hz]
Bereich:
0 - 500 Hz
Funktion:
Stellt eine Startdrehzahl ein. Nach dem Startsignal
springt die Ausgangsdrehzahl auf den eingestellten
Wert. Dieser Parameter kann z. B. für Hub- und
Senkanwendungen (Verschiebeankermotoren) o.
Ä. verwendet werden. Par. 1-72 Startfunktion
Standardeinstellung( )
*
Programmieren
plus Rechtslauf
[0]
[1]
*
0 UPM
*
0 Hz
Displaytext [ ] bei Kommunikation über serielle Schnittstelle benutzter Wert
MG.33.B6.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
muss auf [3], [4] oder [5] eingestellt und in Par.
1-71 muss eine Startverzögerung eingestellt sein.
Außerdem muss ein Sollwertsignal vorliegen.
1-76 Startstrom
Bereich:
0,00 - Par.1-24 A
Funktion:
Bestimmte Motoren, z. B. Verschiebeankermotoren,
benötigen zum Anlaufen zusätzlichen Strom
bzw. eine Anlaufdrehzahl (Boost), um die
mechanische Bremse auszuschalten. Diese
Funktion wird in Zusammenhang mit Par. 1-72
und Par. 1-74 benutzt. Stellen Sie hierfür die
Startfunktion in Par. 1-72 auf [3] oder [4] und eine
Startverzögerungszeit in Par. 1-71 ein. Außerdem
muss ein Sollwertsignal vorhanden sein.
1-8* Stoppfunktion
"
Parameter zum Einstellen spezieller Stopp-
funktionen für den Motor.
1-80 Funktion bei Stopp
Option:
*
Motorfreilauf
DC-Halten
Motortest
Vormagnetisierung
DC-Spannung U0
Funktion:
Wählt die Funktion, die nach einem Stoppsignal und
dem Erreichen der in Par. 1-81 Ein.-Drehzahl für
Stoppfunktion [UPM] eingestellten Drehzahl
ausgeführt wird.
Motorfreilauf [0] ist zu wählen, um den Motor
in Freilauf zu schalten.
DC-Halten [1] ist zu wählen, um den Motor mit
einem DC-Haltestrom (siehe Par. 2-00) anzuregen.
Motortest [2] ist zu wählen, um während des Stopps
zu prüfen, ob ein Motor angeschlossen ist.
Vormagnetisierung [3] ist zu wählen, um während
des Stopps des Motors ein Magnetfeld aufrecht zu
erhalten. Der Motor kann so einen schnelleren
Drehmomentaufbau beim Start erzeugen.
1-81 Ein.-Drehzahl für Stoppfunktion [UPM]
Bereich:
0 - 600 UPM
Funktion:
Definiert die Drehzahl zum Aktivieren von
Par. 1-80 Stoppfunktion.
*
0,00 A
[0]
[1]
[2]
[3]
[4]
*
1UPM
161
