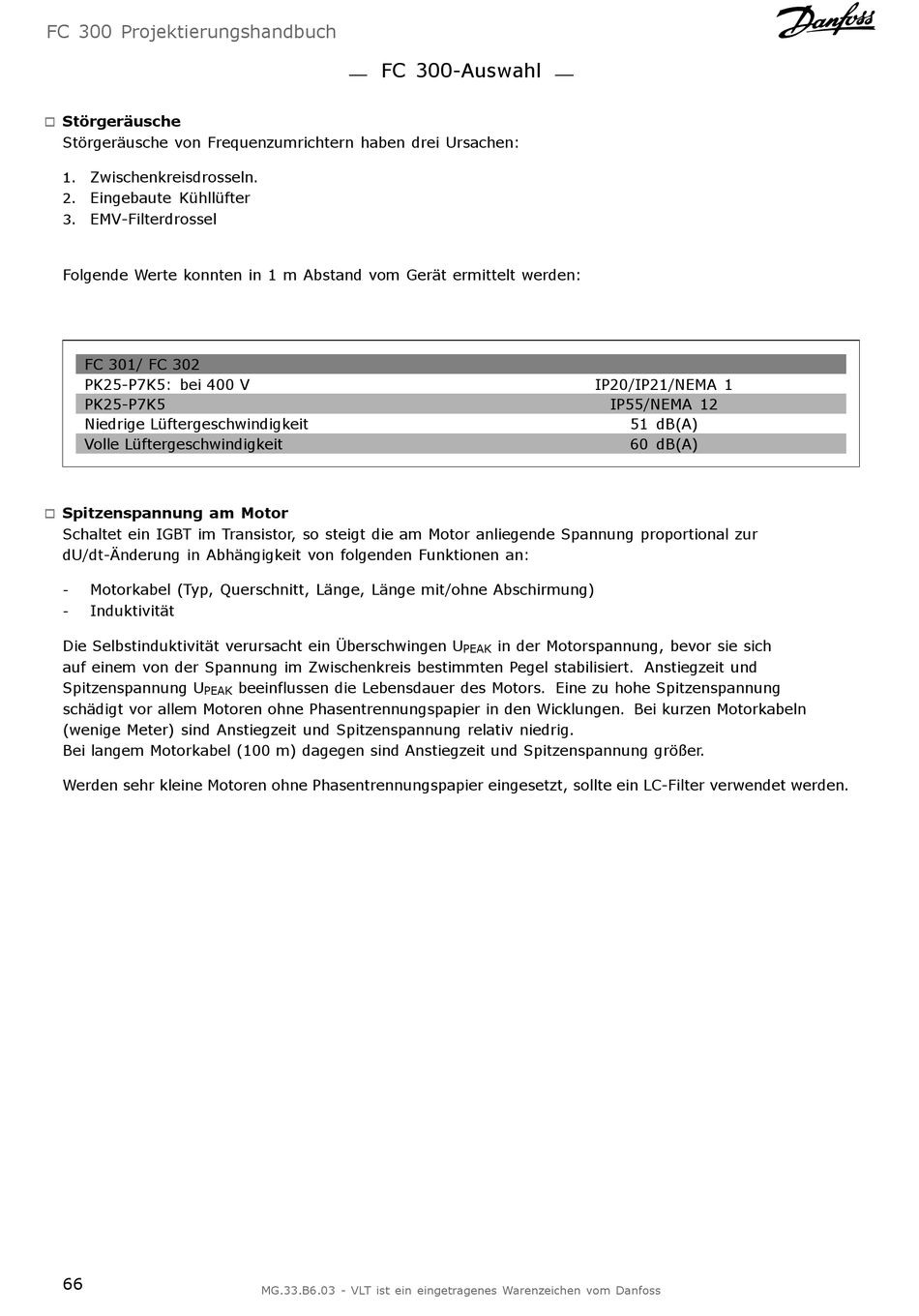

Danfoss FC 300 Bedienungsanleitung Seite 66

FC 300 Projektierungshandbuch
Störgeräusche
"
Störgeräusche von Frequenzumrichtern haben drei Ursachen:
Zwischenkreisdrosseln.
1.
Eingebaute Kühllüfter
2.
EMV-Filterdrossel
3.
Folgende Werte konnten in 1 m Abstand vom Gerät ermittelt werden:
FC 301/ FC 302
PK25-P7K5: bei 400 V
PK25-P7K5
Niedrige Lüftergeschwindigkeit
Volle Lüftergeschwindigkeit
Spitzenspannung am Motor
"
Schaltet ein IGBT im Transistor, so steigt die am Motor anliegende Spannung proportional zur
dU/dt-Änderung in Abhängigkeit von folgenden Funktionen an:
- Motorkabel (Typ, Querschnitt, Länge, Länge mit/ohne Abschirmung)
Induktivität
-
Die Selbstinduktivität verursacht ein Überschwingen U
auf einem von der Spannung im Zwischenkreis bestimmten Pegel stabilisiert. Anstiegzeit und
Spitzenspannung U
PEAK
schädigt vor allem Motoren ohne Phasentrennungspapier in den Wicklungen. Bei kurzen Motorkabeln
(wenige Meter) sind Anstiegzeit und Spitzenspannung relativ niedrig.
Bei langem Motorkabel (100 m) dagegen sind Anstiegzeit und Spitzenspannung größer.
Werden sehr kleine Motoren ohne Phasentrennungspapier eingesetzt, sollte ein LC-Filter verwendet werden.
66
FC 300-Auswahl
beeinflussen die Lebensdauer des Motors. Eine zu hohe Spitzenspannung
MG.33.B6.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
IP20/IP21/NEMA 1
IP55/NEMA 12
51 dB(A)
60 dB(A)
in der Motorspannung, bevor sie sich
PEAK
