FC 300 Projektierungshandbuch

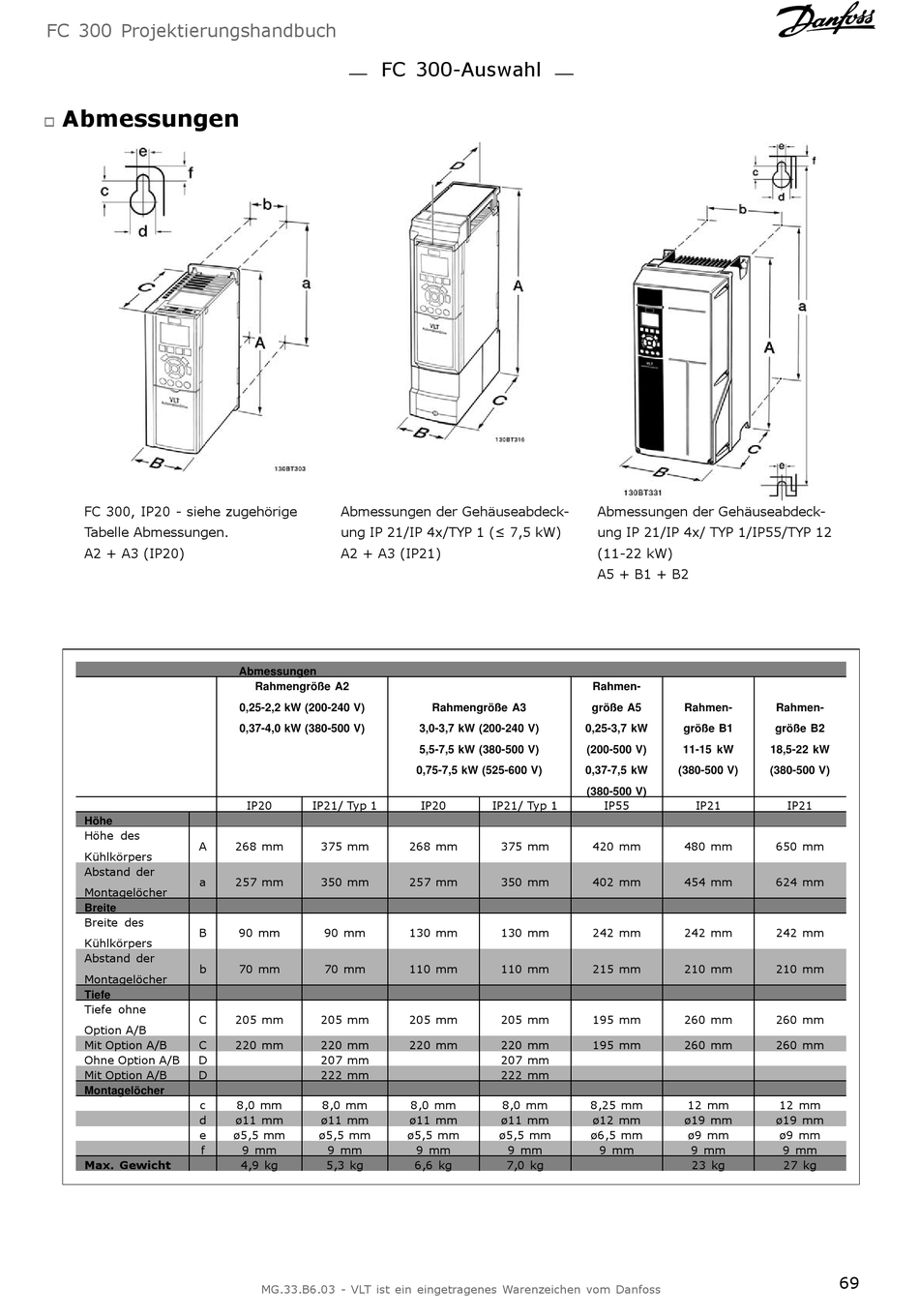

Abmessungen

"
FC 300, IP20 - siehe zugehörige
Tabelle Abmessungen.
A2 + A3 (IP20)
Höhe
Höhe des
A
Kühlkörpers
Abstand der
a
Montagelöcher
Breite
Breite des
B
Kühlkörpers
Abstand der
b
Montagelöcher
Tiefe
Tiefe ohne
C
Option A/B
Mit Option A/B C
Ohne Option A/B D
Mit Option A/B D
Montagelöcher
c
d
e
f
Max. Gewicht
FC 300-Auswahl
Abmessungen der Gehäuseabdeck-
ung IP 21/IP 4x/TYP 1 (≤ 7,5 kW)
A2 + A3 (IP21)
Abmessungen
Rahmengröße A2
0,25-2,2 kW (200-240 V)
0,37-4,0 kW (380-500 V)
IP20 IP21/ Typ 1
268 mm 375 mm
257 mm 350 mm
90 mm 90 mm
70 mm 70 mm
205 mm 205 mm
220 mm 220 mm
207 mm
222 mm
8,0 mm 8,0 mm
ø11 mm ø11 mm
ø5,5 mm ø5,5 mm ø5,5 mm
9 mm 9 mm
4,9 kg 5,3 kg
MG.33.B6.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
Rahmengröße A3
3,0-3,7 kW (200-240 V)
5,5-7,5 kW (380-500 V)
0,75-7,5 kW (525-600 V)
IP20 IP21/ Typ 1
268 mm 375 mm
257 mm 350 mm
130 mm 130 mm
110 mm 110 mm
205 mm 205 mm
220 mm 220 mm
207 mm
222 mm
8,0 mm 8,0 mm
ø11 mm ø11 mm
ø5,5 mm
9 mm 9 mm
6,6 kg 7,0 kg
Abmessungen der Gehäuseabdeck-
ung IP 21/IP 4x/ TYP 1/IP55/TYP 12
(11-22 kW)
A5 + B1 + B2
Rahmen-
größe A5 Rahmen-
0,25-3,7 kW größe B1
(200-500 V) 11-15 kW
0,37-7,5 kW (380-500 V)
(380-500 V)
IP55 IP21
420 mm 480 mm
402 mm 454 mm
242 mm 242 mm
215 mm 210 mm
195 mm 260 mm
195 mm 260 mm
8,25 mm 12 mm
ø12 mm ø19 mm
ø6,5 mm ø9 mm
9 mm 9 mm
23 kg
Rahmen-
größe B2
18,5-22 kW
(380-500 V)
IP21
650 mm
624 mm
242 mm
210 mm
260 mm
260 mm
12 mm
ø19 mm
ø9 mm
9 mm
27 kg
69
