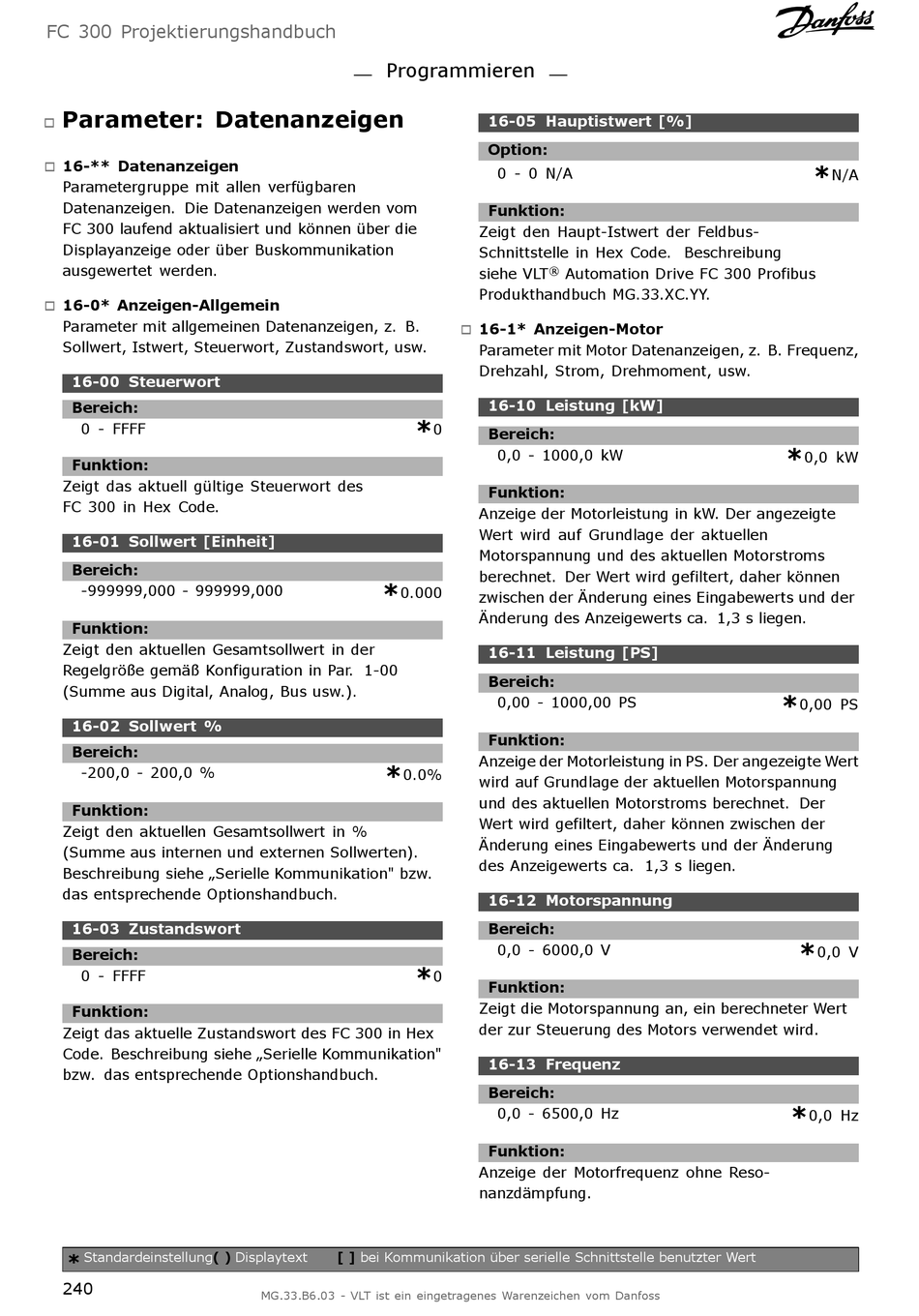

FC 300 Projektierungshandbuch
Parameter: Datenanzeigen
"
16-** Datenanzeigen
"
Parametergruppe mit allen verfügbaren
Datenanzeigen. Die Datenanzeigen werden vom
FC 300 laufend aktualisiert und können über die
Displayanzeige oder über Buskommunikation
ausgewertet werden.
16-0* Anzeigen-Allgemein
"
Parameter mit allgemeinen Datenanzeigen, z. B.
Sollwert, Istwert, Steuerwort, Zustandswort, usw.
16-00 Steuerwort
Bereich:
0 - FFFF
Funktion:
Zeigt das aktuell gültige Steuerwort des
FC 300 in Hex Code.
16-01 Sollwert [Einheit]
Bereich:
-999999,000 - 999999,000
Funktion:
Zeigt den aktuellen Gesamtsollwert in der
Regelgröße gemäß Konfiguration in Par. 1-00
(Summe aus Digital, Analog, Bus usw.).
16-02 Sollwert %
Bereich:
-200,0 - 200,0 %
Funktion:
Zeigt den aktuellen Gesamtsollwert in %
(Summe aus internen und externen Sollwerten).
Beschreibung siehe „Serielle Kommunikation" bzw.
das entsprechende Optionshandbuch.
16-03 Zustandswort
Bereich:
0 - FFFF
Funktion:
Zeigt das aktuelle Zustandswort des FC 300 in Hex
Code. Beschreibung siehe „Serielle Kommunikation"
bzw. das entsprechende Optionshandbuch.
Standardeinstellung( )
*
240
Programmieren
*
0.000
*
0.0%
Displaytext [ ] bei Kommunikation über serielle Schnittstelle benutzter Wert
MG.33.B6.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
16-05 Hauptistwert [%]
Option:
0 - 0 N/A
Funktion:
Zeigt den Haupt-Istwert der Feldbus-
Schnittstelle in Hex Code. Beschreibung
siehe VLT ® Automation Drive FC 300 Profibus
Produkthandbuch MG.33.XC.YY.
16-1* Anzeigen-Motor
"
Parameter mit Motor Datenanzeigen, z. B. Frequenz,
Drehzahl, Strom, Drehmoment, usw.
16-10 Leistung [kW]
*
0
Bereich:
0,0 - 1000,0 kW
Funktion:
Anzeige der Motorleistung in kW. Der angezeigte
Wert wird auf Grundlage der aktuellen
Motorspannung und des aktuellen Motorstroms
berechnet. Der Wert wird gefiltert, daher können
zwischen der Änderung eines Eingabewerts und der
Änderung des Anzeigewerts ca. 1,3 s liegen.
16-11 Leistung [PS]
Bereich:
0,00 - 1000,00 PS
Funktion:
Anzeige der Motorleistung in PS. Der angezeigte Wert
wird auf Grundlage der aktuellen Motorspannung
und des aktuellen Motorstroms berechnet. Der
Wert wird gefiltert, daher können zwischen der
Änderung eines Eingabewerts und der Änderung
des Anzeigewerts ca. 1,3 s liegen.
16-12 Motorspannung
Bereich:
0,0 - 6000,0 V
*
0
Funktion:
Zeigt die Motorspannung an, ein berechneter Wert
der zur Steuerung des Motors verwendet wird.
16-13 Frequenz
Bereich:
0,0 - 6500,0 Hz
Funktion:
Anzeige der Motorfrequenz ohne Reso-
nanzdämpfung.
*
N/A
*
0,0 kW
*
0,00 PS
*
0,0 V
*
0,0 Hz
