Gleichzeitiges Drücken der Tasten [Quick Menu] und
Parameternummer. Ein 3 Sekunden langes Drücken der Taste
[Alarm Log] zeigt eine Liste der letzten fünf Alarme an (nummeriert von A1-A5). Um zusätzliche
Informationen zu einem Alarmzustand zu erhalten, markieren Sie mithilfe der Pfeiltasten die
betreffende Alarmnummer, und drücken Sie [OK]. Werden beim Auftreten des Alarms Betriebsvariablen
gespeichert, können diese ausgewählt und mit [OK] grafisch angezeigt werden.
[Back] bringt Sie zum früheren Schritt oder zur
nächsthöheren Ebene in der Navigationsstruktur.
[Cancel] macht die letzte Parameteränderung
rückgängig, so lange dieser Parameter nicht
wieder verlassen wurde.
[Info] liefert Informationen zu einem Befehl, einem
Parameter oder einer Funktion im Anzeigefenster.
Durch Drücken von [Info], [Back] oder [Cancel]
kann der Infomodus beendet werden.
Navigationstasten
Die vier Navigationspfeile dienen zum Navigieren zwischen den verschiedenen Optionen, die unter
Menu], [Main Menu]
Cursor bewegt. So kann z.B. die zu ändernde Stelle einer Zahl direkt angewählt werden.
[OK] wird benutzt, um einen mit dem Cursor markierten Parameter auszuwählen und um
die Änderung einer Parametereinstellung zu bestätigen.
Tasten zur lokalen Bedienung
Betriebsart befinden sich unten am Bedienteil.

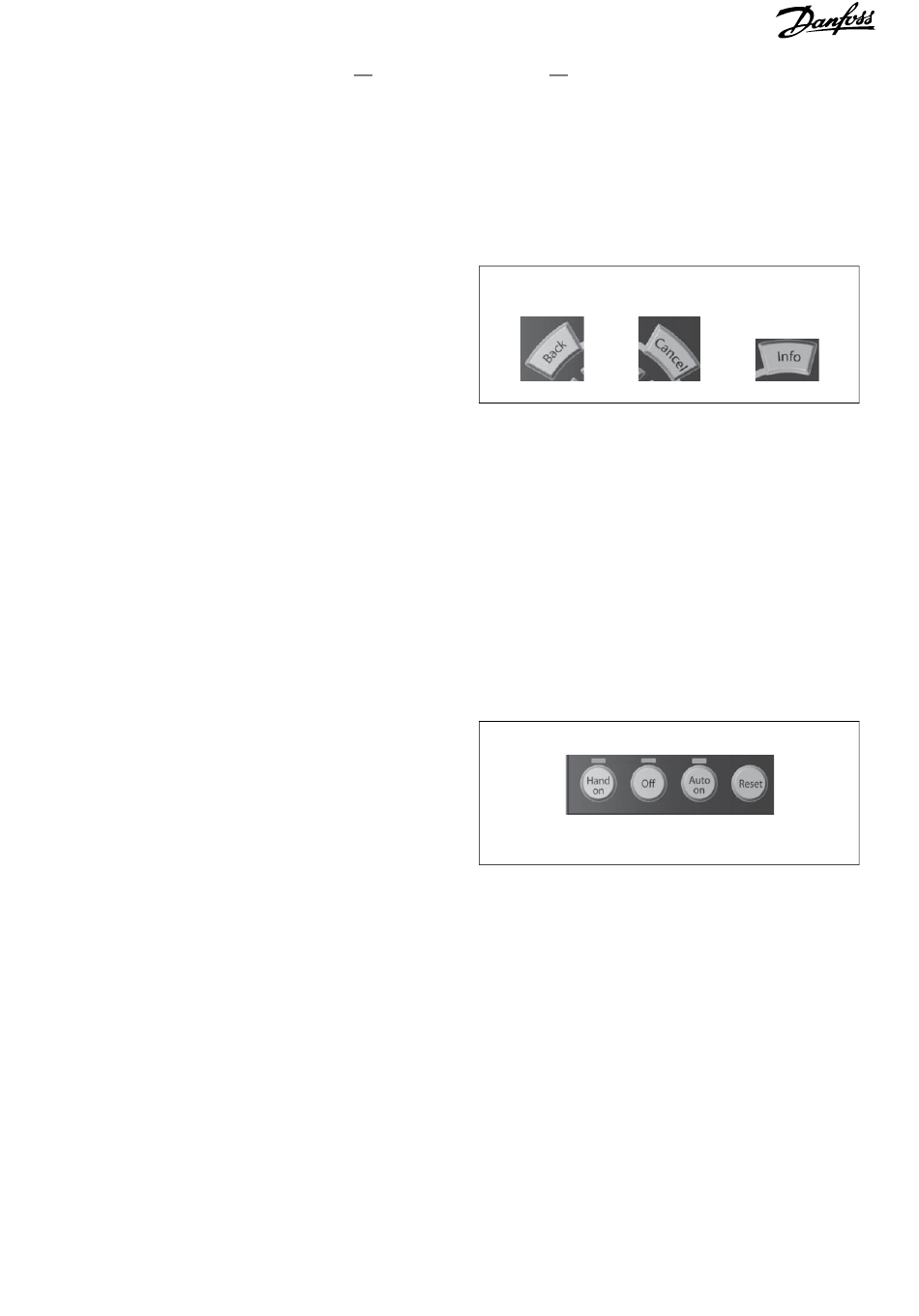

[Hand on] ermöglicht die Steuerung des Frequenzumrichters über die LCP Bedieneinheit. [Hand on]
startet den Motor und ermöglicht die Änderung der Motordrehzahl mittels der Pfeiltasten. Die Taste
kann über Par. 0-40 [Hand on]-LCP Taste aktiviert oder deaktiviert werden.
Externe Stoppsignale, die durch Steuersignale oder einen seriellen Bus aktiviert werden,
heben einen über das LCP erteilten "Start"-Befehl auf.
An den Steuerklemmen sind die folgenden Signale weiter wirksam, auch wenn [Hand on] aktiviert ist:
[Hand on] - [Off] - [Auto on]
•
Quittieren
•
Motorfreilauf invers
•
Reversierung
•
• Parametersatzauswahl lsb - Parametersatzauswahl msb
Stoppbefehl über serielle Schnittstelle
•
Schnellstopp
•
DC-Bremse
•
Programmieren
und [Alarm Log] zur Verfügung stehen. Mit den Navigationstasten wird der
und zur Wahl der
MG.33.B6.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
[Main Menu] ermöglicht die direkte Eingabe einer
[Main Menu] hat dieselbe Funktionalität.
[Quick
