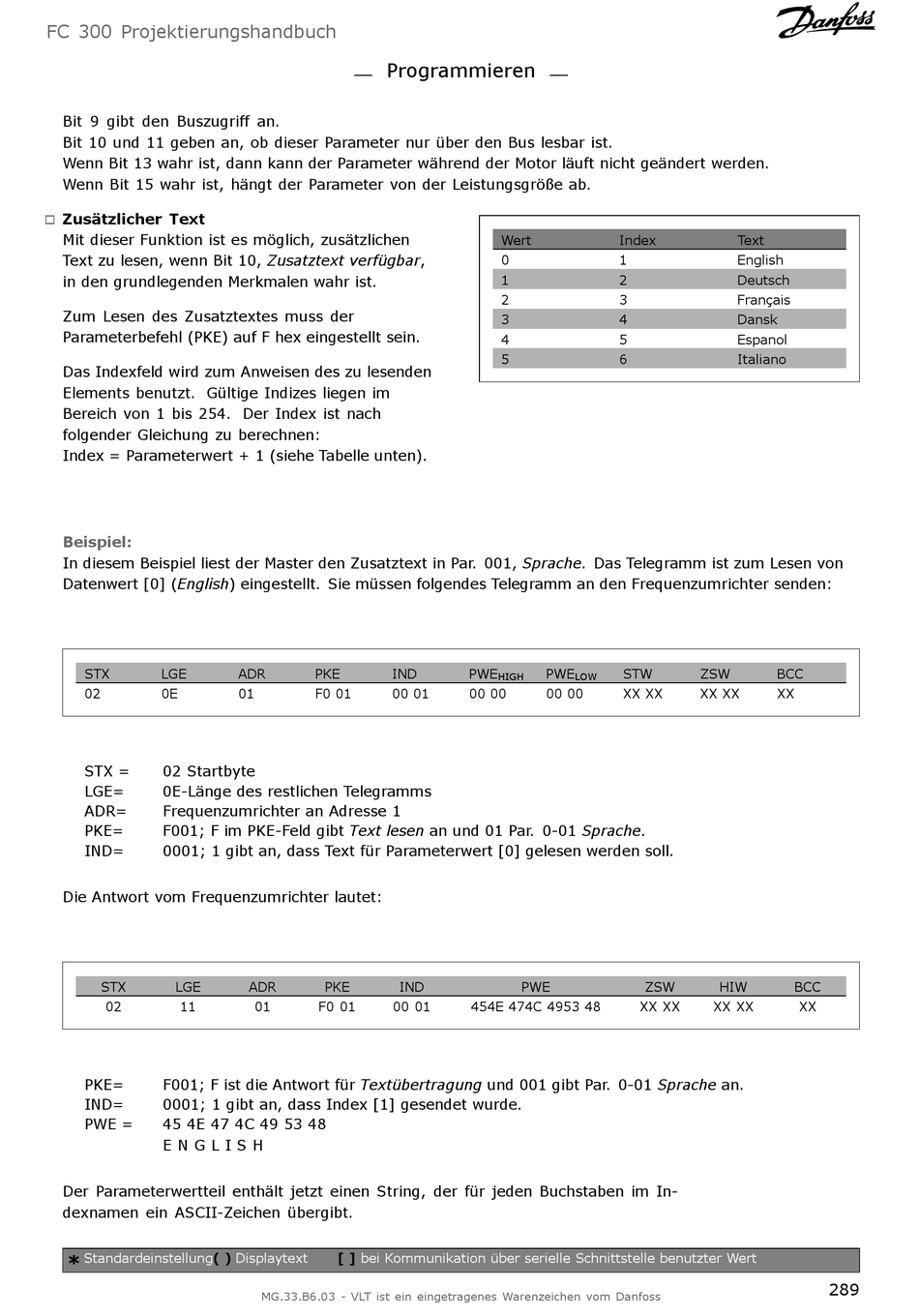

FC 300 Projektierungshandbuch
Bit 9 gibt den Buszugriff an.
Bit 10 und 11 geben an, ob dieser Parameter nur über den Bus lesbar ist.
Wenn Bit 13 wahr ist, dann kann der Parameter während der Motor läuft nicht geändert werden.
Wenn Bit 15 wahr ist, hängt der Parameter von der Leistungsgröße ab.
Zusätzlicher Text
"
Mit dieser Funktion ist es möglich, zusätzlichen
Text zu lesen, wenn Bit 10, Zusatztext verfügbar,
in den grundlegenden Merkmalen wahr ist.
Zum Lesen des Zusatztextes muss der
Parameterbefehl (PKE) auf F hex eingestellt sein.
Das Indexfeld wird zum Anweisen des zu lesenden
Elements benutzt. Gültige Indizes liegen im
Bereich von 1 bis 254. Der Index ist nach
folgender Gleichung zu berechnen:
Index = Parameterwert + 1 (siehe Tabelle unten).
Beispiel:
In diesem Beispiel liest der Master den Zusatztext in Par. 001, Sprache. Das Telegramm ist zum Lesen von
Datenwert [0] (English) eingestellt. Sie müssen folgendes Telegramm an den Frequenzumrichter senden:
STX
LGE
02
0E
STX =
02 Startbyte
LGE=
0E-Länge des restlichen Telegramms
ADR=
Frequenzumrichter an Adresse 1
PKE=
F001; F im PKE-Feld gibt Text lesen an und 01 Par. 0-01 Sprache.
IND=
0001; 1 gibt an, dass Text für Parameterwert [0] gelesen werden soll.
Die Antwort vom Frequenzumrichter lautet:
STX
LGE
02
11
PKE=
F001; F ist die Antwort für Textübertragung und 001 gibt Par. 0-01 Sprache an.
IND=
0001; 1 gibt an, dass Index [1] gesendet wurde.
PWE =
45 4E 47 4C 49 53 48
E N G L I S H
Der Parameterwertteil enthält jetzt einen String, der für jeden Buchstaben im In-
dexnamen ein ASCII-Zeichen übergibt.
Standardeinstellung( )
*
Programmieren
ADR
PKE
IND
01
F0 01
00 01
ADR
PKE
IND
01
F0 01
00 01
Displaytext
[ ]
bei Kommunikation über serielle Schnittstelle benutzter Wert
MG.33.B6.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
Wert
Index
0
1
1
2
2
3
3
4
4
5
5
6
PWE
PWE
STW
HIGH
LOW
00 00
00 00
XX XX
PWE
454E 474C 4953 48
XX XX
Text
English
Deutsch
Français
Dansk
Espanol
Italiano
ZSW
BCC
XX XX
XX
ZSW
HIW
BCC
XX XX
XX
289
