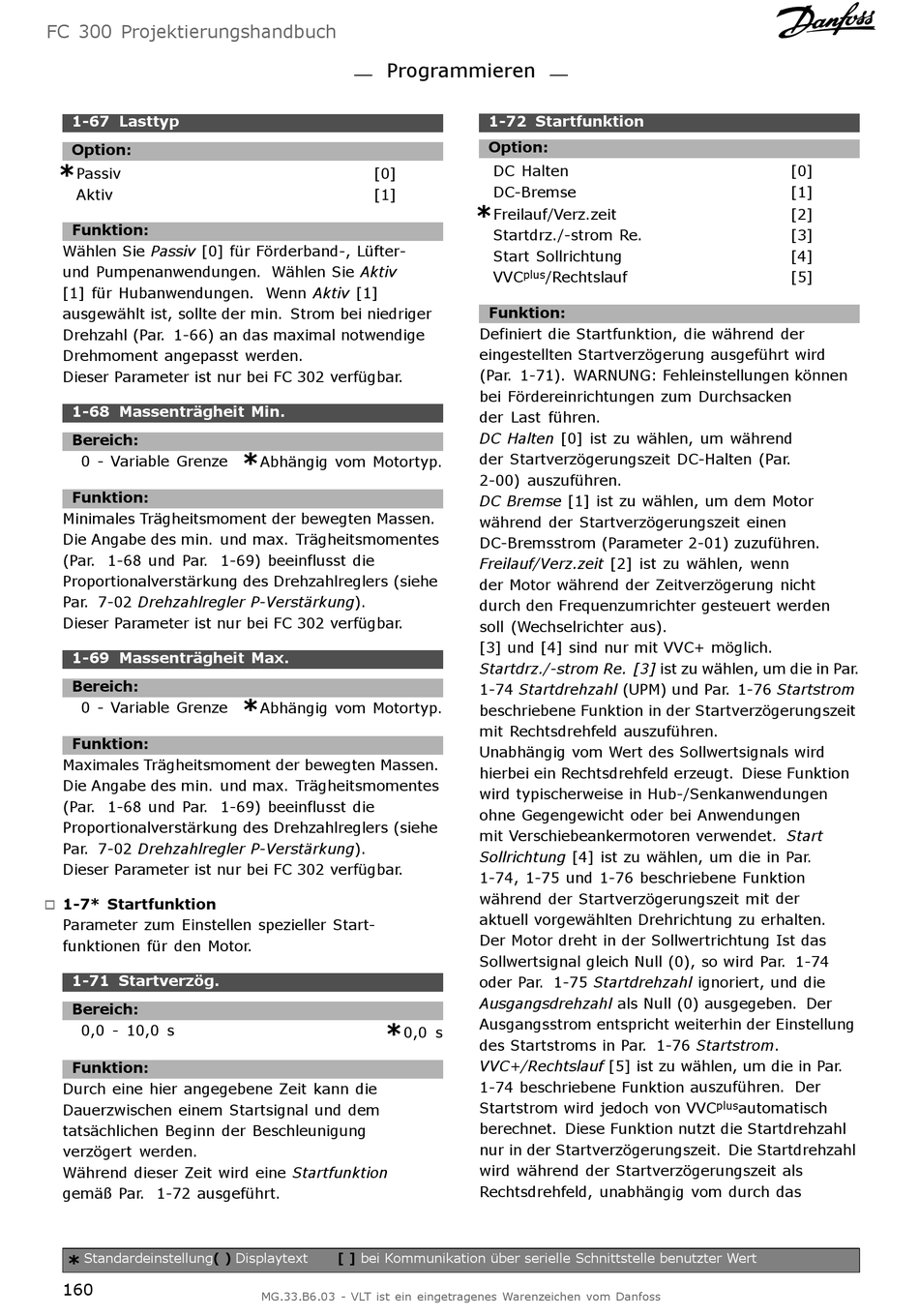

FC 300 Projektierungshandbuch
1-67 Lasttyp
Option:
*
Passiv
Aktiv
Funktion:
Wählen Sie Passiv [0] für Förderband-, Lüfter-
und Pumpenanwendungen. Wählen Sie Aktiv
[1] für Hubanwendungen. Wenn Aktiv [1]
ausgewählt ist, sollte der min. Strom bei niedriger
Drehzahl (Par. 1-66) an das maximal notwendige
Drehmoment angepasst werden.
Dieser Parameter ist nur bei FC 302 verfügbar.
1-68 Massenträgheit Min.
Bereich:
0 - Variable Grenze
Funktion:
Minimales Trägheitsmoment der bewegten Massen.
Die Angabe des min. und max. Trägheitsmomentes
(Par. 1-68 und Par. 1-69) beeinflusst die
Proportionalverstärkung des Drehzahlreglers (siehe
Par. 7-02 Drehzahlregler P-Verstärkung).
Dieser Parameter ist nur bei FC 302 verfügbar.
1-69 Massenträgheit Max.
Bereich:
0 - Variable Grenze
Funktion:
Maximales Trägheitsmoment der bewegten Massen.
Die Angabe des min. und max. Trägheitsmomentes
(Par. 1-68 und Par. 1-69) beeinflusst die
Proportionalverstärkung des Drehzahlreglers (siehe
Par. 7-02 Drehzahlregler P-Verstärkung).
Dieser Parameter ist nur bei FC 302 verfügbar.
1-7* Startfunktion
"
Parameter zum Einstellen spezieller Start-
funktionen für den Motor.
1-71 Startverzög.
Bereich:
0,0 - 10,0 s
Funktion:
Durch eine hier angegebene Zeit kann die
Dauerzwischen einem Startsignal und dem
tatsächlichen Beginn der Beschleunigung
verzögert werden.
Während dieser Zeit wird eine Startfunktion
gemäß Par. 1-72 ausgeführt.
Standardeinstellung( )
*
160
Programmieren
[0]
[1]
*
Abhängig vom Motortyp.
*
Abhängig vom Motortyp.
*
0,0 s
Displaytext [ ] bei Kommunikation über serielle Schnittstelle benutzter Wert
MG.33.B6.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
1-72 Startfunktion
Option:
DC Halten
DC-Bremse
*
Freilauf/Verz.zeit
Startdrz./-strom Re.
Start Sollrichtung
plus /Rechtslauf
VVC
Funktion:
Definiert die Startfunktion, die während der
eingestellten Startverzögerung ausgeführt wird
(Par. 1-71). WARNUNG: Fehleinstellungen können
bei Fördereinrichtungen zum Durchsacken
der Last führen.
DC Halten [0] ist zu wählen, um während
der Startverzögerungszeit DC-Halten (Par.
2-00) auszuführen.
DC Bremse [1] ist zu wählen, um dem Motor
während der Startverzögerungszeit einen
DC-Bremsstrom (Parameter 2-01) zuzuführen.
Freilauf/Verz.zeit [2] ist zu wählen, wenn
der Motor während der Zeitverzögerung nicht
durch den Frequenzumrichter gesteuert werden
soll (Wechselrichter aus).
[3] und [4] sind nur mit VVC+ möglich.
Startdrz./-strom Re. [3] ist zu wählen, um die in Par.
1-74 Startdrehzahl (UPM) und Par. 1-76 Startstrom
beschriebene Funktion in der Startverzögerungszeit
mit Rechtsdrehfeld auszuführen.
Unabhängig vom Wert des Sollwertsignals wird
hierbei ein Rechtsdrehfeld erzeugt. Diese Funktion
wird typischerweise in Hub-/Senkanwendungen
ohne Gegengewicht oder bei Anwendungen
mit Verschiebeankermotoren verwendet. Start
Sollrichtung [4] ist zu wählen, um die in Par.
1-74, 1-75 und 1-76 beschriebene Funktion
während der Startverzögerungszeit mit der
aktuell vorgewählten Drehrichtung zu erhalten.
Der Motor dreht in der Sollwertrichtung Ist das
Sollwertsignal gleich Null (0), so wird Par. 1-74
oder Par. 1-75 Startdrehzahl ignoriert, und die
Ausgangsdrehzahl als Null (0) ausgegeben. Der
Ausgangsstrom entspricht weiterhin der Einstellung
des Startstroms in Par. 1-76 Startstrom.
VVC+/Rechtslauf [5] ist zu wählen, um die in Par.
1-74 beschriebene Funktion auszuführen. Der
Startstrom wird jedoch von VVC
berechnet. Diese Funktion nutzt die Startdrehzahl
nur in der Startverzögerungszeit. Die Startdrehzahl
wird während der Startverzögerungszeit als
Rechtsdrehfeld, unabhängig vom durch das
[0]
[1]
[2]
[3]
[4]
[5]
plus automatisch
