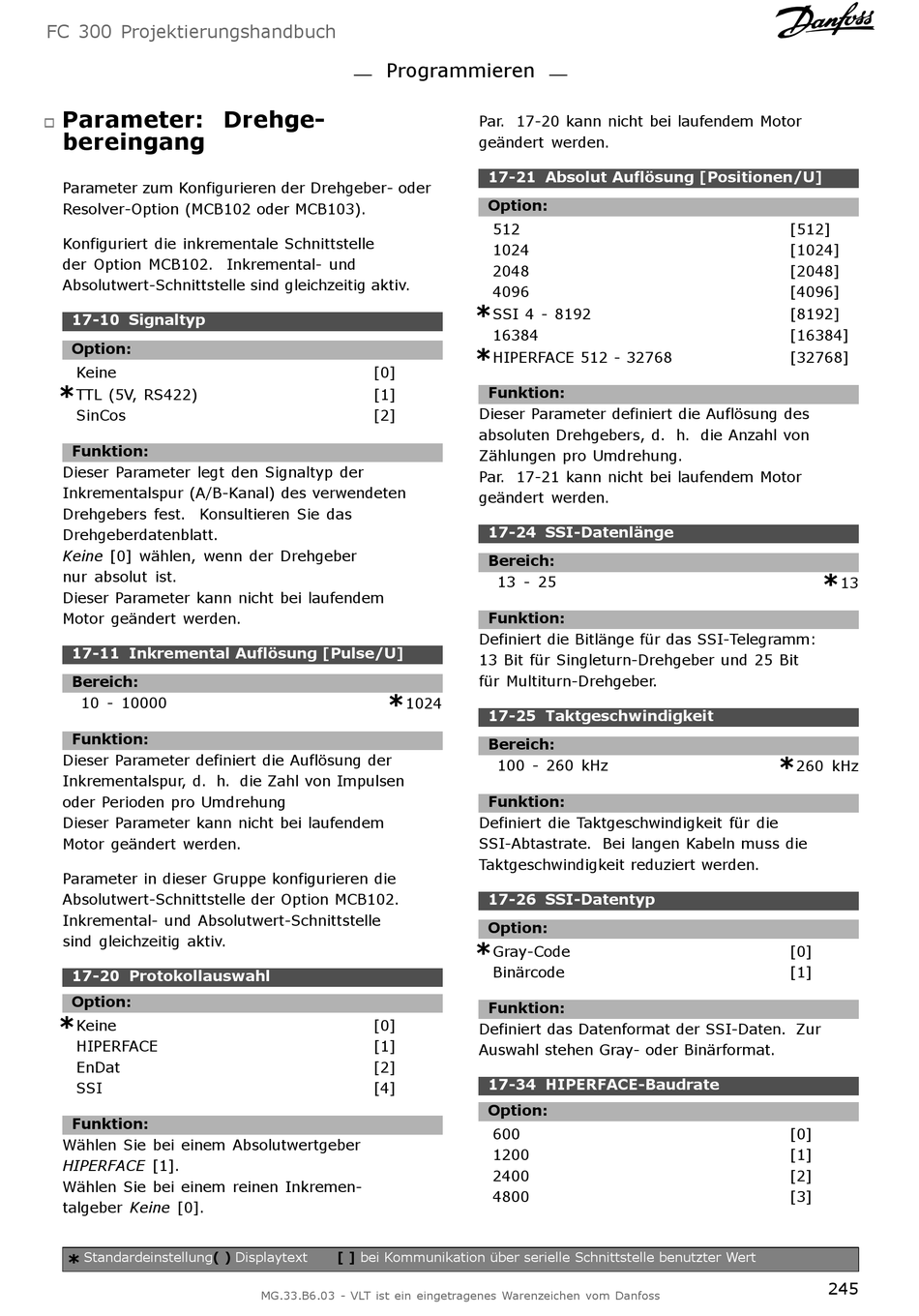

FC 300 Projektierungshandbuch
Parameter: Drehge-
"
bereingang
Parameter zum Konfigurieren der Drehgeber- oder
Resolver-Option (MCB102 oder MCB103).
Konfiguriert die inkrementale Schnittstelle
der Option MCB102. Inkremental- und
Absolutwert-Schnittstelle sind gleichzeitig aktiv.
17-10 Signaltyp
Option:
Keine
*
TTL (5V, RS422)
SinCos
Funktion:
Dieser Parameter legt den Signaltyp der
Inkrementalspur (A/B-Kanal) des verwendeten
Drehgebers fest. Konsultieren Sie das
Drehgeberdatenblatt.
Keine [0] wählen, wenn der Drehgeber
nur absolut ist.
Dieser Parameter kann nicht bei laufendem
Motor geändert werden.
17-11 Inkremental Auflösung [Pulse/U]
Bereich:
10 - 10000
Funktion:
Dieser Parameter definiert die Auflösung der
Inkrementalspur, d. h. die Zahl von Impulsen
oder Perioden pro Umdrehung
Dieser Parameter kann nicht bei laufendem
Motor geändert werden.
Parameter in dieser Gruppe konfigurieren die
Absolutwert-Schnittstelle der Option MCB102.
Inkremental- und Absolutwert-Schnittstelle
sind gleichzeitig aktiv.
17-20 Protokollauswahl
Option:
*
Keine
HIPERFACE
EnDat
SSI
Funktion:
Wählen Sie bei einem Absolutwertgeber
HIPERFACE [1].
Wählen Sie bei einem reinen Inkremen-
talgeber Keine [0].
Standardeinstellung( )
*
Programmieren
[0]
[1]
[2]
*
1024
[0]
[1]
[2]
[4]
Displaytext [ ] bei Kommunikation über serielle Schnittstelle benutzter Wert
MG.33.B6.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
Par. 17-20 kann nicht bei laufendem Motor
geändert werden.
17-21 Absolut Auflösung [Positionen/U]
Option:
512
1024
2048
4096
*
SSI 4 - 8192
16384
*
HIPERFACE 512 - 32768
Funktion:
Dieser Parameter definiert die Auflösung des
absoluten Drehgebers, d. h. die Anzahl von
Zählungen pro Umdrehung.
Par. 17-21 kann nicht bei laufendem Motor
geändert werden.
17-24 SSI-Datenlänge
Bereich:
13 - 25
Funktion:
Definiert die Bitlänge für das SSI-Telegramm:
13 Bit für Singleturn-Drehgeber und 25 Bit
für Multiturn-Drehgeber.
17-25 Taktgeschwindigkeit
Bereich:
100 - 260 kHz
Funktion:
Definiert die Taktgeschwindigkeit für die
SSI-Abtastrate. Bei langen Kabeln muss die
Taktgeschwindigkeit reduziert werden.
17-26 SSI-Datentyp
Option:
*
Gray-Code
Binärcode
Funktion:
Definiert das Datenformat der SSI-Daten. Zur
Auswahl stehen Gray- oder Binärformat.
17-34 HIPERFACE-Baudrate
Option:
600
1200
2400
4800
[512]
[1024]
[2048]
[4096]
[8192]
[16384]
[32768]
*
13
*
260 kHz
[0]
[1]
[0]
[1]
[2]
[3]
245
