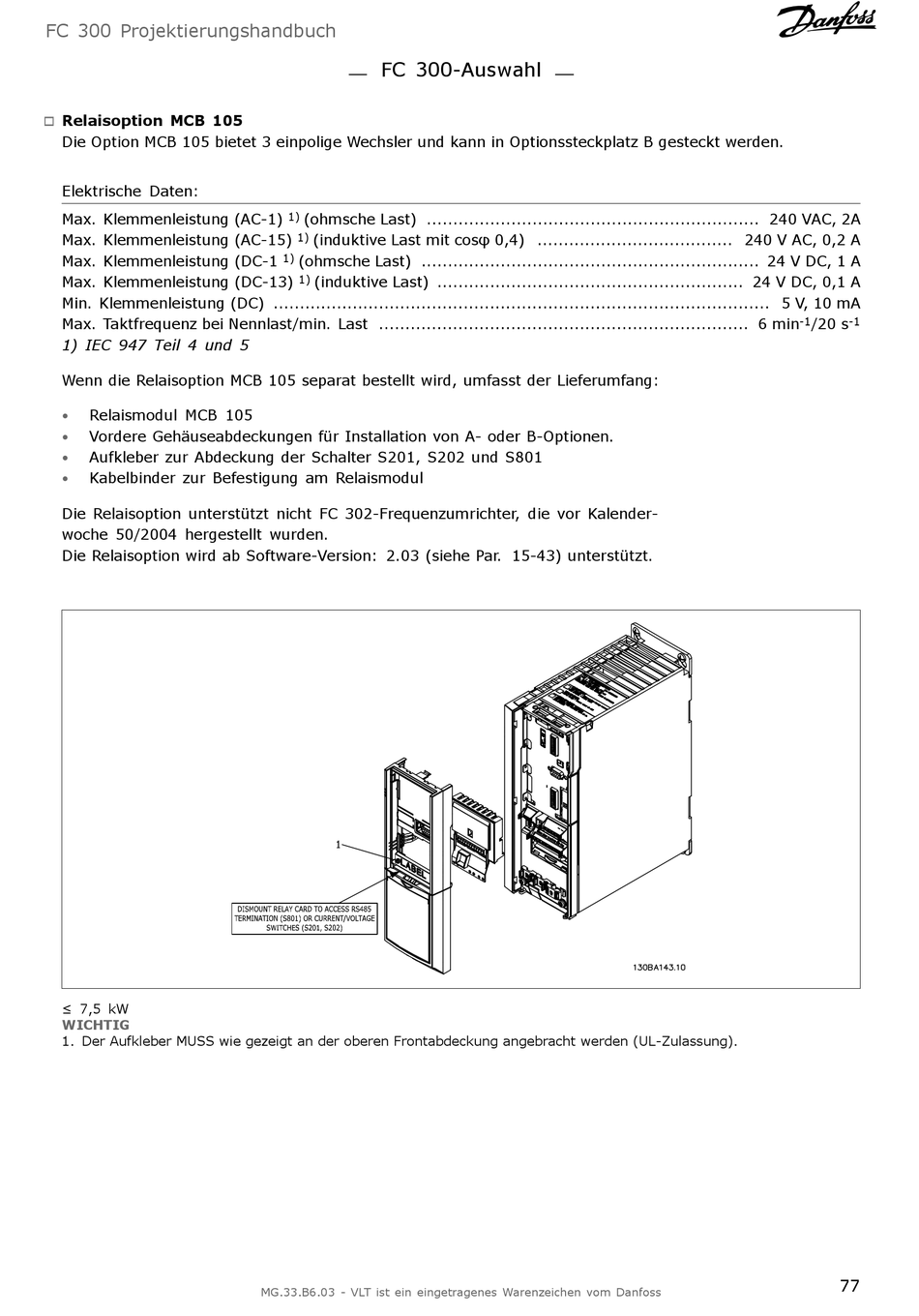

FC 300 Projektierungshandbuch
Relaisoption MCB 105
"
Die Option MCB 105 bietet 3 einpolige Wechsler und kann in Optionssteckplatz B gesteckt werden.
Elektrische Daten:
Max. Klemmenleistung (AC-1)
Max. Klemmenleistung (AC-15)
Max. Klemmenleistung (DC-1
Max. Klemmenleistung (DC-13)
Min. Klemmenleistung (DC) .............................................................................................. 5 V, 10 mA
Max. Taktfrequenz bei Nennlast/min. Last ...................................................................... 6 min
1) IEC 947 Teil 4 und 5
Wenn die Relaisoption MCB 105 separat bestellt wird, umfasst der Lieferumfang:
Relaismodul MCB 105
•
Vordere Gehäuseabdeckungen für Installation von A- oder B-Optionen.
•
• Aufkleber zur Abdeckung der Schalter S201, S202 und S801
Kabelbinder zur Befestigung am Relaismodul
•
Die Relaisoption unterstützt nicht FC 302-Frequenzumrichter, die vor Kalender-
woche 50/2004 hergestellt wurden.
Die Relaisoption wird ab Software-Version: 2.03 (siehe Par. 15-43) unterstützt.
≤ 7,5 kW
WICHTIG
1. Der Aufkleber MUSS wie gezeigt an der oberen Frontabdeckung angebracht werden (UL-Zulassung).
FC 300-Auswahl
1) (ohmsche Last) ............................................................... 240 VAC, 2A
1) (induktive Last mit cosφ 0,4) ..................................... 240 V AC, 0,2 A
1) (ohmsche Last) ................................................................ 24 V DC, 1 A
1) (induktive Last) .......................................................... 24 V DC, 0,1 A
MG.33.B6.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
-1 /20 s -1
77
