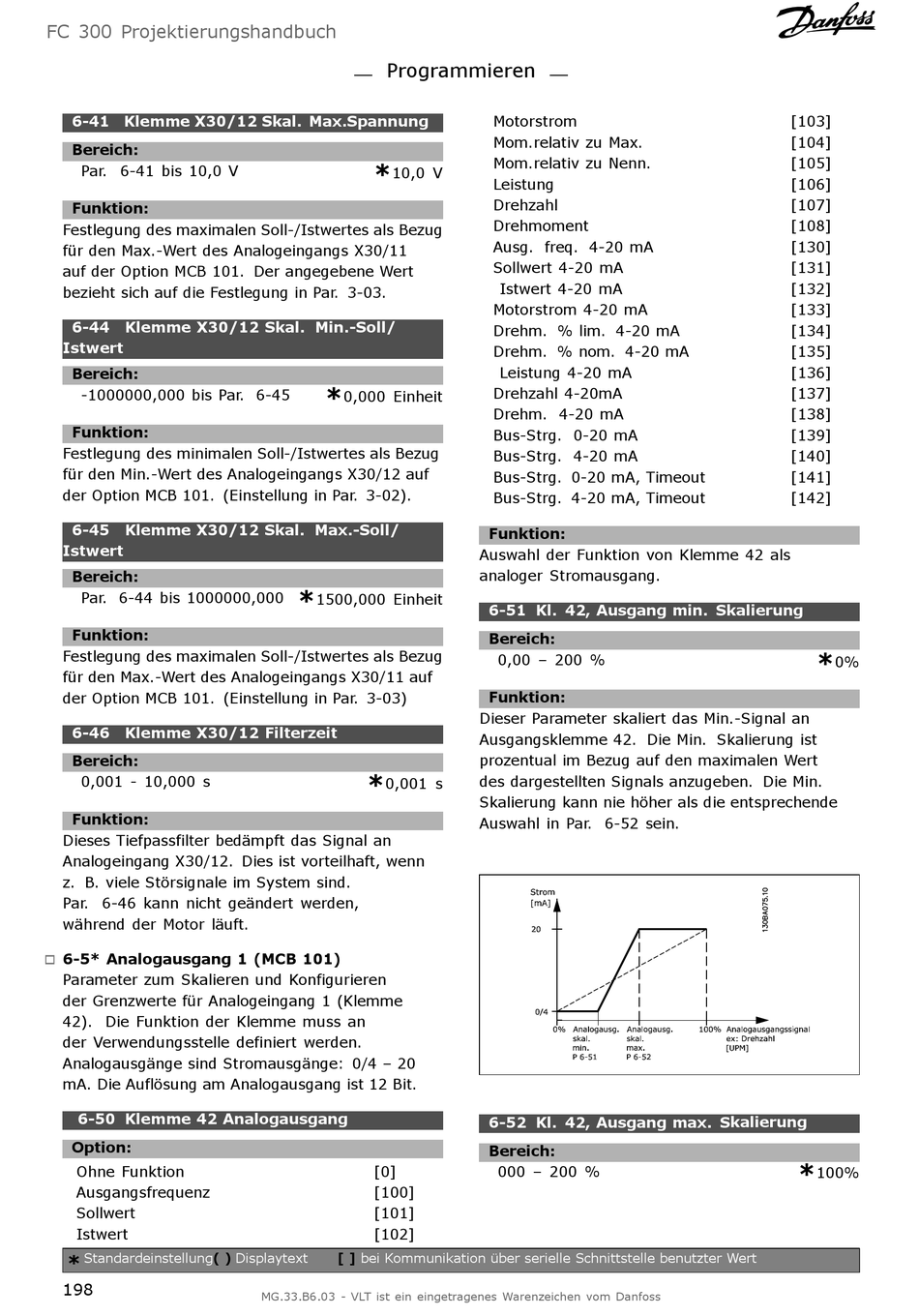

FC 300 Projektierungshandbuch
6-41 Klemme X30/12 Skal. Max.Spannung
Bereich:
Par. 6-41 bis 10,0 V
Funktion:
Festlegung des maximalen Soll-/Istwertes als Bezug
für den Max.-Wert des Analogeingangs X30/11
auf der Option MCB 101. Der angegebene Wert
bezieht sich auf die Festlegung in Par. 3-03.
6-44 Klemme X30/12 Skal. Min.-Soll/
Istwert
Bereich:
-1000000,000 bis Par. 6-45
Funktion:
Festlegung des minimalen Soll-/Istwertes als Bezug
für den Min.-Wert des Analogeingangs X30/12 auf
der Option MCB 101. (Einstellung in Par. 3-02).
6-45 Klemme X30/12 Skal. Max.-Soll/
Istwert
Bereich:
Par. 6-44 bis 1000000,000
Funktion:
Festlegung des maximalen Soll-/Istwertes als Bezug
für den Max.-Wert des Analogeingangs X30/11 auf
der Option MCB 101. (Einstellung in Par. 3-03)
6-46 Klemme X30/12 Filterzeit
Bereich:
0,001 - 10,000 s
Funktion:
Dieses Tiefpassfilter bedämpft das Signal an
Analogeingang X30/12. Dies ist vorteilhaft, wenn
z. B. viele Störsignale im System sind.
Par. 6-46 kann nicht geändert werden,
während der Motor läuft.
6-5* Analogausgang 1 (MCB 101)
"
Parameter zum Skalieren und Konfigurieren
der Grenzwerte für Analogeingang 1 (Klemme
42). Die Funktion der Klemme muss an
der Verwendungsstelle definiert werden.
Analogausgänge sind Stromausgänge: 0/4 – 20
mA. Die Auflösung am Analogausgang ist 12 Bit.
6-50 Klemme 42 Analogausgang
Option:
Ohne Funktion
Ausgangsfrequenz
Sollwert
Istwert
Standardeinstellung( )
*
198
Programmieren
*
10,0 V
*
0,000 Einheit
*
1500,000 Einheit
*
0,001 s
[0]
[100]
[101]
[102]
Displaytext [ ] bei Kommunikation über serielle Schnittstelle benutzter Wert
MG.33.B6.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
Motorstrom
Mom.relativ zu Max.
Mom.relativ zu Nenn.
Leistung
Drehzahl
Drehmoment
Ausg. freq. 4-20 mA
Sollwert 4-20 mA
Istwert 4-20 mA
Motorstrom 4-20 mA
Drehm. % lim. 4-20 mA
Drehm. % nom. 4-20 mA
Leistung 4-20 mA
Drehzahl 4-20mA
Drehm. 4-20 mA
Bus-Strg. 0-20 mA
Bus-Strg. 4-20 mA
Bus-Strg. 0-20 mA, Timeout
Bus-Strg. 4-20 mA, Timeout
Funktion:
Auswahl der Funktion von Klemme 42 als
analoger Stromausgang.
6-51 Kl. 42, Ausgang min. Skalierung
Bereich:
0,00 – 200 %
Funktion:
Dieser Parameter skaliert das Min.-Signal an
Ausgangsklemme 42. Die Min. Skalierung ist
prozentual im Bezug auf den maximalen Wert
des dargestellten Signals anzugeben. Die Min.
Skalierung kann nie höher als die entsprechende
Auswahl in Par. 6-52 sein.
6-52 Kl. 42, Ausgang max. Skalierung
Bereich:
000 – 200 %
[103]
[104]
[105]
[106]
[107]
[108]
[130]
[131]
[132]
[133]
[134]
[135]
[136]
[137]
[138]
[139]
[140]
[141]
[142]
*
0%
*
100%
