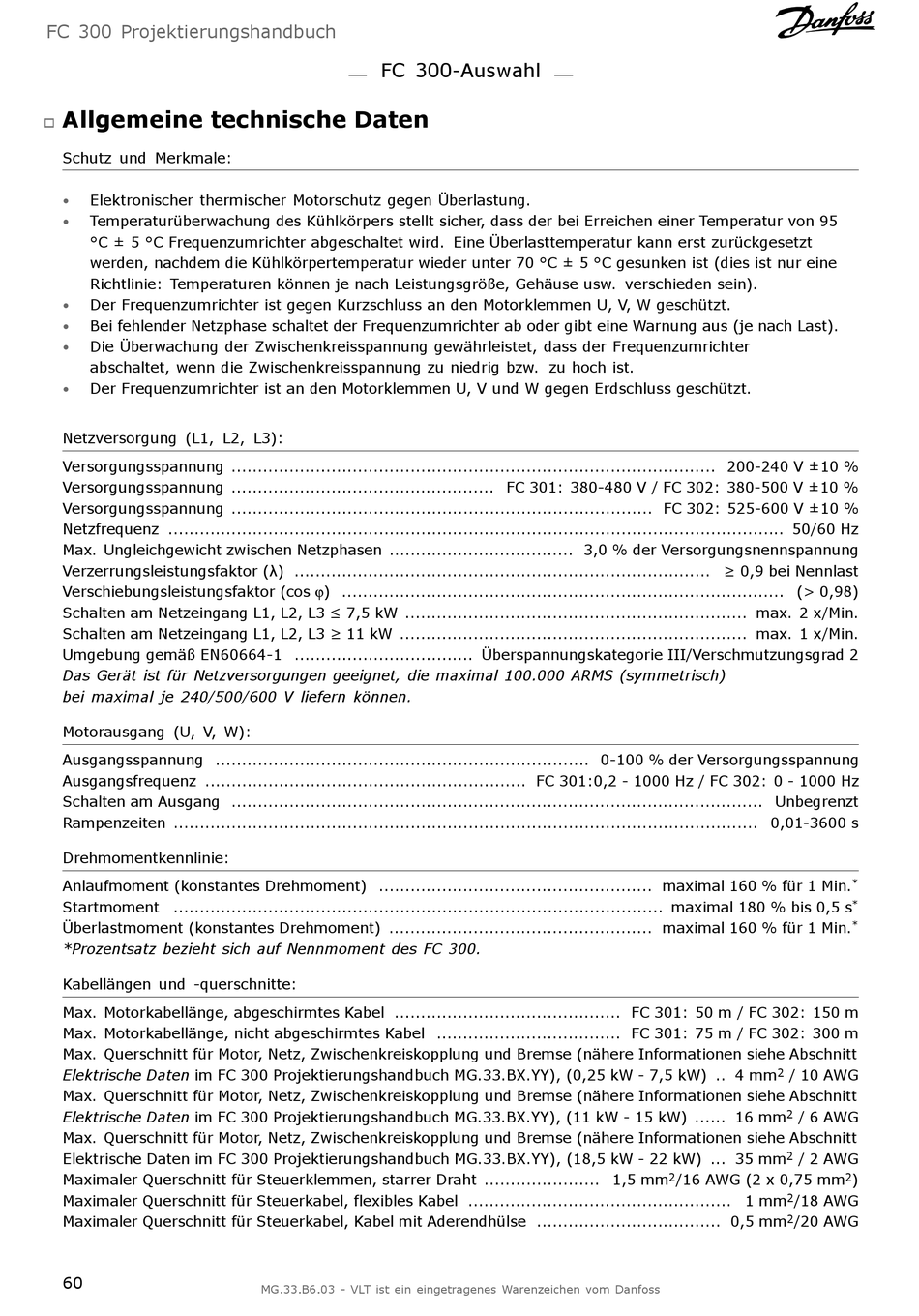

Danfoss FC 300 Bedienungsanleitung Seite 60

FC 300 Projektierungshandbuch
Allgemeine technische Daten
"
Schutz und Merkmale:
Elektronischer thermischer Motorschutz gegen Überlastung.
•
Temperaturüberwachung des Kühlkörpers stellt sicher, dass der bei Erreichen einer Temperatur von 95
•
°C ± 5 °C Frequenzumrichter abgeschaltet wird. Eine Überlasttemperatur kann erst zurückgesetzt
werden, nachdem die Kühlkörpertemperatur wieder unter 70 °C ± 5 °C gesunken ist (dies ist nur eine
Richtlinie: Temperaturen können je nach Leistungsgröße, Gehäuse usw. verschieden sein).
Der Frequenzumrichter ist gegen Kurzschluss an den Motorklemmen U, V, W geschützt.
•
Bei fehlender Netzphase schaltet der Frequenzumrichter ab oder gibt eine Warnung aus (je nach Last).
•
Die Überwachung der Zwischenkreisspannung gewährleistet, dass der Frequenzumrichter
•
abschaltet, wenn die Zwischenkreisspannung zu niedrig bzw. zu hoch ist.
Der Frequenzumrichter ist an den Motorklemmen U, V und W gegen Erdschluss geschützt.
•
Netzversorgung (L1, L2, L3):
Versorgungsspannung ............................................................................................ 200-240 V ±10 %
Versorgungsspannung .................................................. FC 301: 380-480 V / FC 302: 380-500 V ±10 %
Versorgungsspannung ................................................................................ FC 302: 525-600 V ±10 %
Netzfrequenz ..................................................................................................................... 50/60 Hz
Max. Ungleichgewicht zwischen Netzphasen ................................... 3,0 % der Versorgungsnennspannung
Verzerrungsleistungsfaktor (λ) ............................................................................... ≥ 0,9 bei Nennlast
Verschiebungsleistungsfaktor (cos ϕ) .................................................................................... (> 0,98)
Schalten am Netzeingang L1, L2, L3 ≤ 7,5 kW ................................................................. max. 2 x/Min.
Schalten am Netzeingang L1, L2, L3 ≥ 11 kW .................................................................. max. 1 x/Min.
Umgebung gemäß EN60664-1 .................................. Überspannungskategorie III/Verschmutzungsgrad 2
Das Gerät ist für Netzversorgungen geeignet, die maximal 100.000 ARMS (symmetrisch)
bei maximal je 240/500/600 V liefern können.
Motorausgang (U, V, W):
Ausgangsspannung ....................................................................... 0-100 % der Versorgungsspannung
Ausgangsfrequenz ............................................................. FC 301:0,2 - 1000 Hz / FC 302: 0 - 1000 Hz
Schalten am Ausgang ..................................................................................................... Unbegrenzt
Rampenzeiten ............................................................................................................... 0,01-3600 s
Drehmomentkennlinie:
Anlaufmoment (konstantes Drehmoment) .................................................... maximal 160 % für 1 Min.
Startmoment ............................................................................................. maximal 180 % bis 0,5 s
Überlastmoment (konstantes Drehmoment) .................................................. maximal 160 % für 1 Min.
*Prozentsatz bezieht sich auf Nennmoment des FC 300.
Kabellängen und -querschnitte:
Max. Motorkabellänge, abgeschirmtes Kabel ........................................... FC 301: 50 m / FC 302: 150 m
Max. Motorkabellänge, nicht abgeschirmtes Kabel ................................... FC 301: 75 m / FC 302: 300 m
Max. Querschnitt für Motor, Netz, Zwischenkreiskopplung und Bremse (nähere Informationen siehe Abschnitt
Elektrische Daten im FC 300 Projektierungshandbuch MG.33.BX.YY), (0,25 kW - 7,5 kW) .. 4 mm
Max. Querschnitt für Motor, Netz, Zwischenkreiskopplung und Bremse (nähere Informationen siehe Abschnitt
Elektrische Daten im FC 300 Projektierungshandbuch MG.33.BX.YY), (11 kW - 15 kW) ...... 16 mm
Max. Querschnitt für Motor, Netz, Zwischenkreiskopplung und Bremse (nähere Informationen siehe Abschnitt
Elektrische Daten im FC 300 Projektierungshandbuch MG.33.BX.YY), (18,5 kW - 22 kW) ... 35 mm
Maximaler Querschnitt für Steuerklemmen, starrer Draht ...................... 1,5 mm
Maximaler Querschnitt für Steuerkabel, flexibles Kabel .................................................. 1 mm
Maximaler Querschnitt für Steuerkabel, Kabel mit Aderendhülse ................................... 0,5 mm
60
FC 300-Auswahl
MG.33.B6.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
2 / 10 AWG
2 / 6 AWG
2 / 2 AWG
2 /16 AWG (2 x 0,75 mm
2
/18 AWG
2 /20 AWG
*
*
*
2 )
