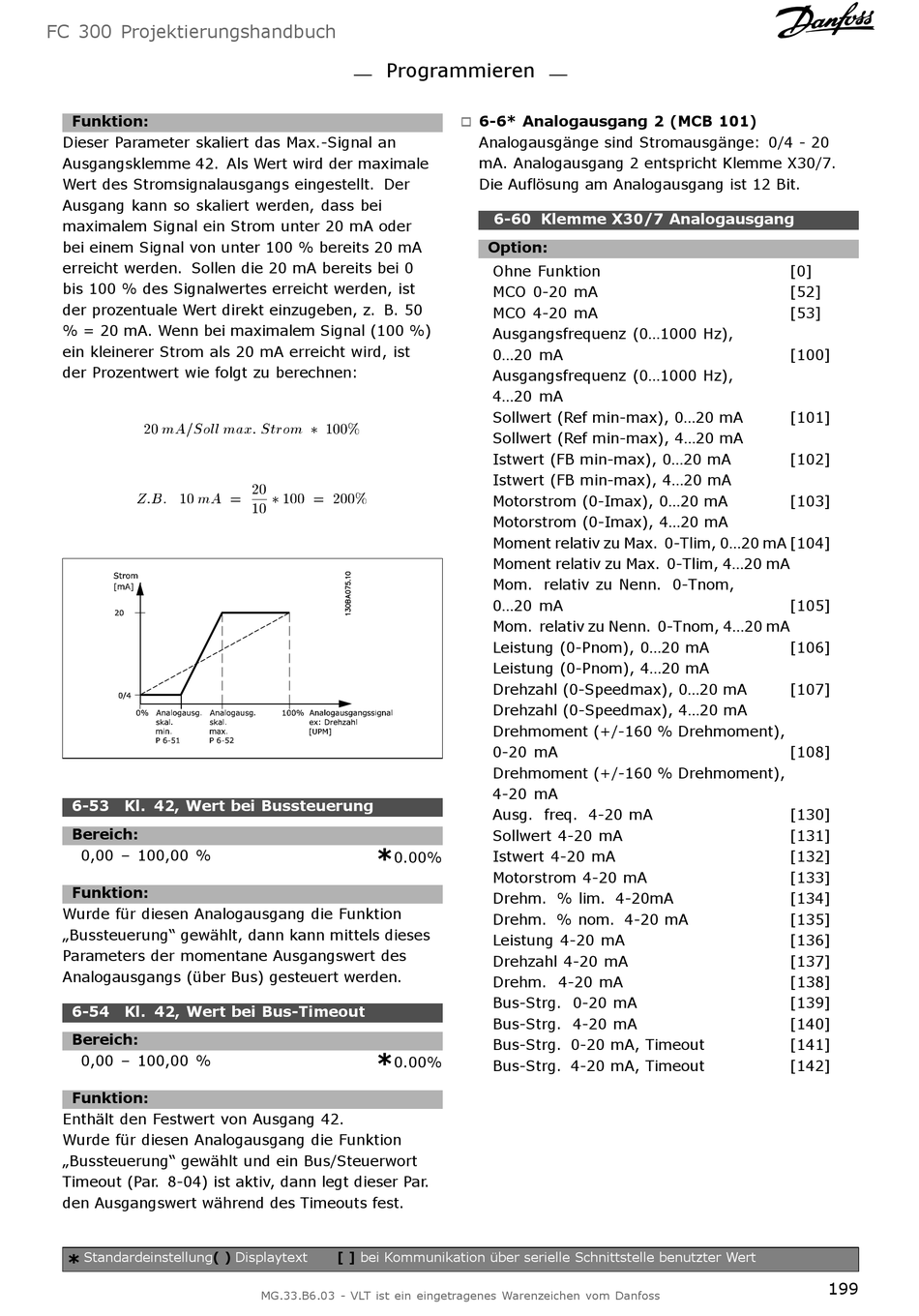

FC 300 Projektierungshandbuch
Funktion:
Dieser Parameter skaliert das Max.-Signal an
Ausgangsklemme 42. Als Wert wird der maximale
Wert des Stromsignalausgangs eingestellt. Der
Ausgang kann so skaliert werden, dass bei
maximalem Signal ein Strom unter 20 mA oder
bei einem Signal von unter 100 % bereits 20 mA
erreicht werden. Sollen die 20 mA bereits bei 0
bis 100 % des Signalwertes erreicht werden, ist
der prozentuale Wert direkt einzugeben, z. B. 50
% = 20 mA. Wenn bei maximalem Signal (100 %)
ein kleinerer Strom als 20 mA erreicht wird, ist
der Prozentwert wie folgt zu berechnen:

6-53 Kl. 42, Wert bei Bussteuerung

Bereich:
0,00 – 100,00 %
Funktion:
Wurde für diesen Analogausgang die Funktion
„Bussteuerung" gewählt, dann kann mittels dieses
Parameters der momentane Ausgangswert des
Analogausgangs (über Bus) gesteuert werden.

6-54 Kl. 42, Wert bei Bus-Timeout

Bereich:
0,00 – 100,00 %
Funktion:
Enthält den Festwert von Ausgang 42.
Wurde für diesen Analogausgang die Funktion
„Bussteuerung" gewählt und ein Bus/Steuerwort
Timeout (Par. 8-04) ist aktiv, dann legt dieser Par.
den Ausgangswert während des Timeouts fest.
Standardeinstellung( )
*
Programmieren
*
0.00%
*
0.00%
Displaytext [ ] bei Kommunikation über serielle Schnittstelle benutzter Wert
MG.33.B6.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
6-6* Analogausgang 2 (MCB 101)
"
Analogausgänge sind Stromausgänge: 0/4 - 20
mA. Analogausgang 2 entspricht Klemme X30/7.
Die Auflösung am Analogausgang ist 12 Bit.
6-60 Klemme X30/7 Analogausgang
Option:
Ohne Funktion
MCO 0-20 mA
MCO 4-20 mA
Ausgangsfrequenz (0...1000 Hz),
0...20 mA
Ausgangsfrequenz (0...1000 Hz),
4...20 mA
Sollwert (Ref min-max), 0...20 mA
Sollwert (Ref min-max), 4...20 mA
Istwert (FB min-max), 0...20 mA
Istwert (FB min-max), 4...20 mA
Motorstrom (0-Imax), 0...20 mA
Motorstrom (0-Imax), 4...20 mA
Moment relativ zu Max. 0-Tlim, 0...20 mA [104]
Moment relativ zu Max. 0-Tlim, 4...20 mA
Mom. relativ zu Nenn. 0-Tnom,
0...20 mA
Mom. relativ zu Nenn. 0-Tnom, 4...20 mA
Leistung (0-Pnom), 0...20 mA
Leistung (0-Pnom), 4...20 mA
Drehzahl (0-Speedmax), 0...20 mA
Drehzahl (0-Speedmax), 4...20 mA
Drehmoment (+/-160 % Drehmoment),
0-20 mA
Drehmoment (+/-160 % Drehmoment),
4-20 mA
Ausg. freq. 4-20 mA
Sollwert 4-20 mA
Istwert 4-20 mA
Motorstrom 4-20 mA
Drehm. % lim. 4-20mA
Drehm. % nom. 4-20 mA
Leistung 4-20 mA
Drehzahl 4-20 mA
Drehm. 4-20 mA
Bus-Strg. 0-20 mA
Bus-Strg. 4-20 mA
Bus-Strg. 0-20 mA, Timeout
Bus-Strg. 4-20 mA, Timeout
[0]
[52]
[53]
[100]
[101]
[102]
[103]
[105]
[106]
[107]
[108]
[130]
[131]
[132]
[133]
[134]
[135]
[136]
[137]
[138]
[139]
[140]
[141]
[142]
