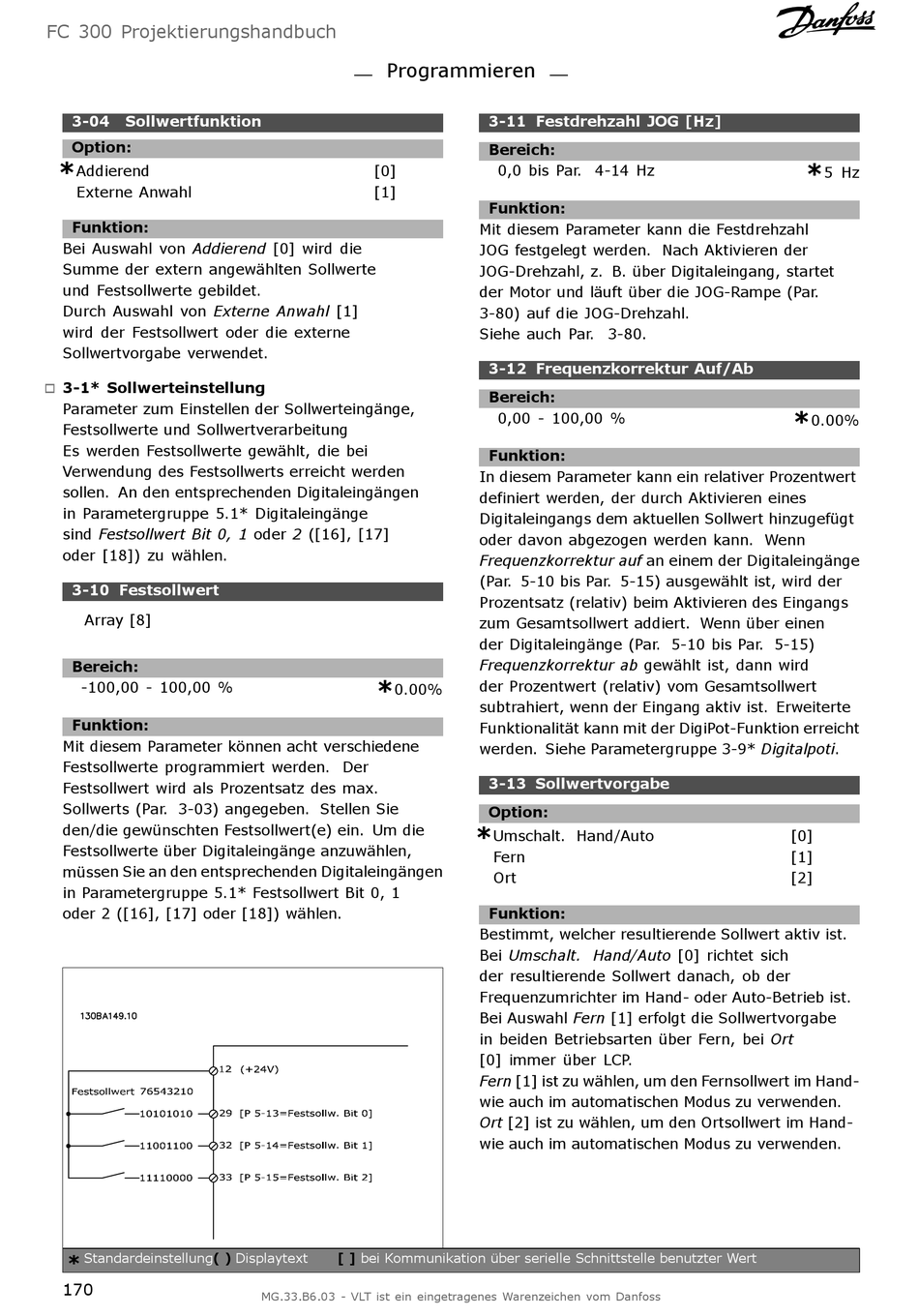

FC 300 Projektierungshandbuch
3-04 Sollwertfunktion
Option:
*
Addierend
Externe Anwahl
Funktion:
Bei Auswahl von Addierend [0] wird die
Summe der extern angewählten Sollwerte
und Festsollwerte gebildet.
Durch Auswahl von Externe Anwahl [1]
wird der Festsollwert oder die externe
Sollwertvorgabe verwendet.
3-1* Sollwerteinstellung
"
Parameter zum Einstellen der Sollwerteingänge,
Festsollwerte und Sollwertverarbeitung
Es werden Festsollwerte gewählt, die bei
Verwendung des Festsollwerts erreicht werden
sollen. An den entsprechenden Digitaleingängen
in Parametergruppe 5.1* Digitaleingänge
sind Festsollwert Bit 0, 1 oder 2 ([16], [17]
oder [18]) zu wählen.
3-10 Festsollwert
Array [8]
Bereich:
-100,00 - 100,00 %
Funktion:
Mit diesem Parameter können acht verschiedene
Festsollwerte programmiert werden. Der
Festsollwert wird als Prozentsatz des max.
Sollwerts (Par. 3-03) angegeben. Stellen Sie
den/die gewünschten Festsollwert(e) ein. Um die
Festsollwerte über Digitaleingänge anzuwählen,
müssen Sie an den entsprechenden Digitaleingängen
in Parametergruppe 5.1* Festsollwert Bit 0, 1
oder 2 ([16], [17] oder [18]) wählen.
Standardeinstellung( )
*
170
Programmieren
[0]
[1]
*
0.00%
Displaytext [ ] bei Kommunikation über serielle Schnittstelle benutzter Wert
MG.33.B6.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
3-11 Festdrehzahl JOG [Hz]
Bereich:
0,0 bis Par. 4-14 Hz
Funktion:
Mit diesem Parameter kann die Festdrehzahl
JOG festgelegt werden. Nach Aktivieren der
JOG-Drehzahl, z. B. über Digitaleingang, startet
der Motor und läuft über die JOG-Rampe (Par.
3-80) auf die JOG-Drehzahl.
Siehe auch Par. 3-80.
3-12 Frequenzkorrektur Auf/Ab
Bereich:
0,00 - 100,00 %
Funktion:
In diesem Parameter kann ein relativer Prozentwert
definiert werden, der durch Aktivieren eines
Digitaleingangs dem aktuellen Sollwert hinzugefügt
oder davon abgezogen werden kann. Wenn
Frequenzkorrektur auf an einem der Digitaleingänge
(Par. 5-10 bis Par. 5-15) ausgewählt ist, wird der
Prozentsatz (relativ) beim Aktivieren des Eingangs
zum Gesamtsollwert addiert. Wenn über einen
der Digitaleingänge (Par. 5-10 bis Par. 5-15)
Frequenzkorrektur ab gewählt ist, dann wird
der Prozentwert (relativ) vom Gesamtsollwert
subtrahiert, wenn der Eingang aktiv ist. Erweiterte
Funktionalität kann mit der DigiPot-Funktion erreicht
werden. Siehe Parametergruppe 3-9* Digitalpoti.
3-13 Sollwertvorgabe
Option:
*
Umschalt. Hand/Auto
Fern
Ort
Funktion:
Bestimmt, welcher resultierende Sollwert aktiv ist.
Bei Umschalt. Hand/Auto [0] richtet sich
der resultierende Sollwert danach, ob der
Frequenzumrichter im Hand- oder Auto-Betrieb ist.
Bei Auswahl Fern [1] erfolgt die Sollwertvorgabe
in beiden Betriebsarten über Fern, bei Ort
[0] immer über LCP.
Fern [1] ist zu wählen, um den Fernsollwert im Hand-
wie auch im automatischen Modus zu verwenden.
Ort [2] ist zu wählen, um den Ortsollwert im Hand-
wie auch im automatischen Modus zu verwenden.
*
5 Hz
*
0.00%
[0]
[1]
[2]
