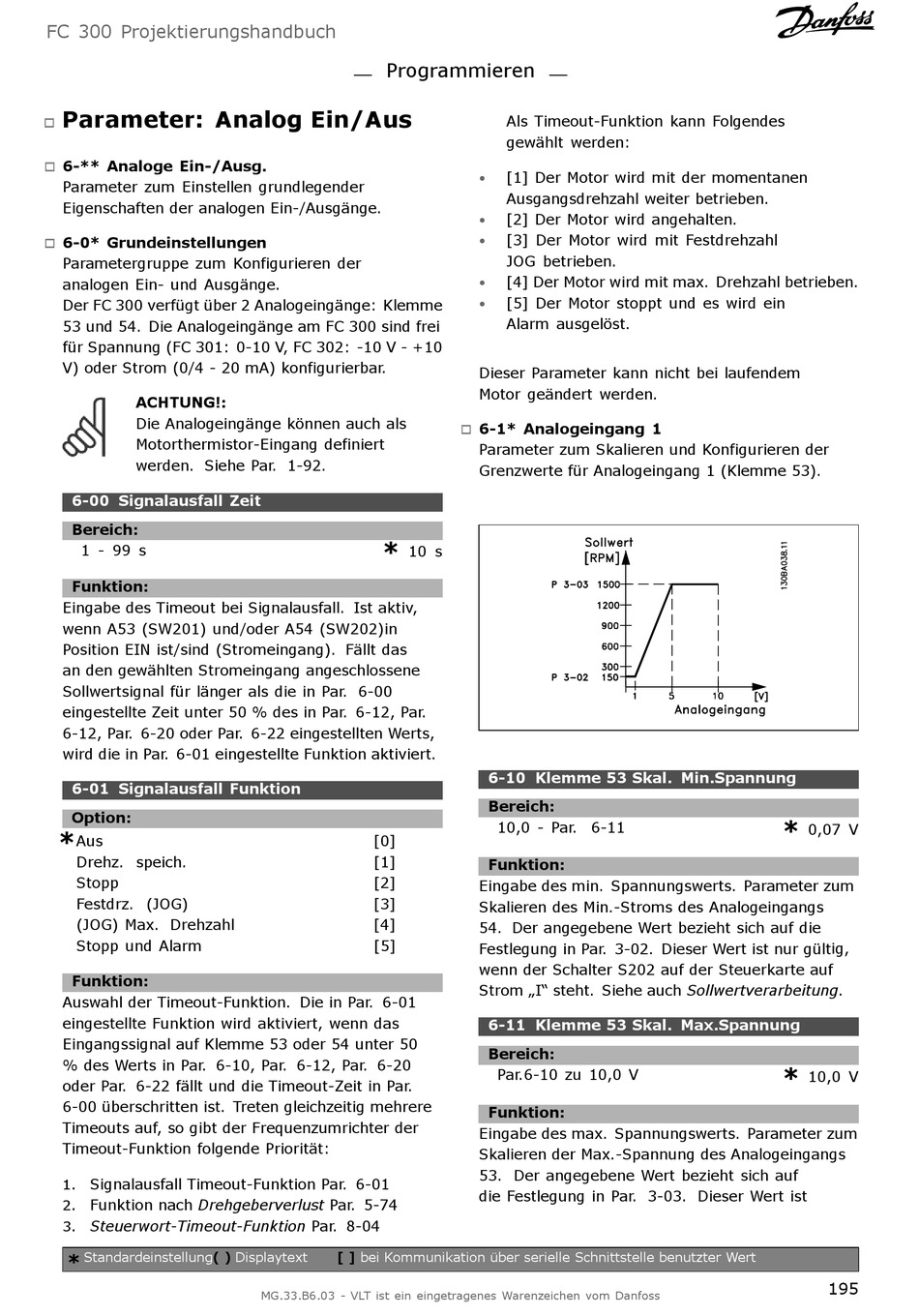

Parameter: Analog Ein/Aus

"
6-** Analoge Ein-/Ausg.
"
Parameter zum Einstellen grundlegender
Eigenschaften der analogen Ein-/Ausgänge.
6-0* Grundeinstellungen
"
Parametergruppe zum Konfigurieren der
analogen Ein- und Ausgänge.
Der FC 300 verfügt über 2 Analogeingänge: Klemme
53 und 54. Die Analogeingänge am FC 300 sind frei
für Spannung (FC 301: 0-10 V, FC 302: -10 V - +10
V) oder Strom (0/4 - 20 mA) konfigurierbar.
ACHTUNG!:
Die Analogeingänge können auch als
Motorthermistor-Eingang definiert
werden. Siehe Par. 1-92.
6-00 Signalausfall Zeit
Bereich:
1 - 99 s
Funktion:
Eingabe des Timeout bei Signalausfall. Ist aktiv,
wenn A53 (SW201) und/oder A54 (SW202)in
Position EIN ist/sind (Stromeingang). Fällt das
an den gewählten Stromeingang angeschlossene
Sollwertsignal für länger als die in Par. 6-00
eingestellte Zeit unter 50 % des in Par. 6-12, Par.
6-12, Par. 6-20 oder Par. 6-22 eingestellten Werts,
wird die in Par. 6-01 eingestellte Funktion aktiviert.
6-01 Signalausfall Funktion
Option:
*
Aus
Drehz. speich.
Stopp
Festdrz. (JOG)
(JOG) Max. Drehzahl
Stopp und Alarm
Funktion:
Auswahl der Timeout-Funktion. Die in Par. 6-01
eingestellte Funktion wird aktiviert, wenn das
Eingangssignal auf Klemme 53 oder 54 unter 50
% des Werts in Par. 6-10, Par. 6-12, Par. 6-20
oder Par. 6-22 fällt und die Timeout-Zeit in Par.
6-00 überschritten ist. Treten gleichzeitig mehrere
Timeouts auf, so gibt der Frequenzumrichter der
Timeout-Funktion folgende Priorität:
1. Signalausfall Timeout-Funktion Par. 6-01
Funktion nach Drehgeberverlust Par. 5-74
2.
Steuerwort-Timeout-Funktion Par. 8-04
3.
Standardeinstellung( )
*
Programmieren
*
10 s
[0]
[1]
[2]
[3]
[4]
[5]
Displaytext [ ] bei Kommunikation über serielle Schnittstelle benutzter Wert
MG.33.B6.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
Als Timeout-Funktion kann Folgendes
gewählt werden:
[1] Der Motor wird mit der momentanen
•
Ausgangsdrehzahl weiter betrieben.
[2] Der Motor wird angehalten.
•
[3] Der Motor wird mit Festdrehzahl
•
JOG betrieben.
[4] Der Motor wird mit max. Drehzahl betrieben.
•
• [5] Der Motor stoppt und es wird ein
Alarm ausgelöst.
Dieser Parameter kann nicht bei laufendem
Motor geändert werden.
6-1* Analogeingang 1
"
Parameter zum Skalieren und Konfigurieren der
Grenzwerte für Analogeingang 1 (Klemme 53).
6-10 Klemme 53 Skal. Min.Spannung
Bereich:
10,0 - Par. 6-11
Funktion:
Eingabe des min. Spannungswerts. Parameter zum
Skalieren des Min.-Stroms des Analogeingangs
54. Der angegebene Wert bezieht sich auf die
Festlegung in Par. 3-02. Dieser Wert ist nur gültig,
wenn der Schalter S202 auf der Steuerkarte auf
Strom „I" steht. Siehe auch Sollwertverarbeitung.
6-11 Klemme 53 Skal. Max.Spannung
Bereich:
Par.6-10 zu 10,0 V
Funktion:
Eingabe des max. Spannungswerts. Parameter zum
Skalieren der Max.-Spannung des Analogeingangs
53. Der angegebene Wert bezieht sich auf
die Festlegung in Par. 3-03. Dieser Wert ist
*
0,07 V
*
10,0 V
