FC 300 Projektierungshandbuch
Smart Logic Controller
"
Der Smart Logic Controller (SLC) ist eine neue praktische Funktion im VLT Automation Drive.
In Anwendungen, in denen eine SPS eine einfache Sequenz generiert, kann der SLC von
der Hauptsteuerung elementare Aufgaben übernehmen.
SLC reagiert auf Ereignisse, die an den FC 300 gesendet oder darin generiert wurden. Der
Frequenzumrichter führt anschließend die voreingestellte Aktion aus.

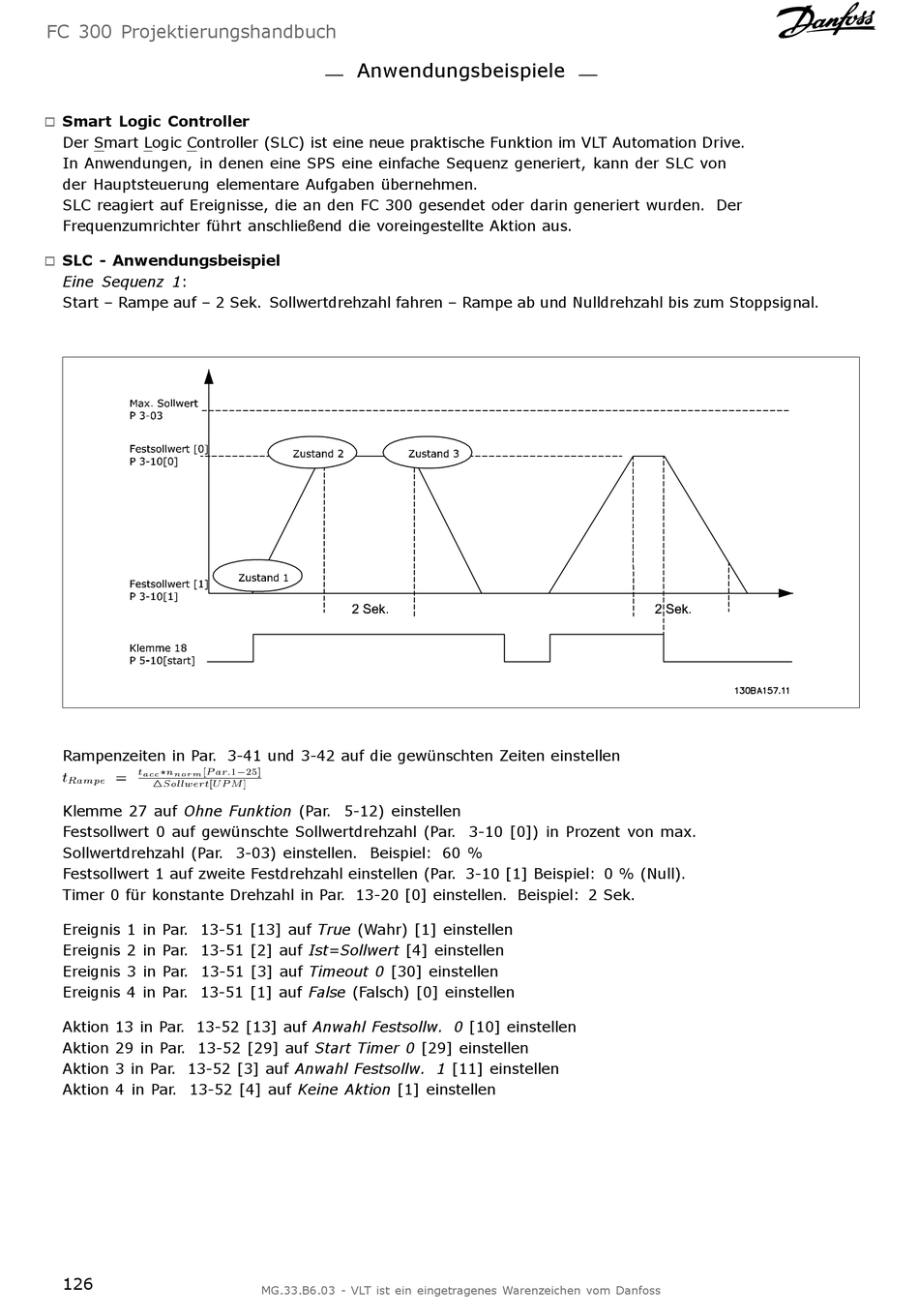

SLC - Anwendungsbeispiel
"
Eine Sequenz 1:
Start – Rampe auf – 2 Sek. Sollwertdrehzahl fahren – Rampe ab und Nulldrehzahl bis zum Stoppsignal.
Rampenzeiten in Par. 3-41 und 3-42 auf die gewünschten Zeiten einstellen
Klemme 27 auf Ohne Funktion (Par. 5-12) einstellen
Festsollwert 0 auf gewünschte Sollwertdrehzahl (Par. 3-10 [0]) in Prozent von max.
Sollwertdrehzahl (Par. 3-03) einstellen. Beispiel: 60 %
Festsollwert 1 auf zweite Festdrehzahl einstellen (Par. 3-10 [1] Beispiel: 0 % (Null).
Timer 0 für konstante Drehzahl in Par. 13-20 [0] einstellen. Beispiel: 2 Sek.
Ereignis 1 in Par. 13-51 [13] auf True (Wahr) [1] einstellen
Ereignis 2 in Par. 13-51 [2] auf Ist=Sollwert [4] einstellen
Ereignis 3 in Par. 13-51 [3] auf Timeout 0 [30] einstellen
Ereignis 4 in Par. 13-51 [1] auf False (Falsch) [0] einstellen
Aktion 13 in Par. 13-52 [13] auf Anwahl Festsollw. 0 [10] einstellen
Aktion 29 in Par. 13-52 [29] auf Start Timer 0 [29] einstellen
Aktion 3 in Par. 13-52 [3] auf Anwahl Festsollw. 1 [11] einstellen
Aktion 4 in Par. 13-52 [4] auf Keine Aktion [1] einstellen
126
Anwendungsbeispiele
MG.33.B6.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
