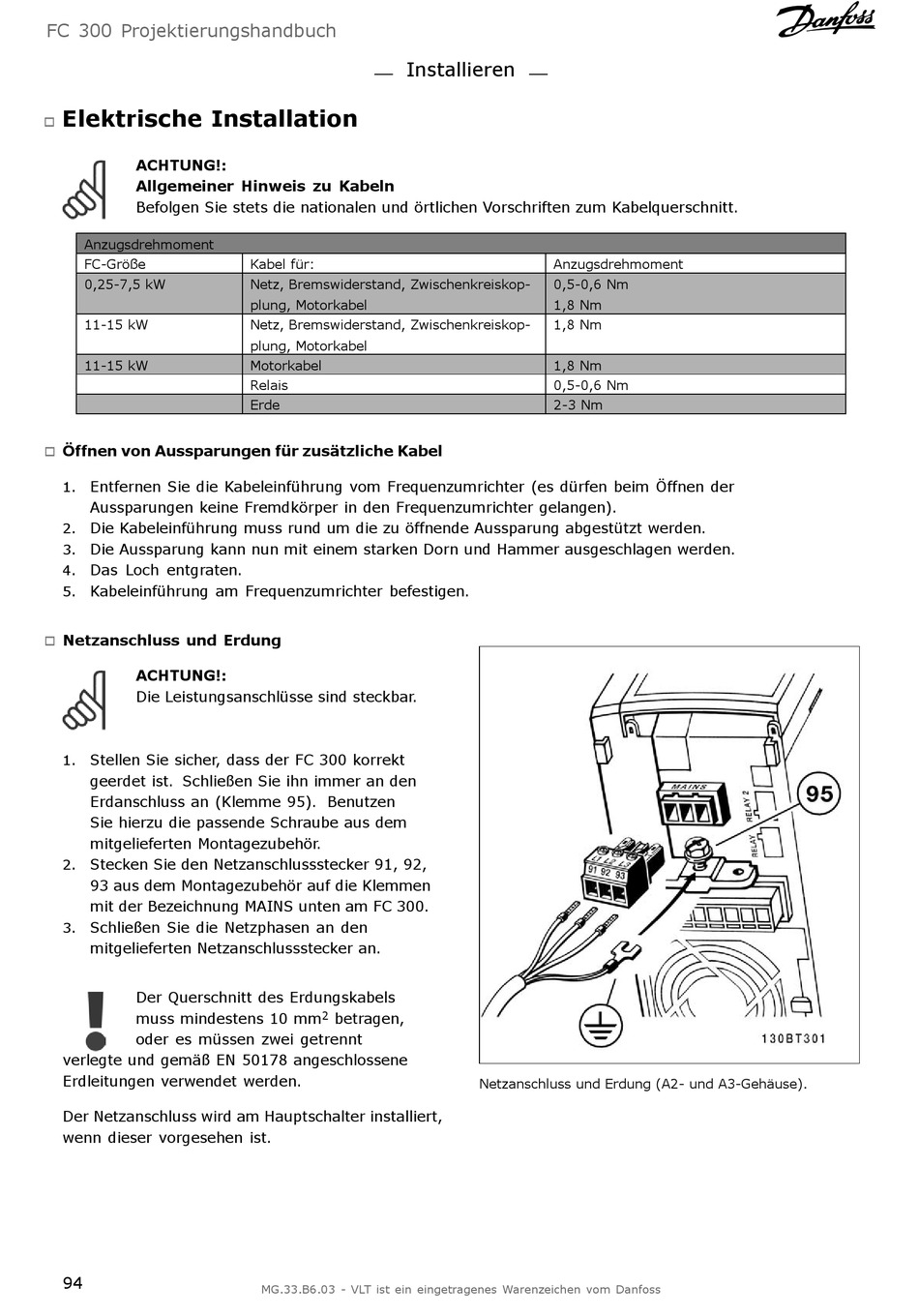

FC 300 Projektierungshandbuch
Elektrische Installation
"
ACHTUNG!:
Allgemeiner Hinweis zu Kabeln
Befolgen Sie stets die nationalen und örtlichen Vorschriften zum Kabelquerschnitt.
Anzugsdrehmoment
FC-Größe
0,25-7,5 kW
11-15 kW
11-15 kW
Öffnen von Aussparungen für zusätzliche Kabel
"
Entfernen Sie die Kabeleinführung vom Frequenzumrichter (es dürfen beim Öffnen der
1.
Aussparungen keine Fremdkörper in den Frequenzumrichter gelangen).
Die Kabeleinführung muss rund um die zu öffnende Aussparung abgestützt werden.
2.
Die Aussparung kann nun mit einem starken Dorn und Hammer ausgeschlagen werden.
3.
Das Loch entgraten.
4.
Kabeleinführung am Frequenzumrichter befestigen.
5.
Netzanschluss und Erdung
"
ACHTUNG!:
Die Leistungsanschlüsse sind steckbar.
Stellen Sie sicher, dass der FC 300 korrekt
1.
geerdet ist. Schließen Sie ihn immer an den
Erdanschluss an (Klemme 95). Benutzen
Sie hierzu die passende Schraube aus dem
mitgelieferten Montagezubehör.
Stecken Sie den Netzanschlussstecker 91, 92,
2.
93 aus dem Montagezubehör auf die Klemmen
mit der Bezeichnung MAINS unten am FC 300.
Schließen Sie die Netzphasen an den
3.
mitgelieferten Netzanschlussstecker an.
Der Querschnitt des Erdungskabels
muss mindestens 10 mm
oder es müssen zwei getrennt
verlegte und gemäß EN 50178 angeschlossene
Erdleitungen verwendet werden.
Der Netzanschluss wird am Hauptschalter installiert,
wenn dieser vorgesehen ist.
94
Installieren
Kabel für:
Netz, Bremswiderstand, Zwischenkreiskop-
plung, Motorkabel
Netz, Bremswiderstand, Zwischenkreiskop-
plung, Motorkabel
Motorkabel
Relais
Erde
2 betragen,
MG.33.B6.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
Anzugsdrehmoment
0,5-0,6 Nm
1,8 Nm
1,8 Nm
1,8 Nm
0,5-0,6 Nm
2-3 Nm
Netzanschluss und Erdung (A2- und A3-Gehäuse).
