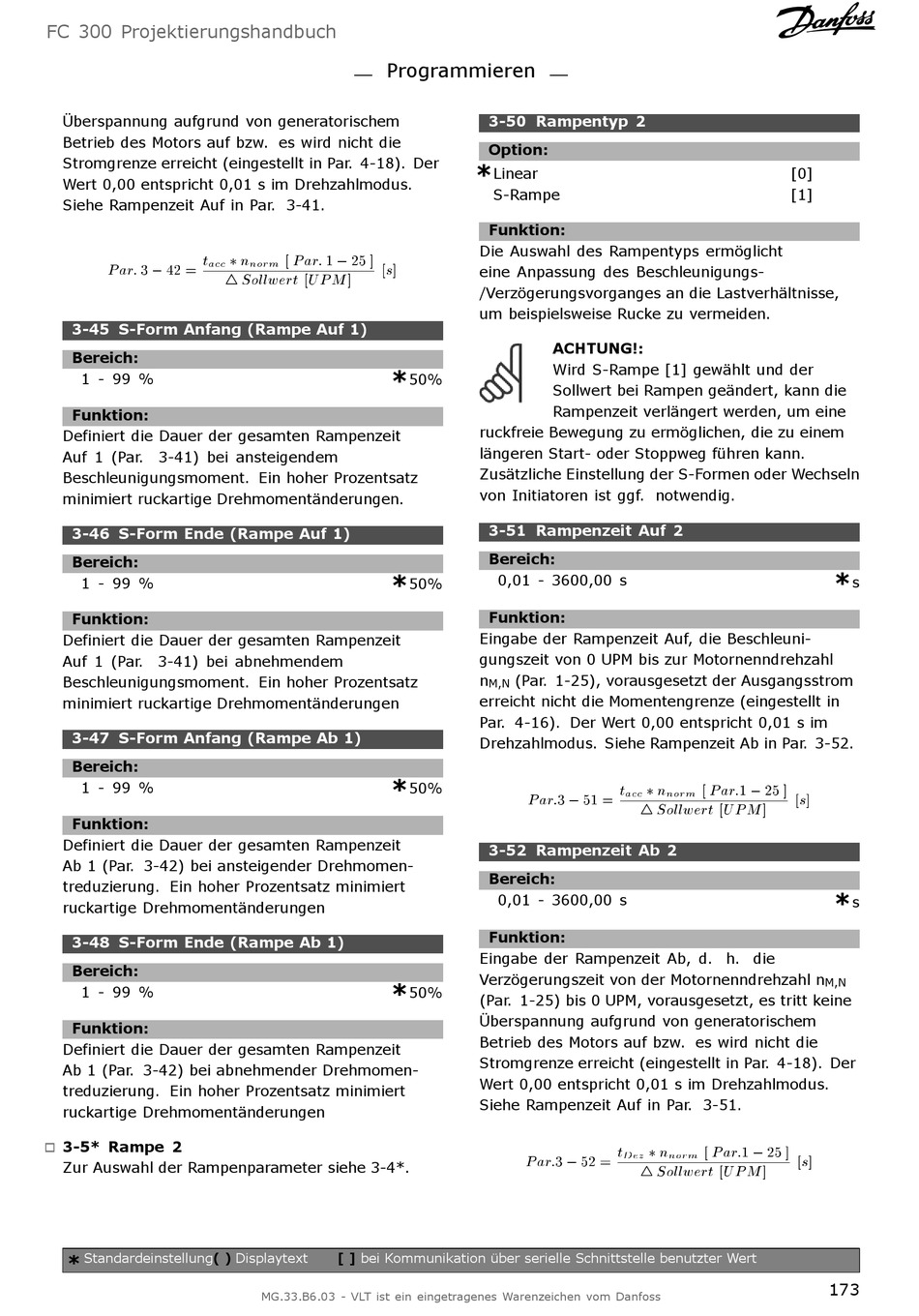

Danfoss FC 300 Bedienungsanleitung Seite 173

FC 300 Projektierungshandbuch
Überspannung aufgrund von generatorischem
Betrieb des Motors auf bzw. es wird nicht die
Stromgrenze erreicht (eingestellt in Par. 4-18). Der
Wert 0,00 entspricht 0,01 s im Drehzahlmodus.
Siehe Rampenzeit Auf in Par. 3-41.
3-45 S-Form Anfang (Rampe Auf 1)
Bereich:
1 - 99 %
Funktion:
Definiert die Dauer der gesamten Rampenzeit
Auf 1 (Par. 3-41) bei ansteigendem
Beschleunigungsmoment. Ein hoher Prozentsatz
minimiert ruckartige Drehmomentänderungen.
3-46 S-Form Ende (Rampe Auf 1)
Bereich:
1 - 99 %
Funktion:
Definiert die Dauer der gesamten Rampenzeit
Auf 1 (Par. 3-41) bei abnehmendem
Beschleunigungsmoment. Ein hoher Prozentsatz
minimiert ruckartige Drehmomentänderungen
3-47 S-Form Anfang (Rampe Ab 1)
Bereich:
1 - 99 %
Funktion:
Definiert die Dauer der gesamten Rampenzeit
Ab 1 (Par. 3-42) bei ansteigender Drehmomen-
treduzierung. Ein hoher Prozentsatz minimiert
ruckartige Drehmomentänderungen
3-48 S-Form Ende (Rampe Ab 1)
Bereich:
1 - 99 %
Funktion:
Definiert die Dauer der gesamten Rampenzeit
Ab 1 (Par. 3-42) bei abnehmender Drehmomen-
treduzierung. Ein hoher Prozentsatz minimiert
ruckartige Drehmomentänderungen
3-5* Rampe 2
"
Zur Auswahl der Rampenparameter siehe 3-4*.
Standardeinstellung( )
*
Programmieren
*
50%
*
50%
*
50%
*
50%
Displaytext [ ] bei Kommunikation über serielle Schnittstelle benutzter Wert
MG.33.B6.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
3-50 Rampentyp 2
Option:
*
Linear
S-Rampe
Funktion:
Die Auswahl des Rampentyps ermöglicht
eine Anpassung des Beschleunigungs-
/Verzögerungsvorganges an die Lastverhältnisse,
um beispielsweise Rucke zu vermeiden.
ACHTUNG!:
Wird S-Rampe [1] gewählt und der
Sollwert bei Rampen geändert, kann die
Rampenzeit verlängert werden, um eine
ruckfreie Bewegung zu ermöglichen, die zu einem
längeren Start- oder Stoppweg führen kann.
Zusätzliche Einstellung der S-Formen oder Wechseln
von Initiatoren ist ggf. notwendig.
3-51 Rampenzeit Auf 2
Bereich:
0,01 - 3600,00 s
Funktion:
Eingabe der Rampenzeit Auf, die Beschleuni-
gungszeit von 0 UPM bis zur Motornenndrehzahl
n (Par. 1-25), vorausgesetzt der Ausgangsstrom
M,N
erreicht nicht die Momentengrenze (eingestellt in
Par. 4-16). Der Wert 0,00 entspricht 0,01 s im
Drehzahlmodus. Siehe Rampenzeit Ab in Par. 3-52.
3-52 Rampenzeit Ab 2
Bereich:
0,01 - 3600,00 s
Funktion:
Eingabe der Rampenzeit Ab, d. h. die
Verzögerungszeit von der Motornenndrehzahl n
(Par. 1-25) bis 0 UPM, vorausgesetzt, es tritt keine
Überspannung aufgrund von generatorischem
Betrieb des Motors auf bzw. es wird nicht die
Stromgrenze erreicht (eingestellt in Par. 4-18). Der
Wert 0,00 entspricht 0,01 s im Drehzahlmodus.
Siehe Rampenzeit Auf in Par. 3-51.
