FC 300 Projektierungshandbuch
Programmieren
Parameternummer (PNU)
Bit Nr. 0-10 übertragen die Parameternummer. Die Funktion des betreffenden Parameters ist
der Parameterbeschreibung im Kapitel Programmieren beschrieben.

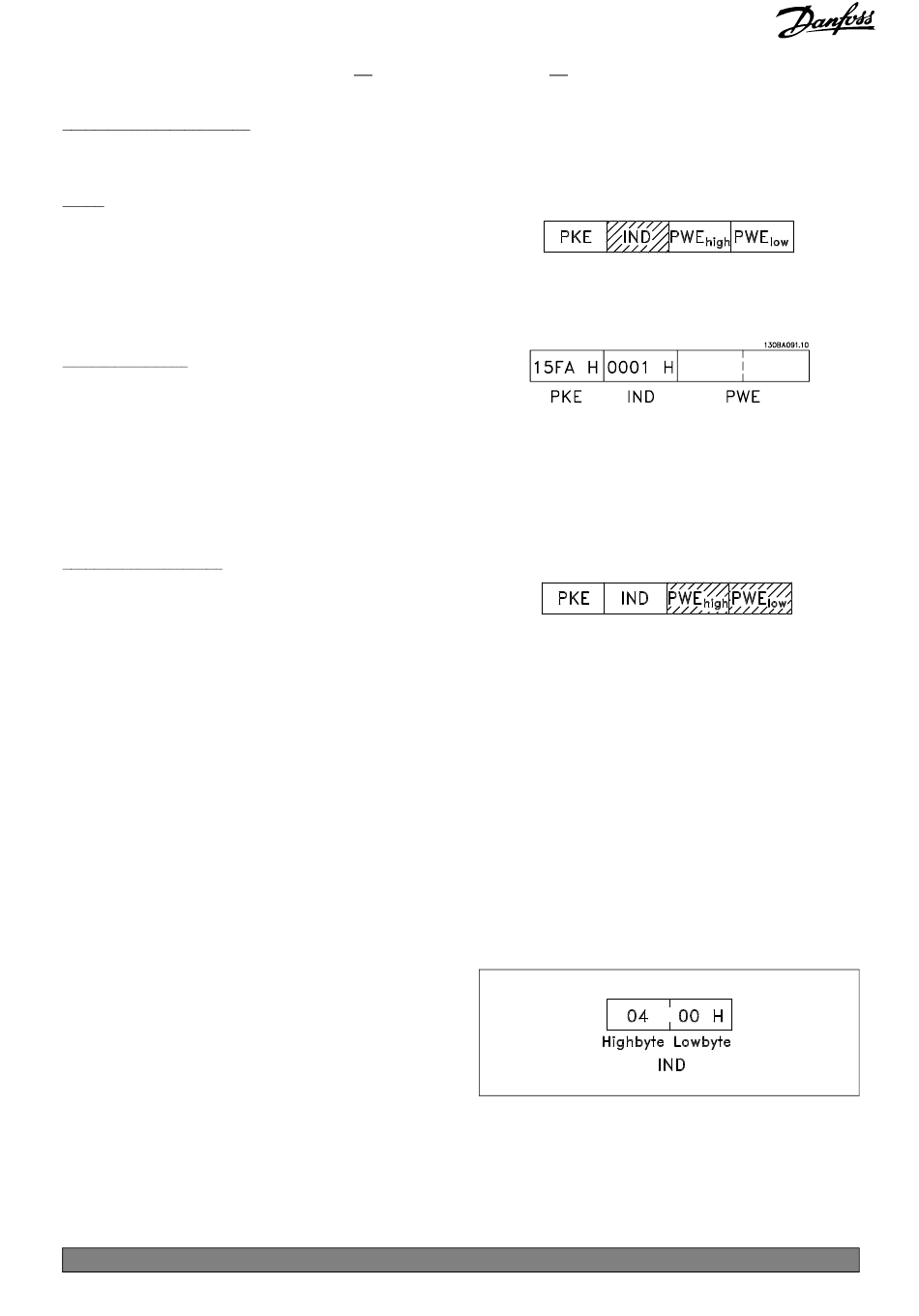

Index
Der Index wird zusammen mit der Parameternum-
mer für den Lese/Schreibzugriff auf Parameter
mit einem Index verwendet, z.B. Parameter
15-30 Fehlercode. Der Index besteht aus 2 Byte
- einem Lowbyte und einem Highbyte. Nur das
Lowbyte wird als Index benutzt.
Beispiel - Index:
Der erste Fehlercode (Index [1]) in Parameter
15-30 Fehlercode muss gelesen werden.
PKE = 15 FA Hex (gelesener Par. 15-30 Fehlercode)
IND = 0001 Hex - Index Nr. 1.
Der Frequenzumrichter antwortet im
Parameterwertteil (PWE) mit einem Fehlercode
von 1 - 99. Siehe Warnungen/Alarmmeldungen,
um den Fehlercode zu identifizieren.
Parameterwert (PWE)
Der Parameterwertteil besteht aus 2 Wörtern (4
Byte), und der Wert hängt vom definierten Befehl
(AK) ab. Verlangt der Master einen Parameterwert,
so enthält der PWE keinen Wert.
Soll der Master einen Parameterwert ändern (schreiben), so wird der neue Wert in den
PWE geschrieben und zum Slave gesendet.
Antwortet der Slave auf eine Parameteranfrage (read), so wird der aktuelle Parame-
terwert im PWE an den Master übertragen.
Wenn ein Parameter keinen numerischen Wert enthält, sondern mehrere Datenoptionen, z.B. Parameter
0-01 Sprache, wobei [0] Englisch und [4] Dänisch entspricht, wird der Datenwert durch Eingabe
des Werts in den PWE gewählt. Siehe auch Beispiel später in diesem Kapitel.
Über die serielle Schnittstelle können nur Parameter des Datentyps 9 (Textblock) gelesen werden.
Nennwert. 15-40 bis 15-33 Antriebs Identifizierung ist Datentyp 9. Zum Beispiel kann in Parameter
15-40 FU-Typ die Geräteleistung und Netzspannung gelesen werden.
Wird eine Textkette übertragen (gelesen), so ist die Telegrammlänge variabel, da die Texte unterschiedliche
Längen haben. Die Telegrammlänge ist im zweiten Byte (LGE) des Telegramms definiert.
Um einen Text über den PWE lesen zu können, muss der Parameterbefehl (AK) auf "F" Hex eingestellt werden.
Das Indexzeichen zeigt an, ob es sich bei dem
Befehl um einen Lese- oder Schreibbefehl
handelt. In einem Lesebefehl muss der Index
das folgende Format haben:
Standardeinstellung( ) Displaytext [ ] bei Kommunikation über serielle Schnittstelle benutzter Wert
*
