FC 300 Projektierungshandbuch

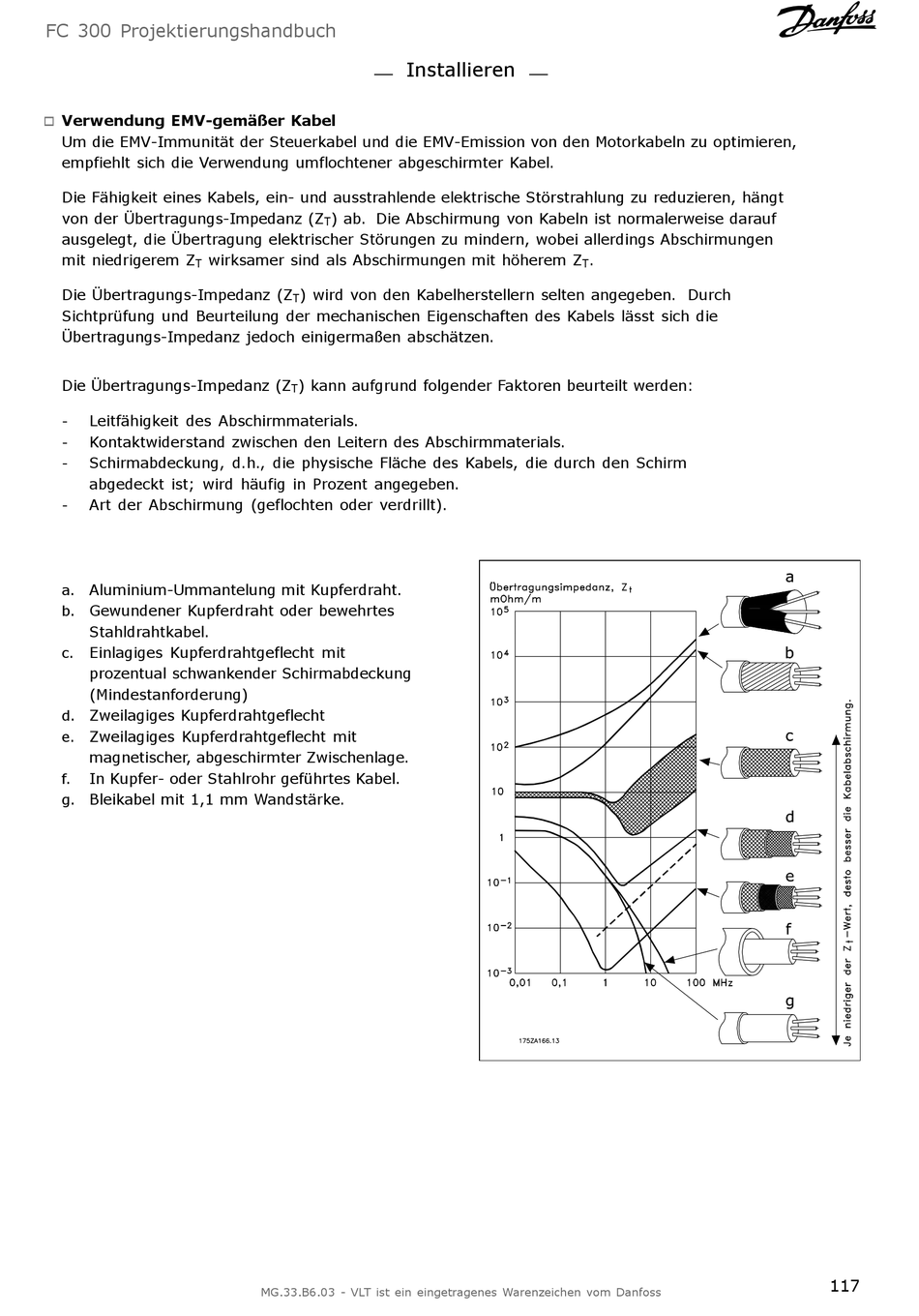

Verwendung EMV-gemäßer Kabel
"
Um die EMV-Immunität der Steuerkabel und die EMV-Emission von den Motorkabeln zu optimieren,
empfiehlt sich die Verwendung umflochtener abgeschirmter Kabel.
Die Fähigkeit eines Kabels, ein- und ausstrahlende elektrische Störstrahlung zu reduzieren, hängt
von der Übertragungs-Impedanz (Z
ausgelegt, die Übertragung elektrischer Störungen zu mindern, wobei allerdings Abschirmungen
mit niedrigerem Z wirksamer sind als Abschirmungen mit höherem Z
T
Die Übertragungs-Impedanz (Z
Sichtprüfung und Beurteilung der mechanischen Eigenschaften des Kabels lässt sich die
Übertragungs-Impedanz jedoch einigermaßen abschätzen.
Die Übertragungs-Impedanz (Z
Leitfähigkeit des Abschirmmaterials.
-
Kontaktwiderstand zwischen den Leitern des Abschirmmaterials.
-
Schirmabdeckung, d.h., die physische Fläche des Kabels, die durch den Schirm
-
abgedeckt ist; wird häufig in Prozent angegeben.
Art der Abschirmung (geflochten oder verdrillt).
-
Aluminium-Ummantelung mit Kupferdraht.
a.
Gewundener Kupferdraht oder bewehrtes
b.
Stahldrahtkabel.
Einlagiges Kupferdrahtgeflecht mit
c.
prozentual schwankender Schirmabdeckung
(Mindestanforderung)
Zweilagiges Kupferdrahtgeflecht
d.
e. Zweilagiges Kupferdrahtgeflecht mit
magnetischer, abgeschirmter Zwischenlage.
In Kupfer- oder Stahlrohr geführtes Kabel.
f.
Bleikabel mit 1,1 mm Wandstärke.
g.
Installieren
) ab. Die Abschirmung von Kabeln ist normalerweise darauf
T
) wird von den Kabelherstellern selten angegeben. Durch
T
) kann aufgrund folgender Faktoren beurteilt werden:
T
MG.33.B6.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
.
