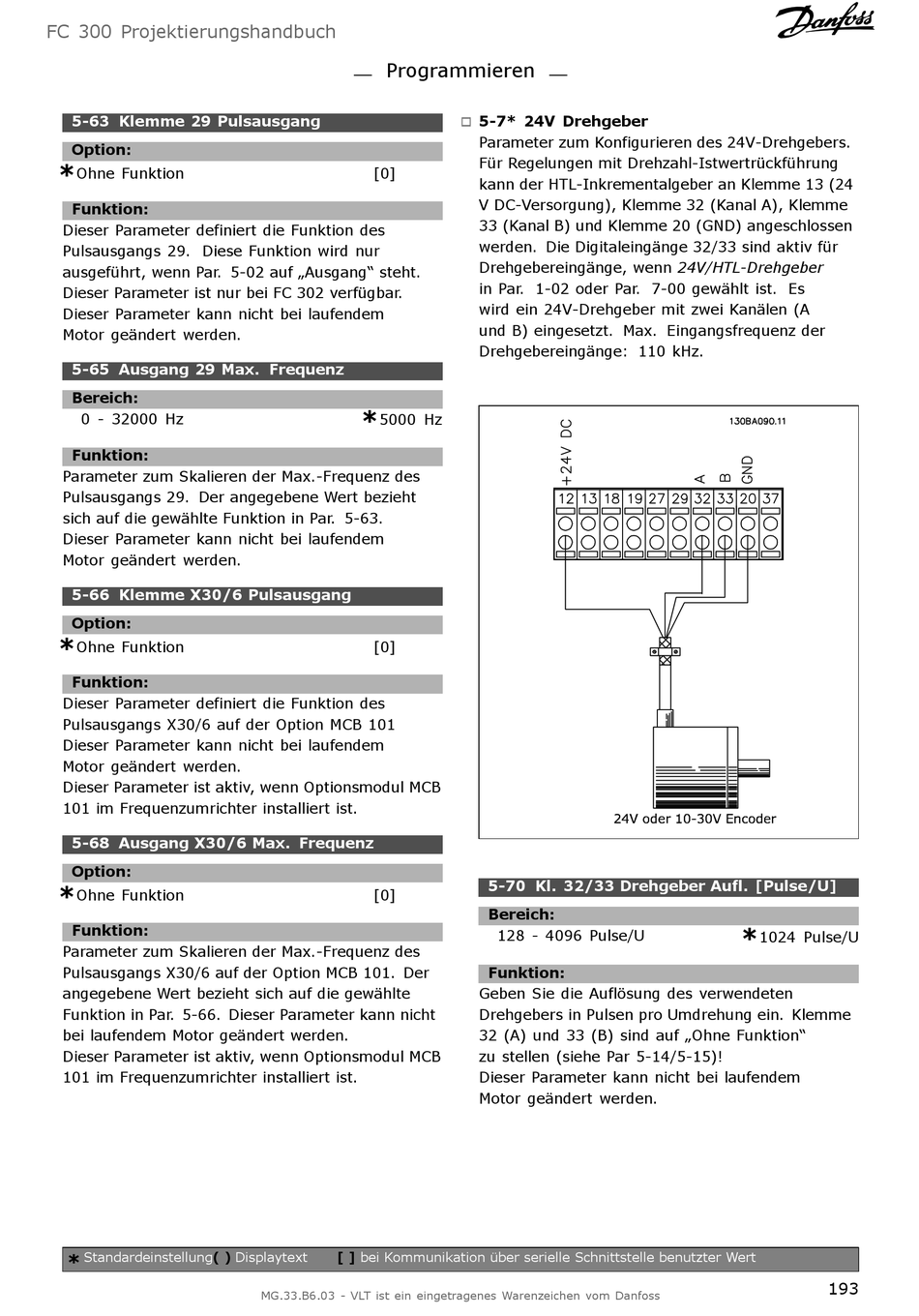

FC 300 Projektierungshandbuch
5-63 Klemme 29 Pulsausgang
Option:
*
Ohne Funktion
Funktion:
Dieser Parameter definiert die Funktion des
Pulsausgangs 29. Diese Funktion wird nur
ausgeführt, wenn Par. 5-02 auf „Ausgang" steht.
Dieser Parameter ist nur bei FC 302 verfügbar.
Dieser Parameter kann nicht bei laufendem
Motor geändert werden.
5-65 Ausgang 29 Max. Frequenz
Bereich:
0 - 32000 Hz
Funktion:
Parameter zum Skalieren der Max.-Frequenz des
Pulsausgangs 29. Der angegebene Wert bezieht
sich auf die gewählte Funktion in Par. 5-63.
Dieser Parameter kann nicht bei laufendem
Motor geändert werden.
5-66 Klemme X30/6 Pulsausgang
Option:
*
Ohne Funktion
Funktion:
Dieser Parameter definiert die Funktion des
Pulsausgangs X30/6 auf der Option MCB 101
Dieser Parameter kann nicht bei laufendem
Motor geändert werden.
Dieser Parameter ist aktiv, wenn Optionsmodul MCB
101 im Frequenzumrichter installiert ist.
5-68 Ausgang X30/6 Max. Frequenz
Option:
*
Ohne Funktion
Funktion:
Parameter zum Skalieren der Max.-Frequenz des
Pulsausgangs X30/6 auf der Option MCB 101. Der
angegebene Wert bezieht sich auf die gewählte
Funktion in Par. 5-66. Dieser Parameter kann nicht
bei laufendem Motor geändert werden.
Dieser Parameter ist aktiv, wenn Optionsmodul MCB
101 im Frequenzumrichter installiert ist.
Standardeinstellung( )
*
Programmieren
[0]
*
5000 Hz
[0]
[0]
Displaytext [ ] bei Kommunikation über serielle Schnittstelle benutzter Wert
MG.33.B6.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
5-7* 24V Drehgeber
"
Parameter zum Konfigurieren des 24V-Drehgebers.
Für Regelungen mit Drehzahl-Istwertrückführung
kann der HTL-Inkrementalgeber an Klemme 13 (24
V DC-Versorgung), Klemme 32 (Kanal A), Klemme
33 (Kanal B) und Klemme 20 (GND) angeschlossen
werden. Die Digitaleingänge 32/33 sind aktiv für
Drehgebereingänge, wenn 24V/HTL-Drehgeber
in Par. 1-02 oder Par. 7-00 gewählt ist. Es
wird ein 24V-Drehgeber mit zwei Kanälen (A
und B) eingesetzt. Max. Eingangsfrequenz der
Drehgebereingänge: 110 kHz.
5-70 Kl. 32/33 Drehgeber Aufl. [Pulse/U]
Bereich:
128 - 4096 Pulse/U
Funktion:
Geben Sie die Auflösung des verwendeten
Drehgebers in Pulsen pro Umdrehung ein. Klemme
32 (A) und 33 (B) sind auf „Ohne Funktion"
zu stellen (siehe Par 5-14/5-15)!
Dieser Parameter kann nicht bei laufendem
Motor geändert werden.
*
1024 Pulse/U
