FC 300 Projektierungshandbuch

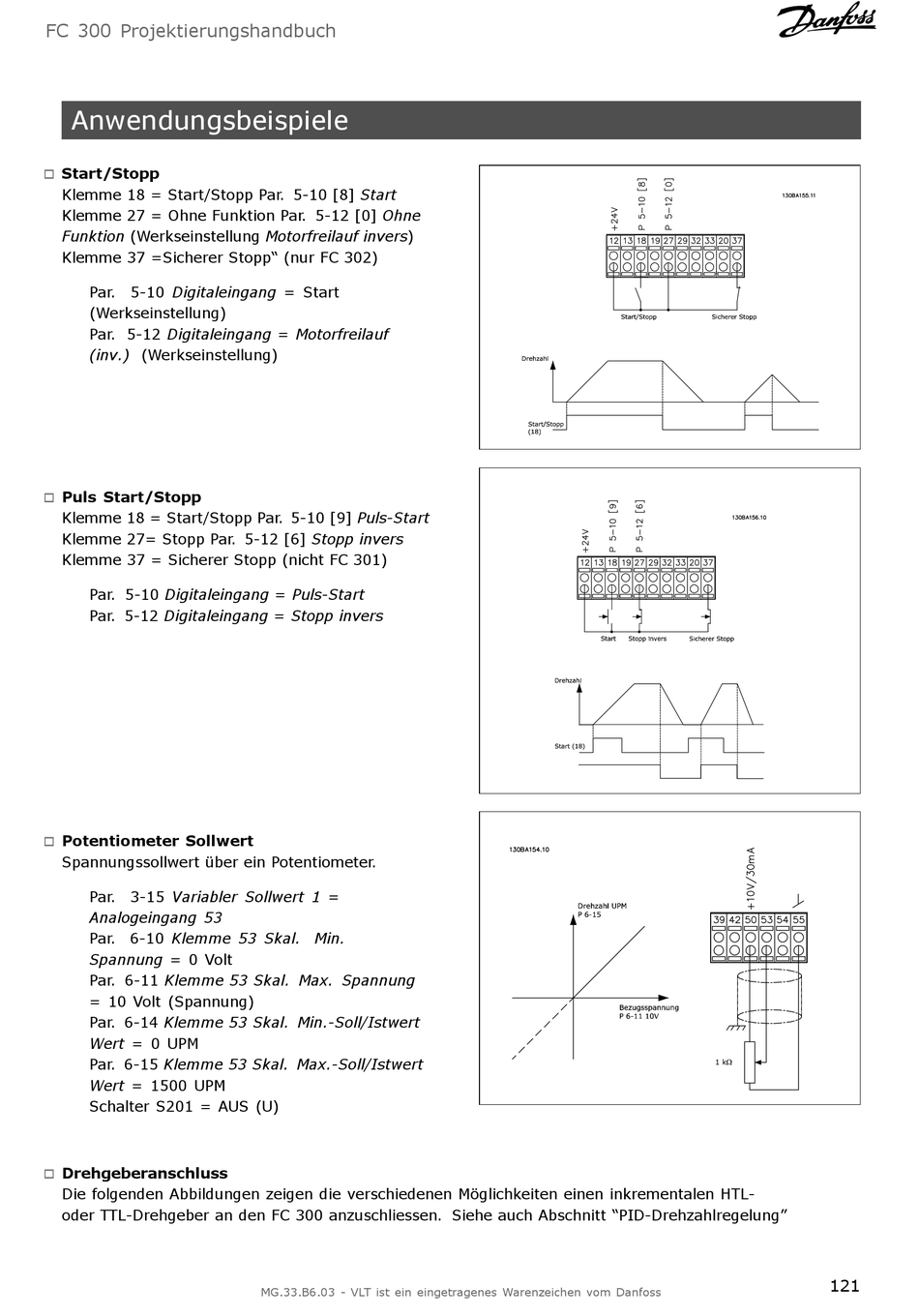

Anwendungsbeispiele

Start/Stopp

"
Klemme 18 = Start/Stopp Par. 5-10 [8] Start
Klemme 27 = Ohne Funktion Par. 5-12 [0] Ohne
Funktion (Werkseinstellung Motorfreilauf invers)
Klemme 37 =Sicherer Stopp" (nur FC 302)
Par. 5-10 Digitaleingang = Start
(Werkseinstellung)
Par. 5-12 Digitaleingang = Motorfreilauf
(inv.) (Werkseinstellung)

Puls Start/Stopp

"
Klemme 18 = Start/Stopp Par. 5-10 [9] Puls-Start
Klemme 27= Stopp Par. 5-12 [6] Stopp invers
Klemme 37 = Sicherer Stopp (nicht FC 301)
Par. 5-10 Digitaleingang = Puls-Start
Par. 5-12 Digitaleingang = Stopp invers

Potentiometer Sollwert

"
Spannungssollwert über ein Potentiometer.
Par. 3-15 Variabler Sollwert 1 =
Analogeingang 53
Par. 6-10 Klemme 53 Skal. Min.
Spannung = 0 Volt
Par. 6-11 Klemme 53 Skal. Max. Spannung
= 10 Volt (Spannung)
Par. 6-14 Klemme 53 Skal. Min.-Soll/Istwert
Wert = 0 UPM
Par. 6-15 Klemme 53 Skal. Max.-Soll/Istwert
Wert = 1500 UPM
Schalter S201 = AUS (U)

Drehgeberanschluss

"
Die folgenden Abbildungen zeigen die verschiedenen Möglichkeiten einen inkrementalen HTL-
oder TTL-Drehgeber an den FC 300 anzuschliessen. Siehe auch Abschnitt "PID-Drehzahlregelung"
MG.33.B6.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
121
