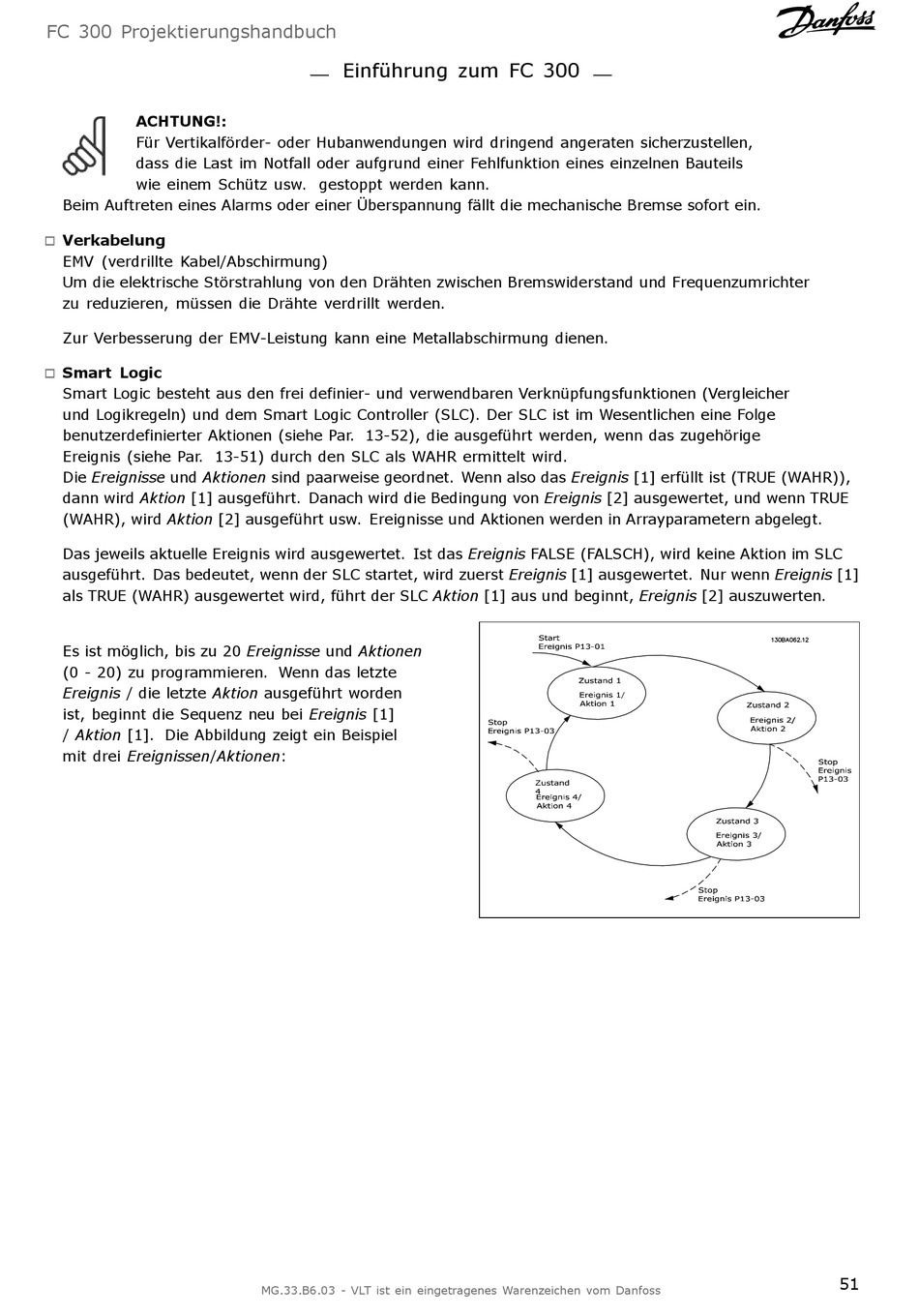

Verkabelung; Smart Logic - Danfoss FC 300 Bedienungsanleitung

FC 300 Projektierungshandbuch
ACHTUNG!:
Für Vertikalförder- oder Hubanwendungen wird dringend angeraten sicherzustellen,
dass die Last im Notfall oder aufgrund einer Fehlfunktion eines einzelnen Bauteils
wie einem Schütz usw. gestoppt werden kann.
Beim Auftreten eines Alarms oder einer Überspannung fällt die mechanische Bremse sofort ein.

Verkabelung

"
EMV (verdrillte Kabel/Abschirmung)
Um die elektrische Störstrahlung von den Drähten zwischen Bremswiderstand und Frequenzumrichter
zu reduzieren, müssen die Drähte verdrillt werden.
Zur Verbesserung der EMV-Leistung kann eine Metallabschirmung dienen.

Smart Logic

"
Smart Logic besteht aus den frei definier- und verwendbaren Verknüpfungsfunktionen (Vergleicher
und Logikregeln) und dem Smart Logic Controller (SLC). Der SLC ist im Wesentlichen eine Folge
benutzerdefinierter Aktionen (siehe Par. 13-52), die ausgeführt werden, wenn das zugehörige
Ereignis (siehe Par. 13-51) durch den SLC als WAHR ermittelt wird.
Die Ereignisse und Aktionen sind paarweise geordnet. Wenn also das Ereignis [1] erfüllt ist (TRUE (WAHR)),
dann wird Aktion [1] ausgeführt. Danach wird die Bedingung von Ereignis [2] ausgewertet, und wenn TRUE
(WAHR), wird Aktion [2] ausgeführt usw. Ereignisse und Aktionen werden in Arrayparametern abgelegt.
Das jeweils aktuelle Ereignis wird ausgewertet. Ist das Ereignis FALSE (FALSCH), wird keine Aktion im SLC
ausgeführt. Das bedeutet, wenn der SLC startet, wird zuerst Ereignis [1] ausgewertet. Nur wenn Ereignis [1]
als TRUE (WAHR) ausgewertet wird, führt der SLC Aktion [1] aus und beginnt, Ereignis [2] auszuwerten.
Es ist möglich, bis zu 20 Ereignisse und Aktionen
(0 - 20) zu programmieren. Wenn das letzte
Ereignis / die letzte Aktion ausgeführt worden
ist, beginnt die Sequenz neu bei Ereignis [1]
/ Aktion [1]. Die Abbildung zeigt ein Beispiel
mit drei Ereignissen/Aktionen:
Einführung zum FC 300
MG.33.B6.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
51
