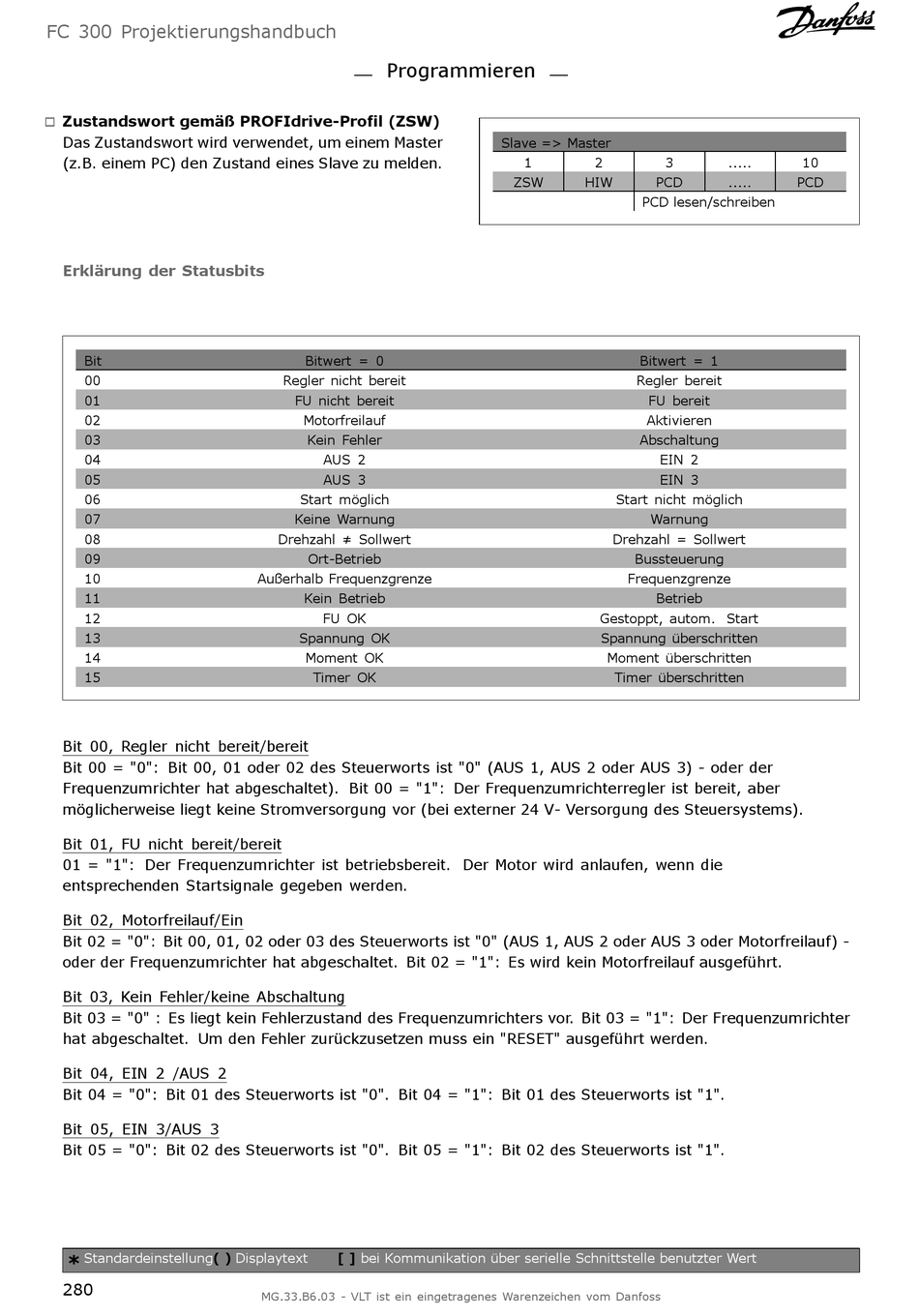

FC 300 Projektierungshandbuch
Zustandswort gemäß PROFIdrive-Profil (ZSW)
"
Das Zustandswort wird verwendet, um einem Master
(z.B. einem PC) den Zustand eines Slave zu melden.
Erklärung der Statusbits
Bit
00
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
Bit 00, Regler nicht bereit/bereit
Bit 00 = "0": Bit 00, 01 oder 02 des Steuerworts ist "0" (AUS 1, AUS 2 oder AUS 3) - oder der
Frequenzumrichter hat abgeschaltet). Bit 00 = "1": Der Frequenzumrichterregler ist bereit, aber
möglicherweise liegt keine Stromversorgung vor (bei externer 24 V- Versorgung des Steuersystems).
Bit 01, FU nicht bereit/bereit
01 = "1": Der Frequenzumrichter ist betriebsbereit. Der Motor wird anlaufen, wenn die
entsprechenden Startsignale gegeben werden.
Bit 02, Motorfreilauf/Ein
Bit 02 = "0": Bit 00, 01, 02 oder 03 des Steuerworts ist "0" (AUS 1, AUS 2 oder AUS 3 oder Motorfreilauf) -
oder der Frequenzumrichter hat abgeschaltet. Bit 02 = "1": Es wird kein Motorfreilauf ausgeführt.
Bit 03, Kein Fehler/keine Abschaltung
Bit 03 = "0" : Es liegt kein Fehlerzustand des Frequenzumrichters vor. Bit 03 = "1": Der Frequenzumrichter
hat abgeschaltet. Um den Fehler zurückzusetzen muss ein "RESET" ausgeführt werden.
Bit 04, EIN 2 /AUS 2
Bit 04 = "0": Bit 01 des Steuerworts ist "0". Bit 04 = "1": Bit 01 des Steuerworts ist "1".
Bit 05, EIN 3/AUS 3
Bit 05 = "0": Bit 02 des Steuerworts ist "0". Bit 05 = "1": Bit 02 des Steuerworts ist "1".
Standardeinstellung( )
*
280
Programmieren
Bitwert = 0
Regler nicht bereit
FU nicht bereit
Motorfreilauf
Kein Fehler
AUS 2
AUS 3
Start möglich
Keine Warnung
Drehzahl ≠ Sollwert
Ort-Betrieb
Außerhalb Frequenzgrenze
Kein Betrieb
FU OK
Spannung OK
Moment OK
Timer OK
Displaytext [ ] bei Kommunikation über serielle Schnittstelle benutzter Wert
MG.33.B6.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
Slave => Master
1 2 3
ZSW HIW PCD
PCD lesen/schreiben
Bitwert = 1
Regler bereit
FU bereit
Aktivieren
Abschaltung
EIN 2
EIN 3
Start nicht möglich
Warnung
Drehzahl = Sollwert
Bussteuerung
Frequenzgrenze
Betrieb
Gestoppt, autom. Start
Spannung überschritten
Moment überschritten
Timer überschritten
..... 10
..... PCD
