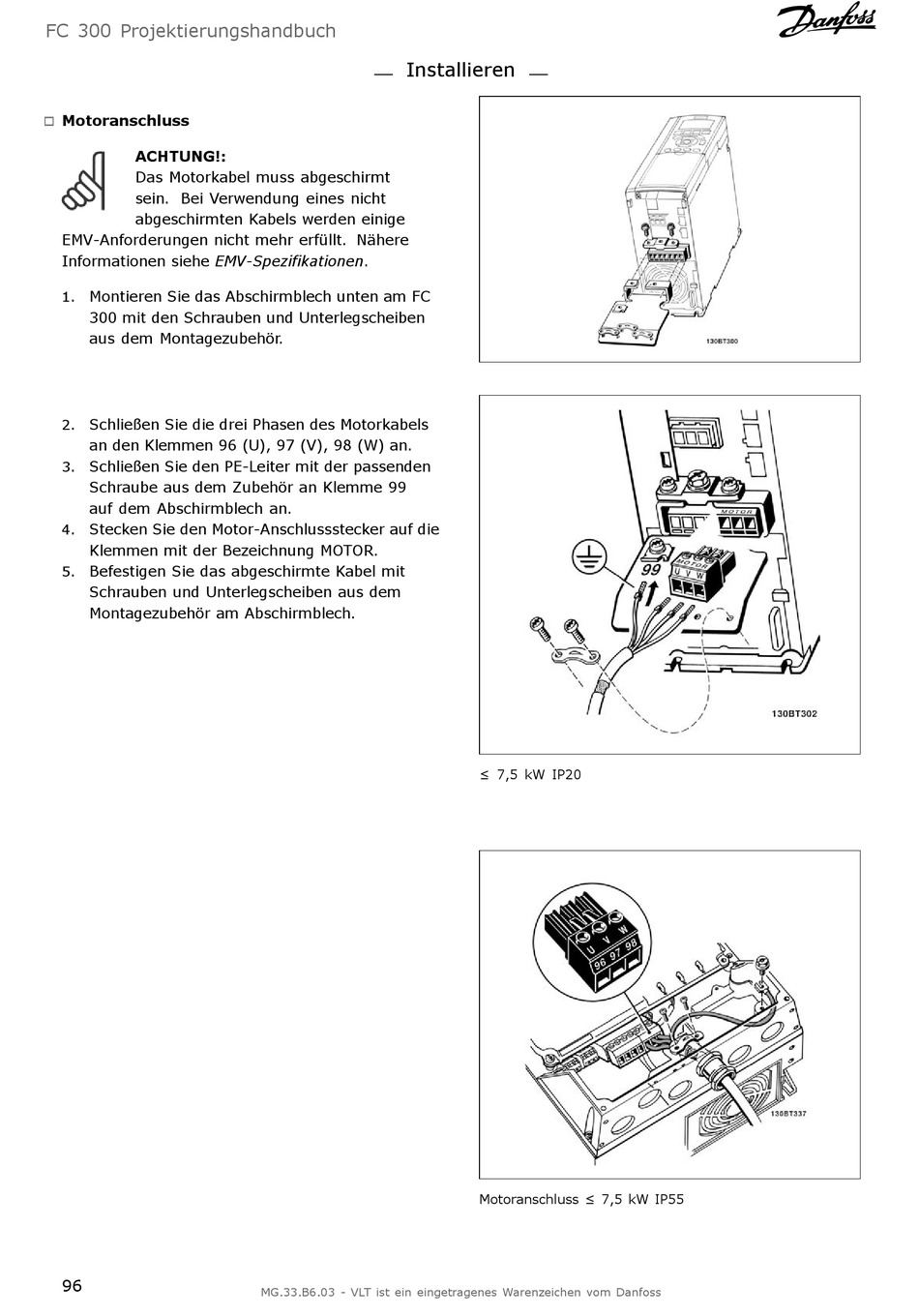

Motoranschluss

"
ACHTUNG!:
Das Motorkabel muss abgeschirmt
sein. Bei Verwendung eines nicht
abgeschirmten Kabels werden einige
EMV-Anforderungen nicht mehr erfüllt. Nähere
Informationen siehe EMV-Spezifikationen.
Montieren Sie das Abschirmblech unten am FC
1.
300 mit den Schrauben und Unterlegscheiben
aus dem Montagezubehör.
Schließen Sie die drei Phasen des Motorkabels
2.
an den Klemmen 96 (U), 97 (V), 98 (W) an.
Schließen Sie den PE-Leiter mit der passenden
3.
Schraube aus dem Zubehör an Klemme 99
auf dem Abschirmblech an.
Stecken Sie den Motor-Anschlussstecker auf die
4.
Klemmen mit der Bezeichnung MOTOR.
Befestigen Sie das abgeschirmte Kabel mit
5.
Schrauben und Unterlegscheiben aus dem
Montagezubehör am Abschirmblech.
96
Installieren
MG.33.B6.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
≤ 7,5 kW IP20
Motoranschluss ≤ 7,5 kW IP55
