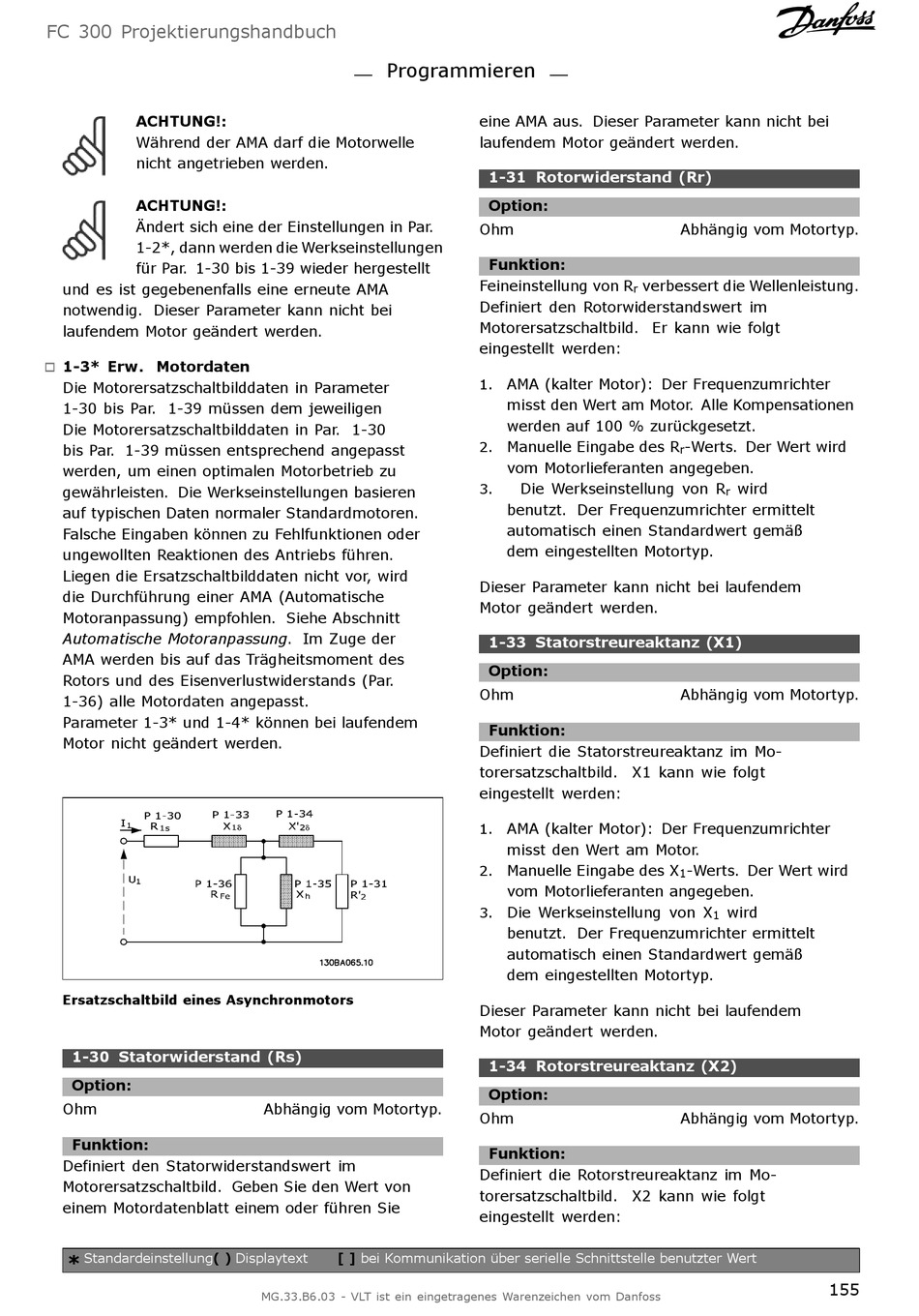

FC 300 Projektierungshandbuch
ACHTUNG!:
Während der AMA darf die Motorwelle
nicht angetrieben werden.
ACHTUNG!:
Ändert sich eine der Einstellungen in Par.
1-2*, dann werden die Werkseinstellungen
für Par. 1-30 bis 1-39 wieder hergestellt
und es ist gegebenenfalls eine erneute AMA
notwendig. Dieser Parameter kann nicht bei
laufendem Motor geändert werden.
1-3* Erw. Motordaten
"
Die Motorersatzschaltbilddaten in Parameter
1-30 bis Par. 1-39 müssen dem jeweiligen
Die Motorersatzschaltbilddaten in Par. 1-30
bis Par. 1-39 müssen entsprechend angepasst
werden, um einen optimalen Motorbetrieb zu
gewährleisten. Die Werkseinstellungen basieren
auf typischen Daten normaler Standardmotoren.
Falsche Eingaben können zu Fehlfunktionen oder
ungewollten Reaktionen des Antriebs führen.
Liegen die Ersatzschaltbilddaten nicht vor, wird
die Durchführung einer AMA (Automatische
Motoranpassung) empfohlen. Siehe Abschnitt
Automatische Motoranpassung. Im Zuge der
AMA werden bis auf das Trägheitsmoment des
Rotors und des Eisenverlustwiderstands (Par.
1-36) alle Motordaten angepasst.
Parameter 1-3* und 1-4* können bei laufendem
Motor nicht geändert werden.
Ersatzschaltbild eines Asynchronmotors
1-30 Statorwiderstand (Rs)
Option:
Ohm
Funktion:
Definiert den Statorwiderstandswert im
Motorersatzschaltbild. Geben Sie den Wert von
einem Motordatenblatt einem oder führen Sie
Standardeinstellung( )
*
Programmieren
Abhängig vom Motortyp.
Displaytext [ ] bei Kommunikation über serielle Schnittstelle benutzter Wert
MG.33.B6.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
eine AMA aus. Dieser Parameter kann nicht bei
laufendem Motor geändert werden.
1-31 Rotorwiderstand (Rr)
Option:
Ohm
Funktion:
Feineinstellung von R verbessert die Wellenleistung.
r
Definiert den Rotorwiderstandswert im
Motorersatzschaltbild. Er kann wie folgt
eingestellt werden:
AMA (kalter Motor): Der Frequenzumrichter
1.
misst den Wert am Motor. Alle Kompensationen
werden auf 100 % zurückgesetzt.
Manuelle Eingabe des R
2.
vom Motorlieferanten angegeben.
Die Werkseinstellung von R
3.
benutzt. Der Frequenzumrichter ermittelt
automatisch einen Standardwert gemäß
dem eingestellten Motortyp.
Dieser Parameter kann nicht bei laufendem
Motor geändert werden.
1-33 Statorstreureaktanz (X1)
Option:
Ohm
Funktion:
Definiert die Statorstreureaktanz im Mo-
torersatzschaltbild. X1 kann wie folgt
eingestellt werden:
AMA (kalter Motor): Der Frequenzumrichter
1.
misst den Wert am Motor.
2. Manuelle Eingabe des X
vom Motorlieferanten angegeben.
Die Werkseinstellung von X
3.
benutzt. Der Frequenzumrichter ermittelt
automatisch einen Standardwert gemäß
dem eingestellten Motortyp.
Dieser Parameter kann nicht bei laufendem
Motor geändert werden.
1-34 Rotorstreureaktanz (X2)
Option:
Ohm
Funktion:
Definiert die Rotorstreureaktanz im Mo-
torersatzschaltbild. X2 kann wie folgt
eingestellt werden:
Abhängig vom Motortyp.
-Werts. Der Wert wird
r
wird
r
Abhängig vom Motortyp.
-Werts. Der Wert wird
1
wird
1
Abhängig vom Motortyp.
