FC 300 Projektierungshandbuch
Der Fern-Sollwert wird bei jedem Abtastintervall berechnet und besteht anfänglich aus zwei Teilen
X (externer Sollwert): Eine Summe von bis zu vier extern ausgewählten Sollwerten, bestehend aus einer
1.
beliebigen Kombination (bestimmt durch die Einstellung von Par. 3-15, 3-16 und 3-17) eines Festsollwerts
(Par. 3-10), variabler Analogsollwerte, variabler Digitalsollwerte und verschiedener serieller Bussollwerte
in einer beliebigen Einheit, in welcher der Frequenzumrichter gesteuert wird ([Hz], [UPM], [Nm] usw.).
Y (der relative Sollwert): Eine Summe eines relativen Festsollwerts (Par. 3-14) und eines
2.
variablen relativen Skalierungssollwerts (Par. 3-18) in [%].
Die zwei Teile werden in folgender Berechnung kombiniert: Fern-Sollwert = X + X * Y / 100 %. Die
Funktion Frequenzkorrektur Auf/Ab und die Funktion Sollwert speichern kann durch Digitaleingänge am
Frequenzumrichter aktiviert werden. Sie werden in Parametergruppe 5-1* beschrieben.
Die Skalierung von Analogsollwerten wird in den Parametergruppen 6-1* und 6-2* und die
Skalierung digitaler Pulssollwerte in Parametergruppe 5-5* beschrieben.
Sollwertgrenzen und -bereiche werden in Parametergruppe 3-0* eingestellt.
Sollwerte und Istwerte können in physikalischen Einheiten (UPM, Hz, °C) oder einfach in Prozent
entsprechend den Werten von Par. 3-02 Minimaler Sollwert und Par. 3-03 Max. Sollwert skaliert werden.
In diesem Fall werden alle Analog- und Pulseingänge gemäß den folgenden Regeln skaliert:
Wenn Par. 3-00 Sollwertbereich [0] Min. bis Max. ist, entspricht ein Sollwert von 0 % dem Wert 0
•
[Einheit], wobei eine beliebige Einheit (UPM, m/s, bar usw.) zulässig ist, und ein Sollwert von 100
% entspricht dem Maximum (Par. 3-03 Max. Sollwert, Par. 3-02 Minimaler Sollwert).
Wenn Par. 3-00 Sollwertbereich: [1] -Max. bis +Max. ist, entspricht der Sollwert 0
•
% dem Wert 0 [Einheit], der Sollwert -100 % entspricht dem Sollwert -Max. und der
Sollwert +100 % entspricht dem Sollwert +Max.
Bussollwerte werden gemäß den folgenden Regeln skaliert:
• Wenn Par. 3-00 Sollwertbereich auf [0] Min. bis Max. eingestellt ist, gilt für eine maximale
Auflösung des Bussollwerts folgende Busskalierung: der Sollwert 0 % entspricht dem min.
Sollwert und der Sollwert 100 % entspricht dem max. Sollwert.
• Wenn Par. 3-00 Sollwertbereich: [1] -Max. bis +Max., entspricht der Sollwert -100 % dem
Sollwert -Max. und der Sollwert 100 % entspricht dem Sollwert Max.

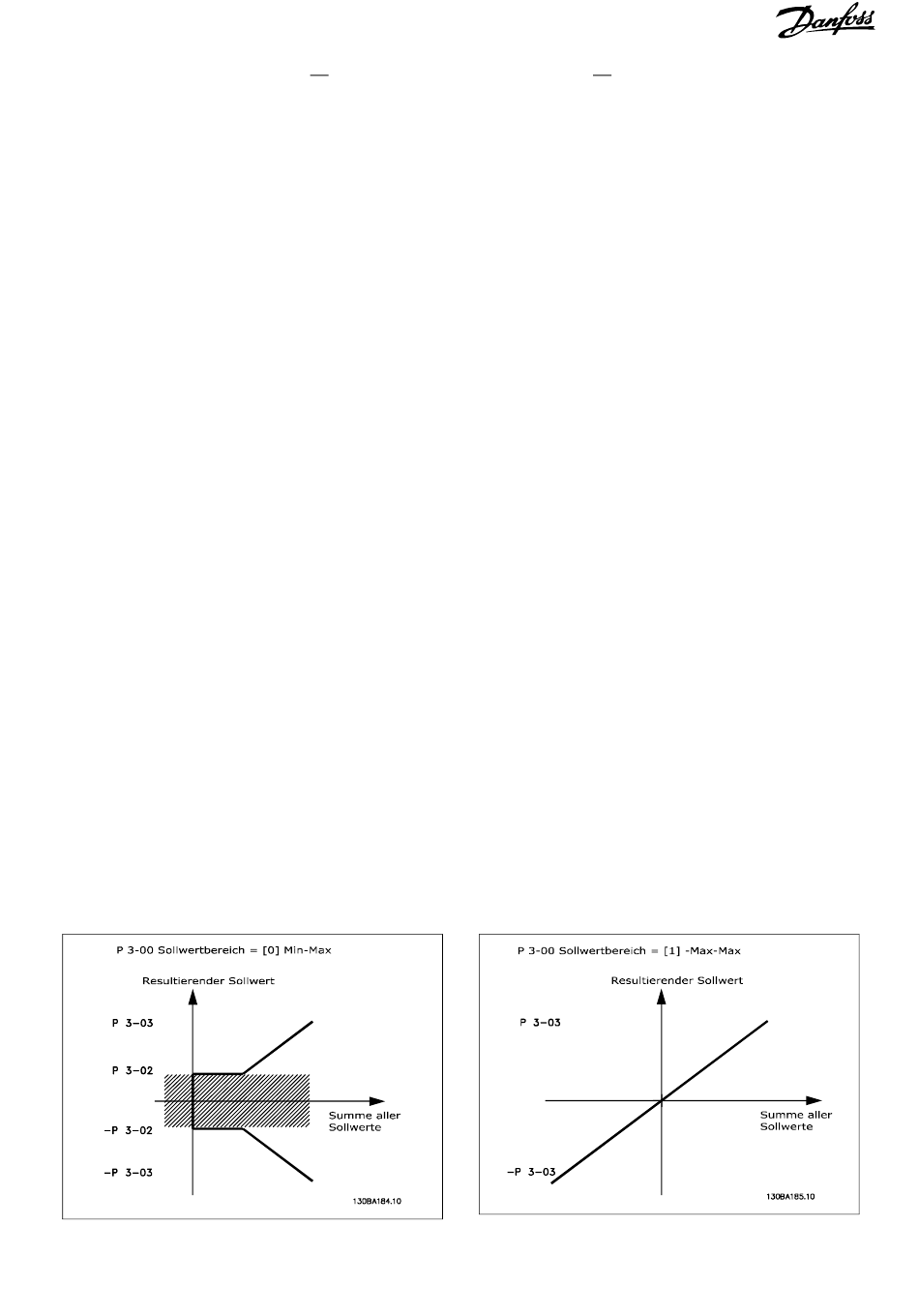

Par. 3-00 Sollwertbereich, 3-02 Minimaler Sollwert und 3-03 Max. Sollwert definieren zusammen
den zulässigen Bereich der Summe aller Sollwerte. Die Summe aller Sollwerte kann bei Bedarf
begrenzt werden. Die Beziehung zwischen dem resultierenden Sollwert (bei Eingrenzung)
und der Summe aller Sollwerte wird nachfolgend gezeigt.
Einführung zum FC 300
