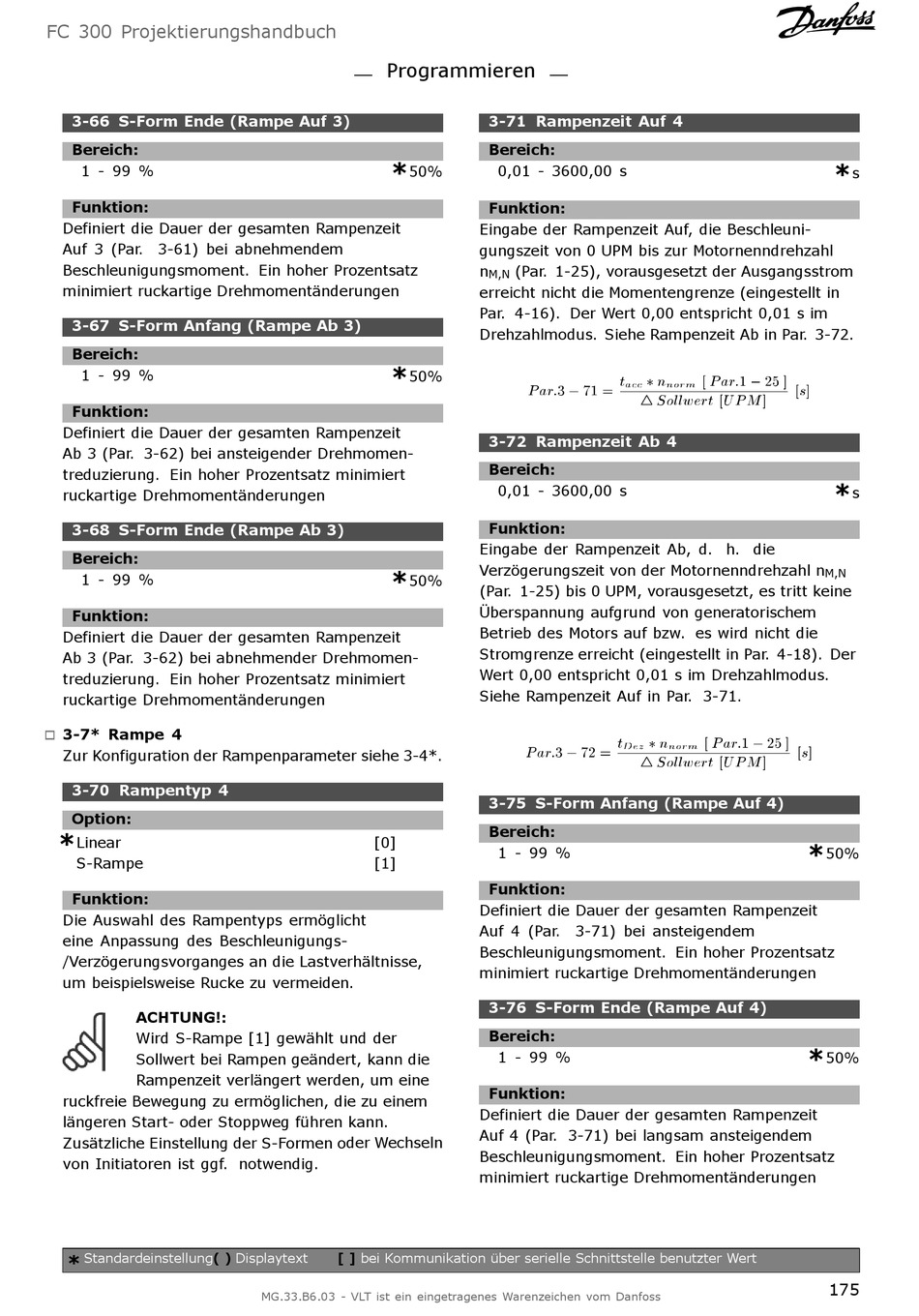

Danfoss FC 300 Bedienungsanleitung Seite 175

FC 300 Projektierungshandbuch
3-66 S-Form Ende (Rampe Auf 3)
Bereich:
1 - 99 %
Funktion:
Definiert die Dauer der gesamten Rampenzeit
Auf 3 (Par. 3-61) bei abnehmendem
Beschleunigungsmoment. Ein hoher Prozentsatz
minimiert ruckartige Drehmomentänderungen
3-67 S-Form Anfang (Rampe Ab 3)
Bereich:
1 - 99 %
Funktion:
Definiert die Dauer der gesamten Rampenzeit
Ab 3 (Par. 3-62) bei ansteigender Drehmomen-
treduzierung. Ein hoher Prozentsatz minimiert
ruckartige Drehmomentänderungen
3-68 S-Form Ende (Rampe Ab 3)
Bereich:
1 - 99 %
Funktion:
Definiert die Dauer der gesamten Rampenzeit
Ab 3 (Par. 3-62) bei abnehmender Drehmomen-
treduzierung. Ein hoher Prozentsatz minimiert
ruckartige Drehmomentänderungen
3-7* Rampe 4
"
Zur Konfiguration der Rampenparameter siehe 3-4*.
3-70 Rampentyp 4
Option:
*
Linear
S-Rampe
Funktion:
Die Auswahl des Rampentyps ermöglicht
eine Anpassung des Beschleunigungs-
/Verzögerungsvorganges an die Lastverhältnisse,
um beispielsweise Rucke zu vermeiden.
ACHTUNG!:
Wird S-Rampe [1] gewählt und der
Sollwert bei Rampen geändert, kann die
Rampenzeit verlängert werden, um eine
ruckfreie Bewegung zu ermöglichen, die zu einem
längeren Start- oder Stoppweg führen kann.
Zusätzliche Einstellung der S-Formen oder Wechseln
von Initiatoren ist ggf. notwendig.
Standardeinstellung( )
*
Programmieren
*
50%
*
50%
*
50%
[0]
[1]
Displaytext [ ] bei Kommunikation über serielle Schnittstelle benutzter Wert
MG.33.B6.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
3-71 Rampenzeit Auf 4
Bereich:
0,01 - 3600,00 s
Funktion:
Eingabe der Rampenzeit Auf, die Beschleuni-
gungszeit von 0 UPM bis zur Motornenndrehzahl
n (Par. 1-25), vorausgesetzt der Ausgangsstrom
M,N
erreicht nicht die Momentengrenze (eingestellt in
Par. 4-16). Der Wert 0,00 entspricht 0,01 s im
Drehzahlmodus. Siehe Rampenzeit Ab in Par. 3-72.
3-72 Rampenzeit Ab 4
Bereich:
0,01 - 3600,00 s
Funktion:
Eingabe der Rampenzeit Ab, d. h. die
Verzögerungszeit von der Motornenndrehzahl n
(Par. 1-25) bis 0 UPM, vorausgesetzt, es tritt keine
Überspannung aufgrund von generatorischem
Betrieb des Motors auf bzw. es wird nicht die
Stromgrenze erreicht (eingestellt in Par. 4-18). Der
Wert 0,00 entspricht 0,01 s im Drehzahlmodus.
Siehe Rampenzeit Auf in Par. 3-71.
3-75 S-Form Anfang (Rampe Auf 4)
Bereich:
1 - 99 %
Funktion:
Definiert die Dauer der gesamten Rampenzeit
Auf 4 (Par. 3-71) bei ansteigendem
Beschleunigungsmoment. Ein hoher Prozentsatz
minimiert ruckartige Drehmomentänderungen
3-76 S-Form Ende (Rampe Auf 4)
Bereich:
1 - 99 %
Funktion:
Definiert die Dauer der gesamten Rampenzeit
Auf 4 (Par. 3-71) bei langsam ansteigendem
Beschleunigungsmoment. Ein hoher Prozentsatz
minimiert ruckartige Drehmomentänderungen
*
s
*
s
M,N
*
50%
*
50%
