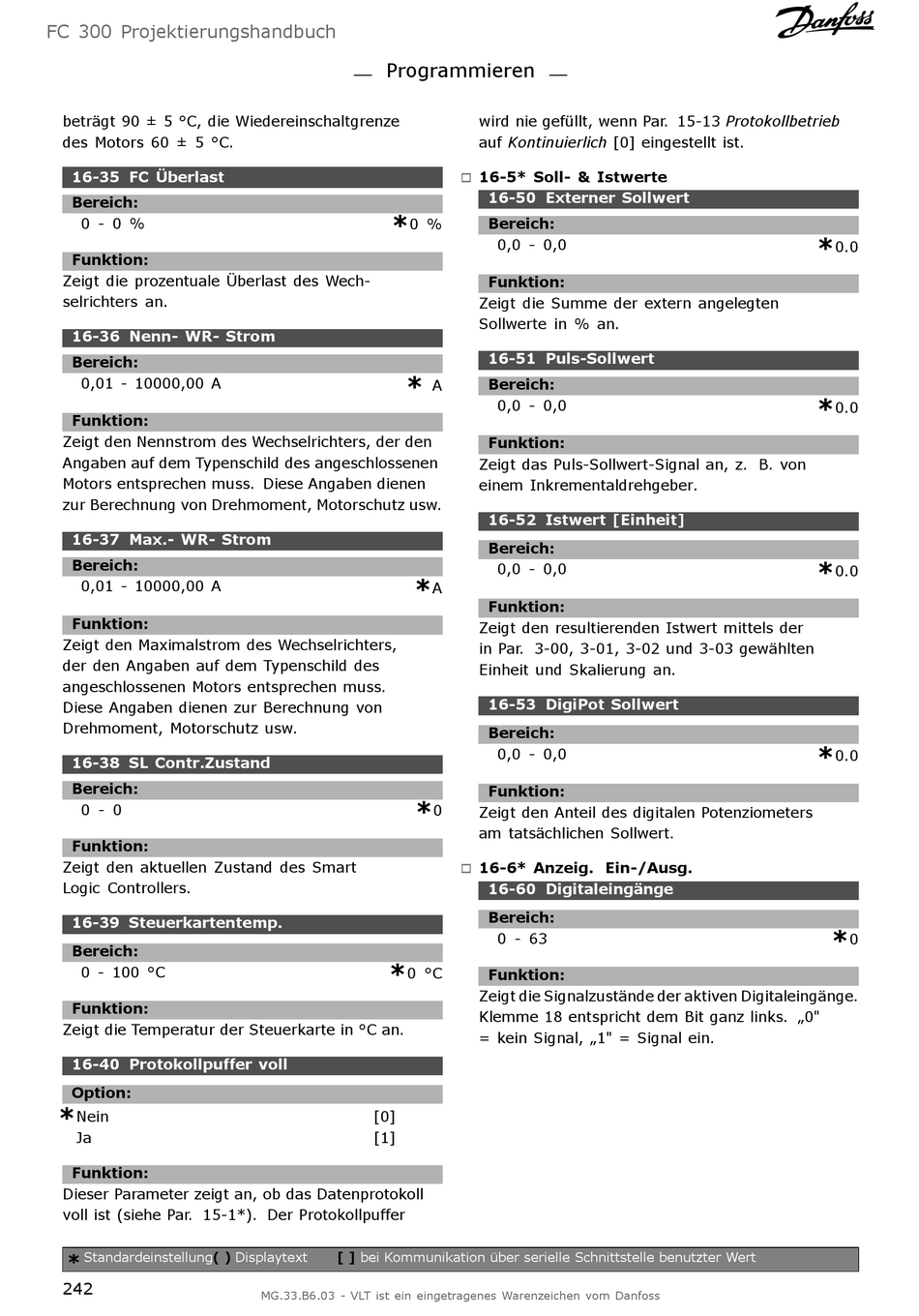

FC 300 Projektierungshandbuch
beträgt 90 ± 5 °C, die Wiedereinschaltgrenze
des Motors 60 ± 5 °C.
16-35 FC Überlast
Bereich:
0 - 0 %
Funktion:
Zeigt die prozentuale Überlast des Wech-
selrichters an.
16-36 Nenn- WR- Strom
Bereich:
0,01 - 10000,00 A
Funktion:
Zeigt den Nennstrom des Wechselrichters, der den
Angaben auf dem Typenschild des angeschlossenen
Motors entsprechen muss. Diese Angaben dienen
zur Berechnung von Drehmoment, Motorschutz usw.
16-37 Max.- WR- Strom
Bereich:
0,01 - 10000,00 A
Funktion:
Zeigt den Maximalstrom des Wechselrichters,
der den Angaben auf dem Typenschild des
angeschlossenen Motors entsprechen muss.
Diese Angaben dienen zur Berechnung von
Drehmoment, Motorschutz usw.
16-38 SL Contr.Zustand
Bereich:
0 - 0
Funktion:
Zeigt den aktuellen Zustand des Smart
Logic Controllers.
16-39 Steuerkartentemp.
Bereich:
0 - 100 °C
Funktion:
Zeigt die Temperatur der Steuerkarte in °C an.
16-40 Protokollpuffer voll
Option:
*
Nein
Ja
Funktion:
Dieser Parameter zeigt an, ob das Datenprotokoll
voll ist (siehe Par. 15-1*). Der Protokollpuffer
Standardeinstellung( )
*
242
Programmieren
*
*
*
0 °C
[0]
[1]
Displaytext [ ] bei Kommunikation über serielle Schnittstelle benutzter Wert
MG.33.B6.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
wird nie gefüllt, wenn Par. 15-13 Protokollbetrieb
auf Kontinuierlich [0] eingestellt ist.
16-5* Soll- & Istwerte
"
16-50 Externer Sollwert
Bereich:
0 %
0,0 - 0,0
Funktion:
Zeigt die Summe der extern angelegten
Sollwerte in % an.
16-51 Puls-Sollwert
Bereich:
A
0,0 - 0,0
Funktion:
Zeigt das Puls-Sollwert-Signal an, z. B. von
einem Inkrementaldrehgeber.
16-52 Istwert [Einheit]
Bereich:
0,0 - 0,0
*
A
Funktion:
Zeigt den resultierenden Istwert mittels der
in Par. 3-00, 3-01, 3-02 und 3-03 gewählten
Einheit und Skalierung an.
16-53 DigiPot Sollwert
Bereich:
0,0 - 0,0
Funktion:
*
0
Zeigt den Anteil des digitalen Potenziometers
am tatsächlichen Sollwert.
16-6* Anzeig. Ein-/Ausg.
"
16-60 Digitaleingänge
Bereich:
0 - 63
Funktion:
Zeigt die Signalzustände der aktiven Digitaleingänge.
Klemme 18 entspricht dem Bit ganz links. „0"
= kein Signal, „1" = Signal ein.
*
0.0
*
0.0
*
0.0
*
0.0
*
