11.2.7.2 Regelungsstruktur bei Fluxvektor ohne Geber

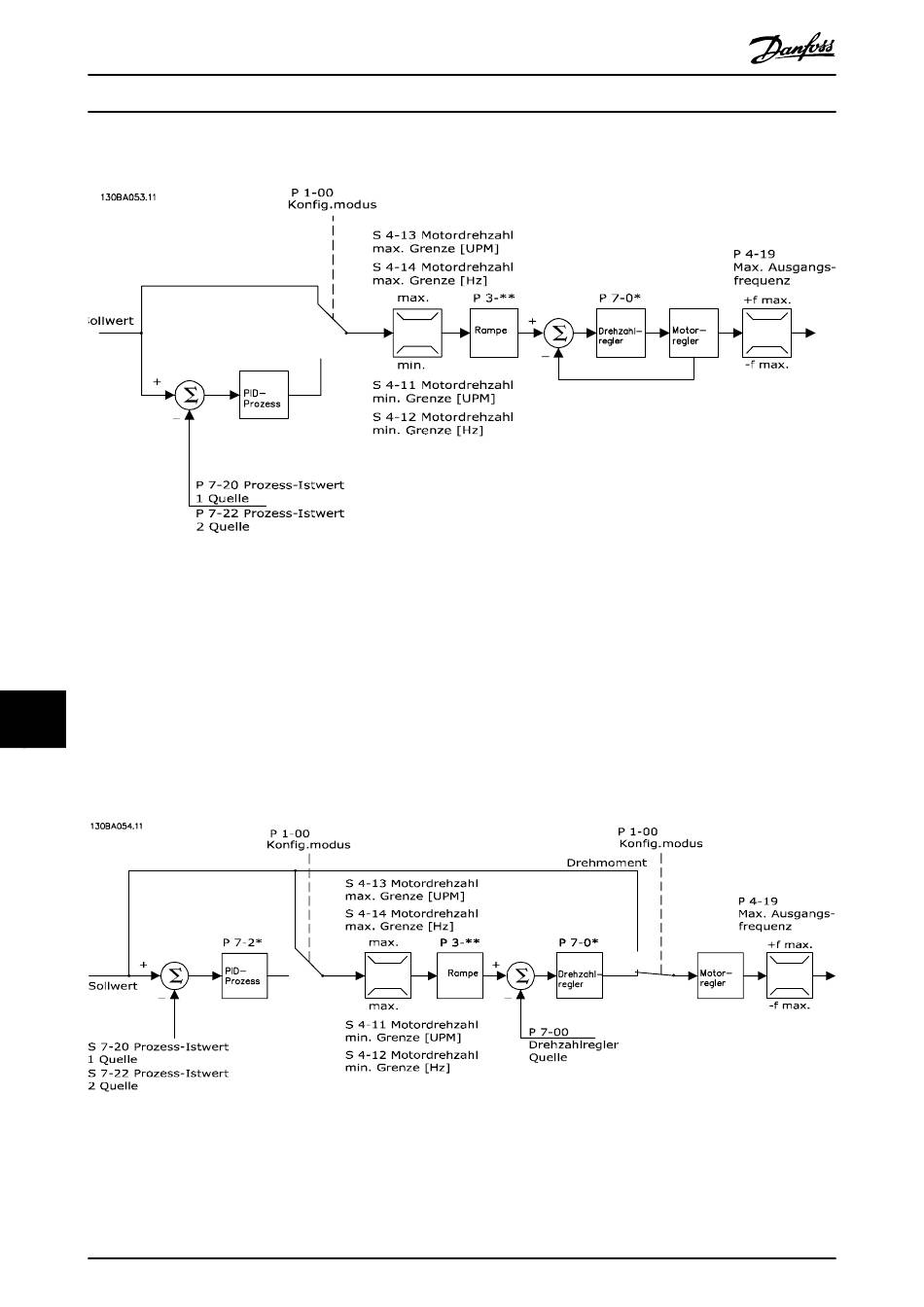

Abbildung 11.9 Regelungsstruktur bei Konfigurationen mit Fluxvektor mit und ohne Geber
Der resultierende Sollwert aus dem Sollwertsystem wird in Abbildung 11.9 entsprechend der angegebenen Parametereinstel-
lungen durch die Rampen- und Drehzahlbegrenzungen geführt.
Parameter 1-01 Steuerprinzip ist auf [2] Fluxvektor ohne Geber und Parameter 1-00 Regelverfahren auf [0] Ohne Rückführung
eingestellt. Ein errechneter Drehzahlistwert wird zur Steuerung der Ausgangsfrequenz am PID-Drehzahlregler erzeugt. Der
Drehzahl-PID-Regler muss mit seinen Parametern P, I und D (Parametergruppe 7-0* PID Drehzahlregler) eingestellt werden.
11 11
Wählen Sie [3] PID-Prozess in Parameter 1-00 Regelverfahren, um den PID-Prozessregler zur Regelung mit Rückführung bei
einer Druck- oder Durchflussregelung zu verwenden. Die Parameter für Prozess-PID-Regelung befinden sich in den -Parame-
tergruppen 7-2* PID-Prozess Istw. und 7-3* PID-Prozessregler.

11.2.7.3 Regelungsstruktur bei Fluxvektor mit Geber

Abbildung 11.10 Regelungsstruktur bei Konfiguration mit Fluxvektor mit Geber
In Abbildung 11.10 wird der Motorregelung in dieser Konfiguration ein Istwertsignal von einem direkt am Motor montierten
Drehgeber oder Resolver zugeführt (eingestellt in Parameter 1-02 Drehgeber Anschluss). Der resultierende Sollwert kann als
Eingang für den PID-Drehzahlregler oder direkt als Drehmomentsollwert verwendet werden.
