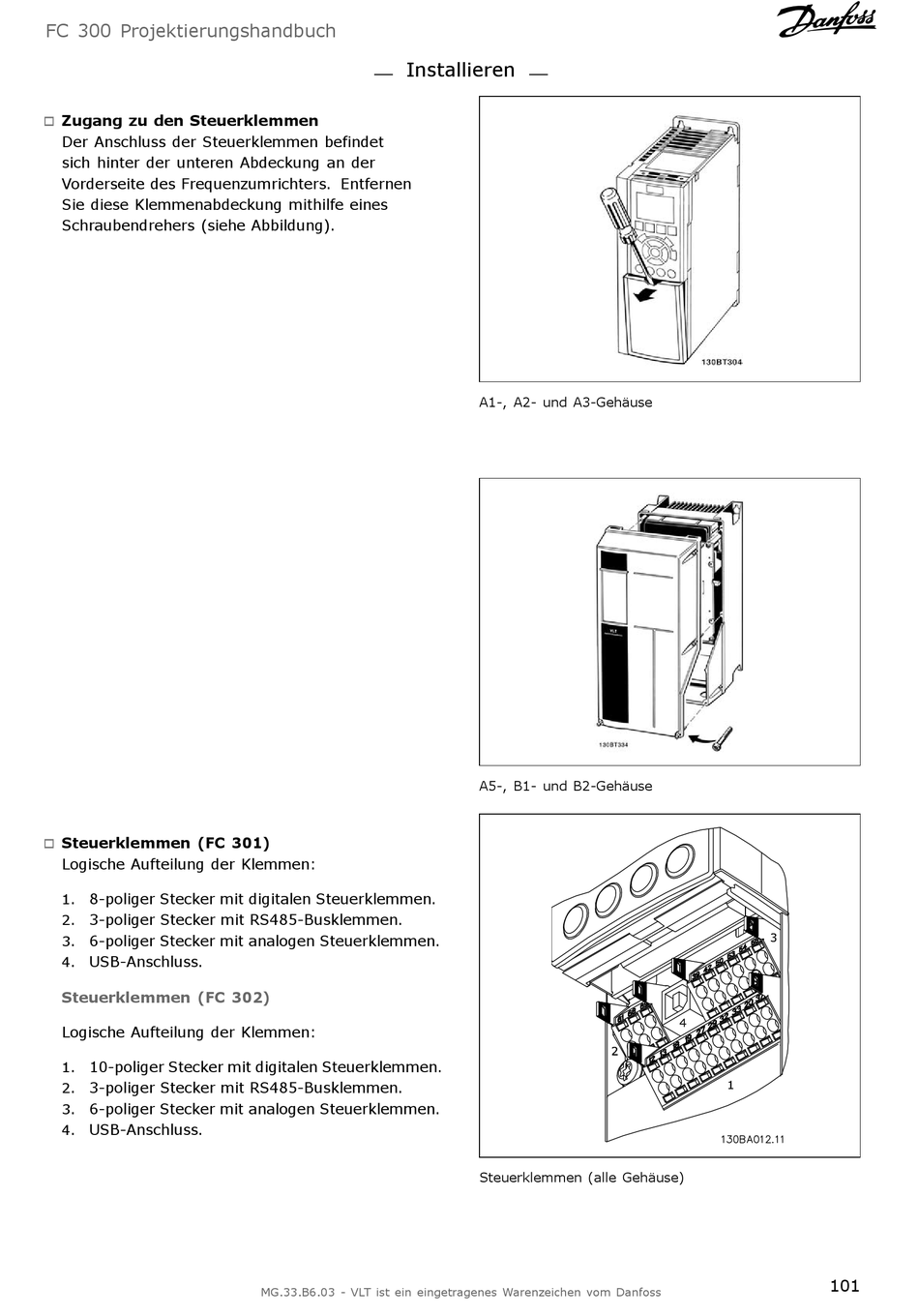

Zugang zu den Steuerklemmen

"
Der Anschluss der Steuerklemmen befindet
sich hinter der unteren Abdeckung an der
Vorderseite des Frequenzumrichters. Entfernen
Sie diese Klemmenabdeckung mithilfe eines
Schraubendrehers (siehe Abbildung).

Steuerklemmen (FC 301)

"
Logische Aufteilung der Klemmen:
8-poliger Stecker mit digitalen Steuerklemmen.
1.
2. 3-poliger Stecker mit RS485-Busklemmen.
6-poliger Stecker mit analogen Steuerklemmen.
3.
USB-Anschluss.
4.
Steuerklemmen (FC 302)
Logische Aufteilung der Klemmen:
10-poliger Stecker mit digitalen Steuerklemmen.
1.
2. 3-poliger Stecker mit RS485-Busklemmen.
6-poliger Stecker mit analogen Steuerklemmen.
3.
USB-Anschluss.
4.
Installieren
MG.33.B6.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
A1-, A2- und A3-Gehäuse
A5-, B1- und B2-Gehäuse
Steuerklemmen (alle Gehäuse)
