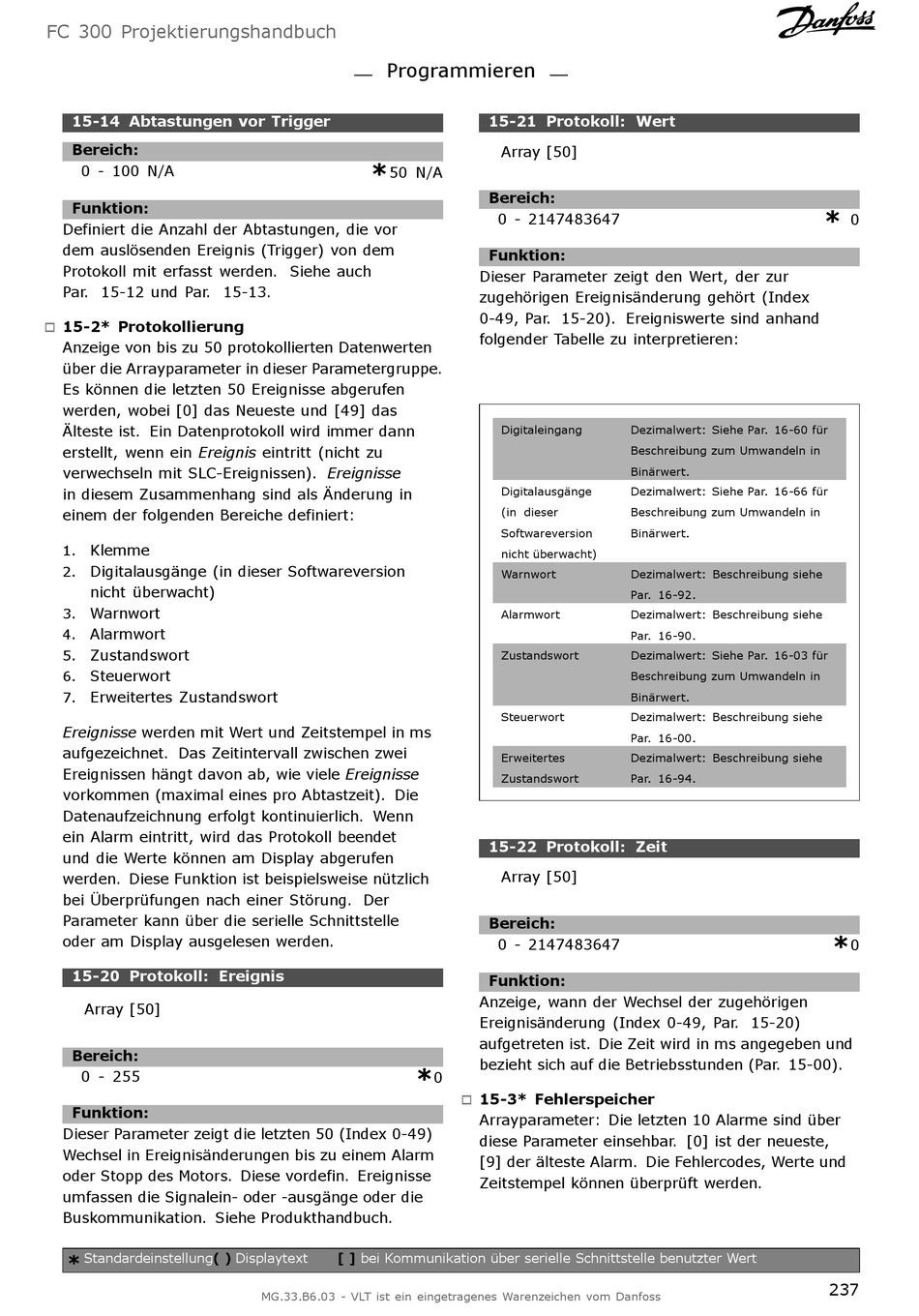

Danfoss FC 300 Bedienungsanleitung Seite 237

FC 300 Projektierungshandbuch
15-14 Abtastungen vor Trigger
Bereich:
0 - 100 N/A
Funktion:
Definiert die Anzahl der Abtastungen, die vor
dem auslösenden Ereignis (Trigger) von dem
Protokoll mit erfasst werden. Siehe auch
Par. 15-12 und Par. 15-13.
15-2* Protokollierung
"
Anzeige von bis zu 50 protokollierten Datenwerten
über die Arrayparameter in dieser Parametergruppe.
Es können die letzten 50 Ereignisse abgerufen
werden, wobei [0] das Neueste und [49] das
Älteste ist. Ein Datenprotokoll wird immer dann
erstellt, wenn ein Ereignis eintritt (nicht zu
verwechseln mit SLC-Ereignissen). Ereignisse
in diesem Zusammenhang sind als Änderung in
einem der folgenden Bereiche definiert:
Klemme
1.
2. Digitalausgänge (in dieser Softwareversion
nicht überwacht)
Warnwort
3.
4. Alarmwort
Zustandswort
5.
Steuerwort
6.
Erweitertes Zustandswort
7.
Ereignisse werden mit Wert und Zeitstempel in ms
aufgezeichnet. Das Zeitintervall zwischen zwei
Ereignissen hängt davon ab, wie viele Ereignisse
vorkommen (maximal eines pro Abtastzeit). Die
Datenaufzeichnung erfolgt kontinuierlich. Wenn
ein Alarm eintritt, wird das Protokoll beendet
und die Werte können am Display abgerufen
werden. Diese Funktion ist beispielsweise nützlich
bei Überprüfungen nach einer Störung. Der
Parameter kann über die serielle Schnittstelle
oder am Display ausgelesen werden.
15-20 Protokoll: Ereignis
Array [50]
Bereich:
0 - 255
Funktion:
Dieser Parameter zeigt die letzten 50 (Index 0-49)
Wechsel in Ereignisänderungen bis zu einem Alarm
oder Stopp des Motors. Diese vordefin. Ereignisse
umfassen die Signalein- oder -ausgänge oder die
Buskommunikation. Siehe Produkthandbuch.
Standardeinstellung( )
*
Programmieren
*
50 N/A
Displaytext [ ] bei Kommunikation über serielle Schnittstelle benutzter Wert
MG.33.B6.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
15-21 Protokoll: Wert
Array [50]
Bereich:
0 - 2147483647
Funktion:
Dieser Parameter zeigt den Wert, der zur
zugehörigen Ereignisänderung gehört (Index
0-49, Par. 15-20). Ereigniswerte sind anhand
folgender Tabelle zu interpretieren:
Digitaleingang
Digitalausgänge
(in dieser
Softwareversion
nicht überwacht)
Warnwort
Alarmwort
Zustandswort
Steuerwort
Erweitertes
Zustandswort
15-22 Protokoll: Zeit
Array [50]
Bereich:
0 - 2147483647
Funktion:
Anzeige, wann der Wechsel der zugehörigen
Ereignisänderung (Index 0-49, Par. 15-20)
aufgetreten ist. Die Zeit wird in ms angegeben und
bezieht sich auf die Betriebsstunden (Par. 15-00).
*
0
15-3* Fehlerspeicher
"
Arrayparameter: Die letzten 10 Alarme sind über
diese Parameter einsehbar. [0] ist der neueste,
[9] der älteste Alarm. Die Fehlercodes, Werte und
Zeitstempel können überprüft werden.
Dezimalwert: Siehe Par. 16-60 für
Beschreibung zum Umwandeln in
Binärwert.
Dezimalwert: Siehe Par. 16-66 für
Beschreibung zum Umwandeln in
Binärwert.
Dezimalwert: Beschreibung siehe
Par. 16-92.
Dezimalwert: Beschreibung siehe
Par. 16-90.
Dezimalwert: Siehe Par. 16-03 für
Beschreibung zum Umwandeln in
Binärwert.
Dezimalwert: Beschreibung siehe
Par. 16-00.
Dezimalwert: Beschreibung siehe
Par. 16-94.
*
0
*
0
