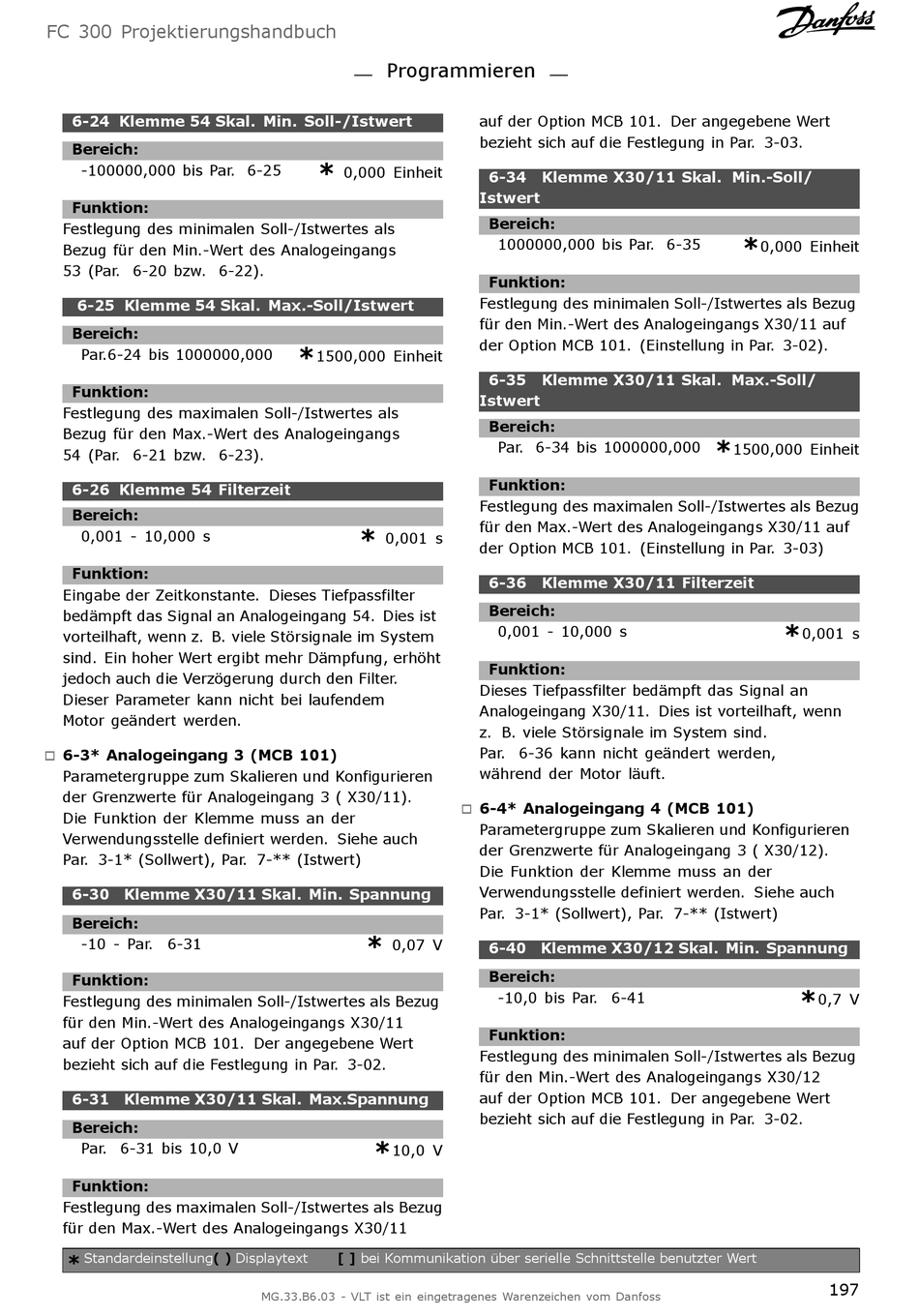

Danfoss FC 300 Bedienungsanleitung Seite 197

FC 300 Projektierungshandbuch
6-24 Klemme 54 Skal. Min. Soll-/Istwert
Bereich:
-100000,000 bis Par. 6-25
Funktion:
Festlegung des minimalen Soll-/Istwertes als
Bezug für den Min.-Wert des Analogeingangs
53 (Par. 6-20 bzw. 6-22).
6-25 Klemme 54 Skal. Max.-Soll/Istwert
Bereich:
Par.6-24 bis 1000000,000
Funktion:
Festlegung des maximalen Soll-/Istwertes als
Bezug für den Max.-Wert des Analogeingangs
54 (Par. 6-21 bzw. 6-23).
6-26 Klemme 54 Filterzeit
Bereich:
0,001 - 10,000 s
Funktion:
Eingabe der Zeitkonstante. Dieses Tiefpassfilter
bedämpft das Signal an Analogeingang 54. Dies ist
vorteilhaft, wenn z. B. viele Störsignale im System
sind. Ein hoher Wert ergibt mehr Dämpfung, erhöht
jedoch auch die Verzögerung durch den Filter.
Dieser Parameter kann nicht bei laufendem
Motor geändert werden.
6-3* Analogeingang 3 (MCB 101)
"
Parametergruppe zum Skalieren und Konfigurieren
der Grenzwerte für Analogeingang 3 ( X30/11).
Die Funktion der Klemme muss an der
Verwendungsstelle definiert werden. Siehe auch
Par. 3-1* (Sollwert), Par. 7-** (Istwert)
6-30 Klemme X30/11 Skal. Min. Spannung
Bereich:
-10 - Par. 6-31
Funktion:
Festlegung des minimalen Soll-/Istwertes als Bezug
für den Min.-Wert des Analogeingangs X30/11
auf der Option MCB 101. Der angegebene Wert
bezieht sich auf die Festlegung in Par. 3-02.
6-31 Klemme X30/11 Skal. Max.Spannung
Bereich:
Par. 6-31 bis 10,0 V
Funktion:
Festlegung des maximalen Soll-/Istwertes als Bezug
für den Max.-Wert des Analogeingangs X30/11
Standardeinstellung( )
*
Programmieren
*
0,000 Einheit
*
1500,000 Einheit
*
0,001 s
*
0,07 V
*
10,0 V
Displaytext [ ] bei Kommunikation über serielle Schnittstelle benutzter Wert
MG.33.B6.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
auf der Option MCB 101. Der angegebene Wert
bezieht sich auf die Festlegung in Par. 3-03.
6-34 Klemme X30/11 Skal. Min.-Soll/
Istwert
Bereich:
1000000,000 bis Par. 6-35
Funktion:
Festlegung des minimalen Soll-/Istwertes als Bezug
für den Min.-Wert des Analogeingangs X30/11 auf
der Option MCB 101. (Einstellung in Par. 3-02).
6-35 Klemme X30/11 Skal. Max.-Soll/
Istwert
Bereich:
Par. 6-34 bis 1000000,000
Funktion:
Festlegung des maximalen Soll-/Istwertes als Bezug
für den Max.-Wert des Analogeingangs X30/11 auf
der Option MCB 101. (Einstellung in Par. 3-03)
6-36 Klemme X30/11 Filterzeit
Bereich:
0,001 - 10,000 s
Funktion:
Dieses Tiefpassfilter bedämpft das Signal an
Analogeingang X30/11. Dies ist vorteilhaft, wenn
z. B. viele Störsignale im System sind.
Par. 6-36 kann nicht geändert werden,
während der Motor läuft.
6-4* Analogeingang 4 (MCB 101)
"
Parametergruppe zum Skalieren und Konfigurieren
der Grenzwerte für Analogeingang 3 ( X30/12).
Die Funktion der Klemme muss an der
Verwendungsstelle definiert werden. Siehe auch
Par. 3-1* (Sollwert), Par. 7-** (Istwert)
6-40 Klemme X30/12 Skal. Min. Spannung
Bereich:
-10,0 bis Par. 6-41
Funktion:
Festlegung des minimalen Soll-/Istwertes als Bezug
für den Min.-Wert des Analogeingangs X30/12
auf der Option MCB 101. Der angegebene Wert
bezieht sich auf die Festlegung in Par. 3-02.
*
0,000 Einheit
*
1500,000 Einheit
*
0,001 s
*
0,7 V
