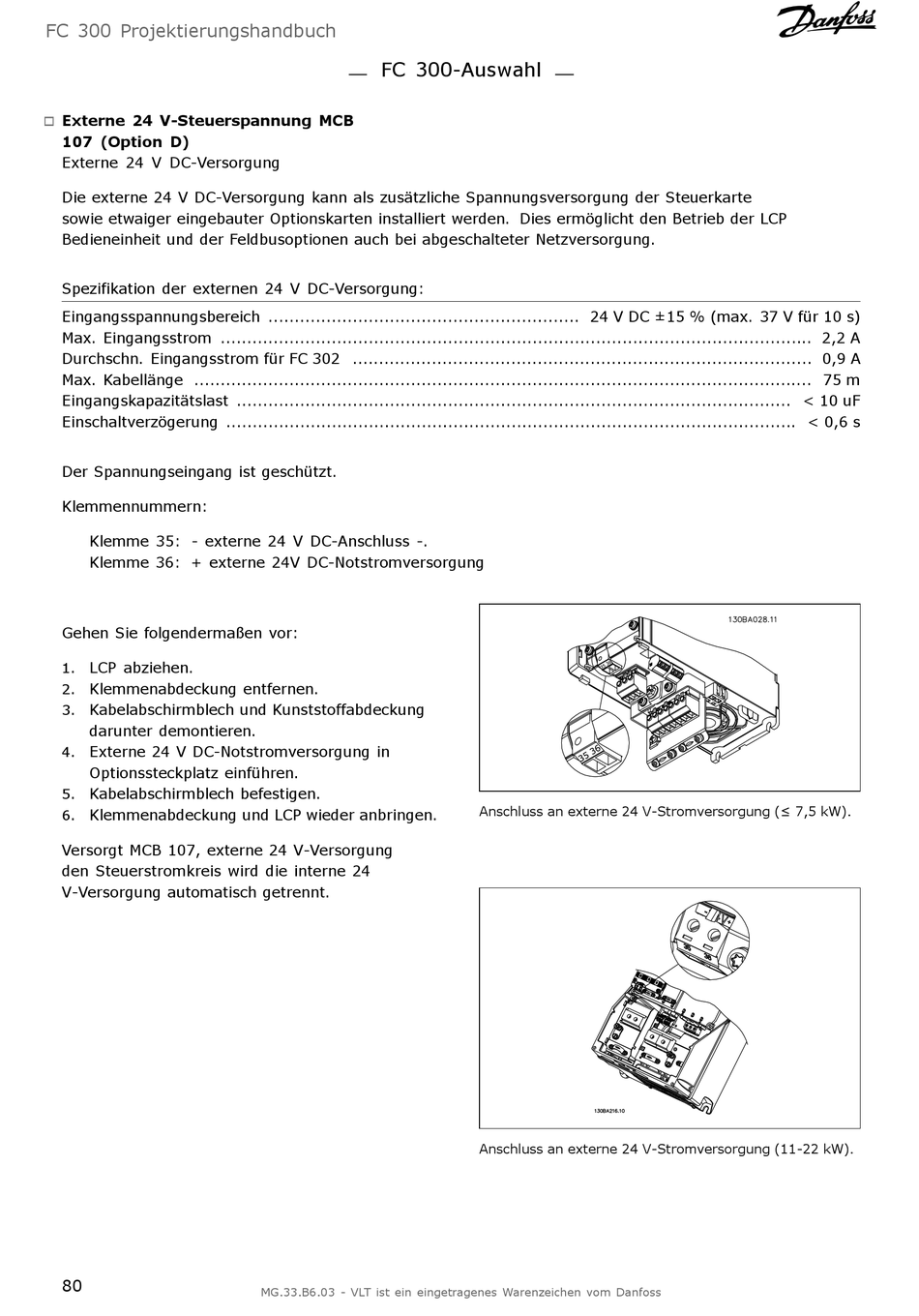

FC 300 Projektierungshandbuch
Externe 24 V-Steuerspannung MCB
"
107 (Option D)
Externe 24 V DC-Versorgung
Die externe 24 V DC-Versorgung kann als zusätzliche Spannungsversorgung der Steuerkarte
sowie etwaiger eingebauter Optionskarten installiert werden. Dies ermöglicht den Betrieb der LCP
Bedieneinheit und der Feldbusoptionen auch bei abgeschalteter Netzversorgung.
Spezifikation der externen 24 V DC-Versorgung:
Eingangsspannungsbereich ........................................................... 24 V DC ±15 % (max. 37 V für 10 s)
Max. Eingangsstrom ................................................................................................................ 2,2 A
Durchschn. Eingangsstrom für FC 302 ....................................................................................... 0,9 A
Max. Kabellänge ..................................................................................................................... 75 m
Eingangskapazitätslast ......................................................................................................... < 10 uF
Einschaltverzögerung ............................................................................................................ < 0,6 s
Der Spannungseingang ist geschützt.
Klemmennummern:
Klemme 35: - externe 24 V DC-Anschluss -.
Klemme 36: + externe 24V DC-Notstromversorgung
Gehen Sie folgendermaßen vor:
LCP abziehen.
1.
Klemmenabdeckung entfernen.
2.
Kabelabschirmblech und Kunststoffabdeckung
3.
darunter demontieren.
Externe 24 V DC-Notstromversorgung in
4.
Optionssteckplatz einführen.
Kabelabschirmblech befestigen.
5.
Klemmenabdeckung und LCP wieder anbringen.
6.
Versorgt MCB 107, externe 24 V-Versorgung
den Steuerstromkreis wird die interne 24
V-Versorgung automatisch getrennt.
80
FC 300-Auswahl
MG.33.B6.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
Anschluss an externe 24 V-Stromversorgung (≤ 7,5 kW).
Anschluss an externe 24 V-Stromversorgung (11-22 kW).
