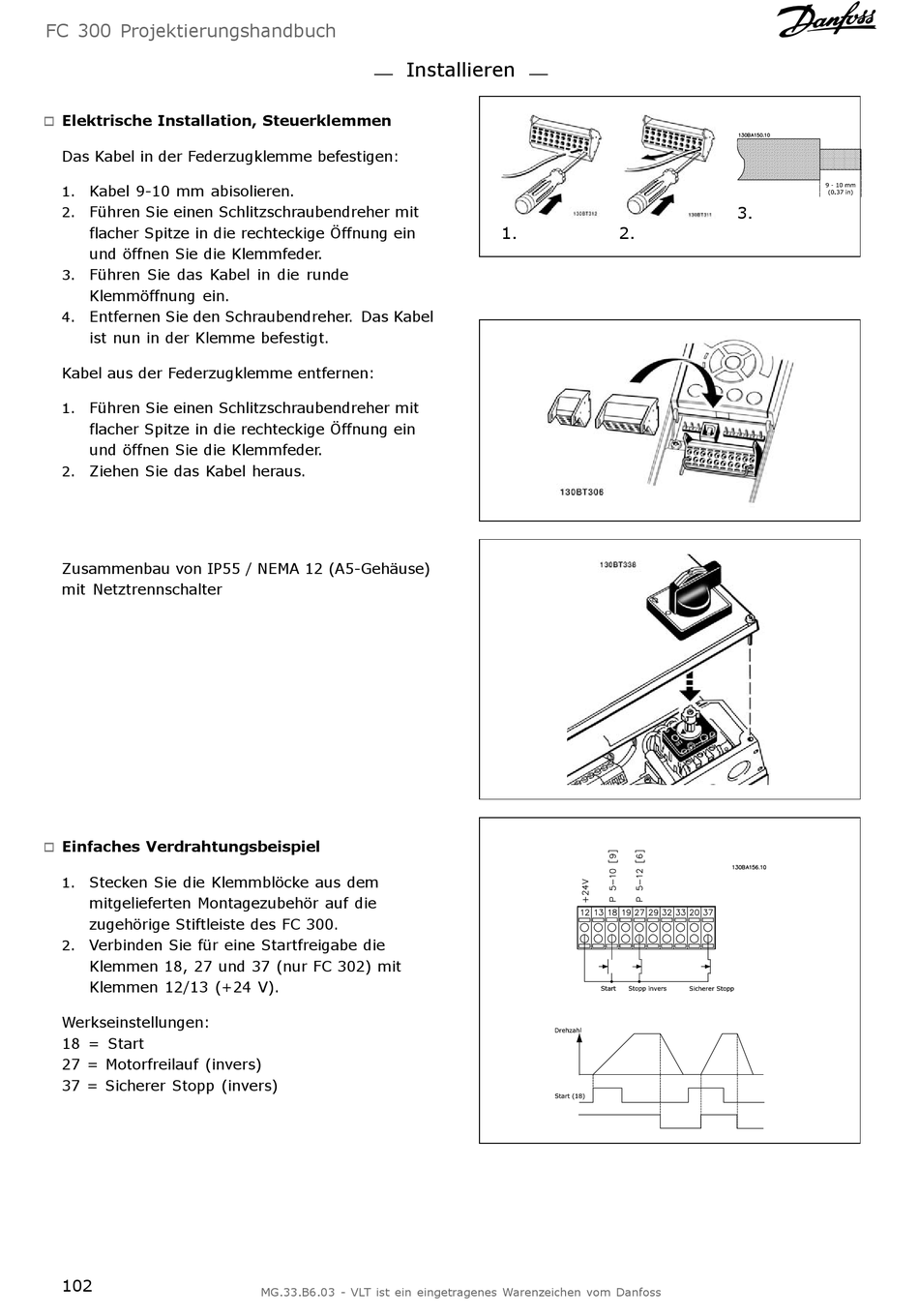

FC 300 Projektierungshandbuch

Elektrische Installation, Steuerklemmen

"
Das Kabel in der Federzugklemme befestigen:
Kabel 9-10 mm abisolieren.
1.
Führen Sie einen Schlitzschraubendreher mit
2.
flacher Spitze in die rechteckige Öffnung ein
und öffnen Sie die Klemmfeder.
3. Führen Sie das Kabel in die runde
Klemmöffnung ein.
Entfernen Sie den Schraubendreher. Das Kabel
4.
ist nun in der Klemme befestigt.
Kabel aus der Federzugklemme entfernen:
Führen Sie einen Schlitzschraubendreher mit
1.
flacher Spitze in die rechteckige Öffnung ein
und öffnen Sie die Klemmfeder.
Ziehen Sie das Kabel heraus.
2.
Zusammenbau von IP55 / NEMA 12 (A5-Gehäuse)
mit Netztrennschalter

Einfaches Verdrahtungsbeispiel

"
Stecken Sie die Klemmblöcke aus dem
1.
mitgelieferten Montagezubehör auf die
zugehörige Stiftleiste des FC 300.
2. Verbinden Sie für eine Startfreigabe die
Klemmen 18, 27 und 37 (nur FC 302) mit
Klemmen 12/13 (+24 V).
Werkseinstellungen:
18 = Start
27 = Motorfreilauf (invers)
37 = Sicherer Stopp (invers)
102
Installieren
MG.33.B6.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
1. 2.
3.
