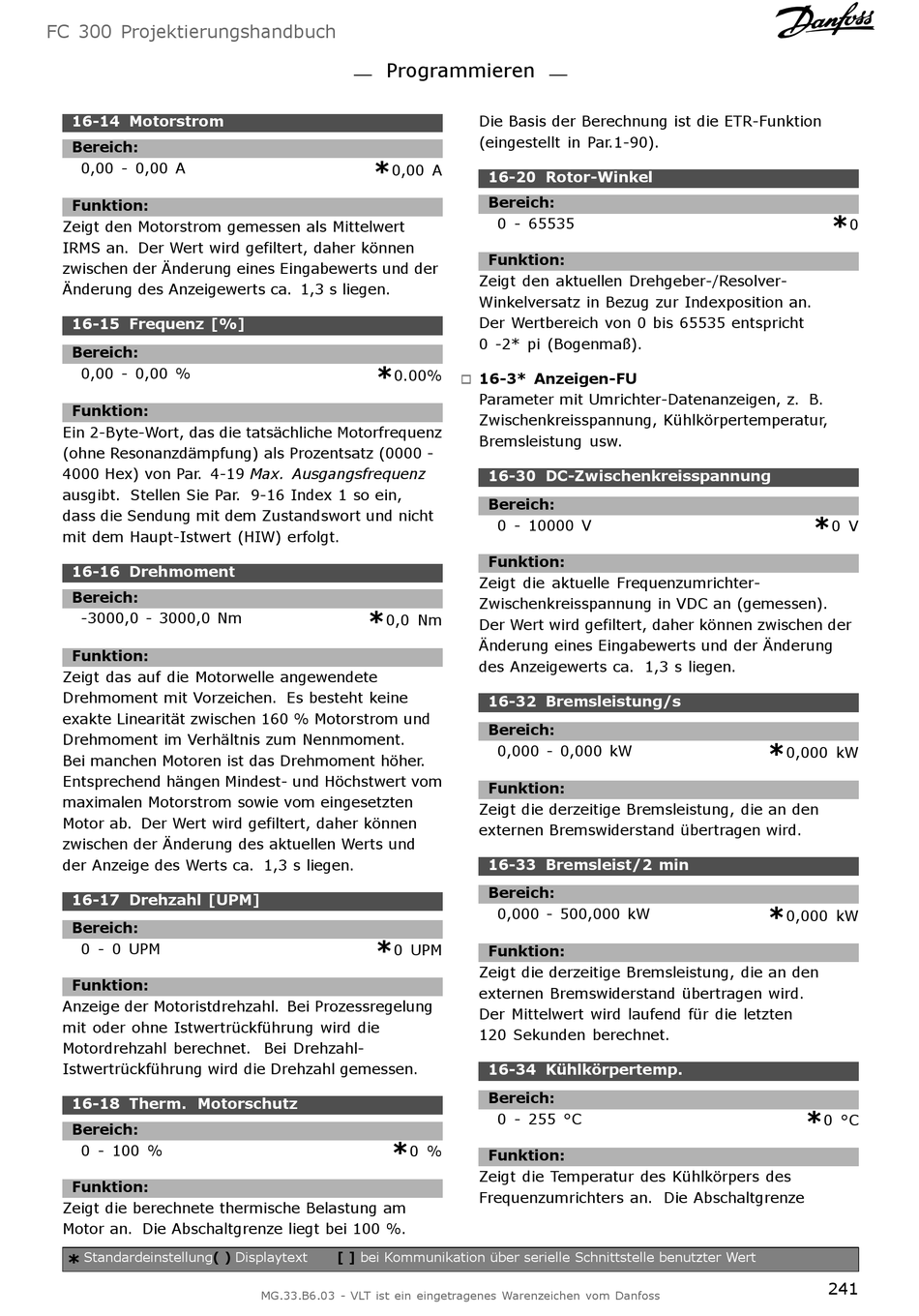

FC 300 Projektierungshandbuch
16-14 Motorstrom
Bereich:
0,00 - 0,00 A
Funktion:
Zeigt den Motorstrom gemessen als Mittelwert
IRMS an. Der Wert wird gefiltert, daher können
zwischen der Änderung eines Eingabewerts und der
Änderung des Anzeigewerts ca. 1,3 s liegen.
16-15 Frequenz [%]
Bereich:
0,00 - 0,00 %
Funktion:
Ein 2-Byte-Wort, das die tatsächliche Motorfrequenz
(ohne Resonanzdämpfung) als Prozentsatz (0000 -
4000 Hex) von Par. 4-19 Max. Ausgangsfrequenz
ausgibt. Stellen Sie Par. 9-16 Index 1 so ein,
dass die Sendung mit dem Zustandswort und nicht
mit dem Haupt-Istwert (HIW) erfolgt.
16-16 Drehmoment
Bereich:
-3000,0 - 3000,0 Nm
Funktion:
Zeigt das auf die Motorwelle angewendete
Drehmoment mit Vorzeichen. Es besteht keine
exakte Linearität zwischen 160 % Motorstrom und
Drehmoment im Verhältnis zum Nennmoment.
Bei manchen Motoren ist das Drehmoment höher.
Entsprechend hängen Mindest- und Höchstwert vom
maximalen Motorstrom sowie vom eingesetzten
Motor ab. Der Wert wird gefiltert, daher können
zwischen der Änderung des aktuellen Werts und
der Anzeige des Werts ca. 1,3 s liegen.
16-17 Drehzahl [UPM]
Bereich:
0 - 0 UPM
Funktion:
Anzeige der Motoristdrehzahl. Bei Prozessregelung
mit oder ohne Istwertrückführung wird die
Motordrehzahl berechnet. Bei Drehzahl-
Istwertrückführung wird die Drehzahl gemessen.
16-18 Therm. Motorschutz
Bereich:
0 - 100 %
Funktion:
Zeigt die berechnete thermische Belastung am
Motor an. Die Abschaltgrenze liegt bei 100 %.
Standardeinstellung( )
*
Programmieren
*
0,00 A
*
0.00%
*
0,0 Nm
*
0 UPM
*
Displaytext [ ] bei Kommunikation über serielle Schnittstelle benutzter Wert
MG.33.B6.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
Die Basis der Berechnung ist die ETR-Funktion
(eingestellt in Par.1-90).
16-20 Rotor-Winkel
Bereich:
0 - 65535
Funktion:
Zeigt den aktuellen Drehgeber-/Resolver-
Winkelversatz in Bezug zur Indexposition an.
Der Wertbereich von 0 bis 65535 entspricht
0 -2* pi (Bogenmaß).
16-3* Anzeigen-FU
"
Parameter mit Umrichter-Datenanzeigen, z. B.
Zwischenkreisspannung, Kühlkörpertemperatur,
Bremsleistung usw.
16-30 DC-Zwischenkreisspannung
Bereich:
0 - 10000 V
Funktion:
Zeigt die aktuelle Frequenzumrichter-
Zwischenkreisspannung in VDC an (gemessen).
Der Wert wird gefiltert, daher können zwischen der
Änderung eines Eingabewerts und der Änderung
des Anzeigewerts ca. 1,3 s liegen.
16-32 Bremsleistung/s
Bereich:
0,000 - 0,000 kW
Funktion:
Zeigt die derzeitige Bremsleistung, die an den
externen Bremswiderstand übertragen wird.
16-33 Bremsleist/2 min
Bereich:
0,000 - 500,000 kW
Funktion:
Zeigt die derzeitige Bremsleistung, die an den
externen Bremswiderstand übertragen wird.
Der Mittelwert wird laufend für die letzten
120 Sekunden berechnet.
16-34 Kühlkörpertemp.
Bereich:
0 - 255 °C
0 %
Funktion:
Zeigt die Temperatur des Kühlkörpers des
Frequenzumrichters an. Die Abschaltgrenze
*
0
*
0 V
*
0,000 kW
*
0,000 kW
*
0 °C
