Seite 1 ENGLISH DEUTSCH Operating Manual Bedienungsanleitung Bedienungsanleitung ClipX...
Seite 2 Tel. +49 6151 803-0 Fax +49 6151 803-9100 info@hbkworld.com www.hbkworld.com Mat.: DVS: A04643_04_X00_07 HBM: public 07.2022 © Hottinger Brüel & Kjaer GmbH Subject to modifications. All product descriptions are for general information only. They are not to be understood as a guarantee of quality or durability.
Seite 3 ENGLISH Operating Manual ClipX...
Seite 4: Inhaltsverzeichnis
Overview ............9 ClipX device types, scope of supply ....... . .11 Device types .
Seite 5 Setting the ClipX using a web browser ....... . 78...
Seite 6 Index ............237 ClipX...
Seite 7: Safety Instructions
Intended use The ClipX amplifier system is to be used exclusively for measurement tasks and directly related control tasks (automation systems). Use for any purpose other than the above is deemed to be non-designated use. In the interests of safety, the device should only be operated as described in the operating manual.
Seite 8 Residual dangers The ClipX system is a state-of-the art unit and as such is reliable. The scope of supply and performance of the ClipX system covers only a small area of measurement technol- ogy however. In addition, equipment planners, installers and operators should plan, implement and respond to the safety engineering considerations of measurement tech- nology in such a way as to minimize residual dangers.
Seite 9: Symbols On The Device
CE mark The CE mark enables the manufacturer to guarantee that the product complies with the requirements of the relevant EC directives. The decla- ration of conformity can be found on the HBM website https://www.hbm.com under HBMdoc. Read and note the information given in this manual.
Seite 10 ClipX Symbols on the device...
Seite 11: Overview
By buying a ClipX measuring amplifier, you have chosen a high-quality HBM measure- ment system that is compact, powerful and variable. You can connect the ClipX via the standard Ethernet port to a PC, and parameterize and control the device via its internal web server.
Seite 12 Symbols used in this manual See also „Safety instructions“ on page Important: This symbol indicates an important detail or a special feature. Paragraphs with this symbol provide a tip or explain an interesting feature. Paragraphs marked by this symbol contain additional information. ClipX Overview...
Seite 13: Clip Xdevice Types Scope Of Supply
DEVICE TYPES SCOPE OF SUPPLY The ClipX is mounted directly on a support rail, though other mounting methods are also possible. The ClipX is supplied as standard with easy-fit push-in type plug termi- nals. You can also use screw-type plug terminals from Phoenix Contact – see „Electri-...

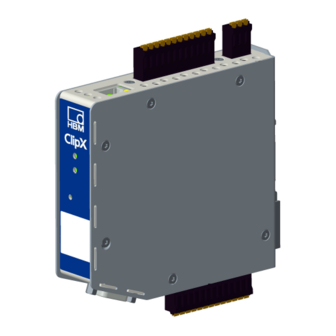

Seite 14 Abb. 1: The ClipX device types from left to right: BM40, BM40PB and BM40IE To aid the design process, pre-compiled ePLAN macros (license-free) and 3D-STEP files are available free of charge at https://www.hbm.com/ClipX. ClipX ClipX device types, scope of supply...
Seite 15: Scope Of Supply
ClipX with mounted support rail holder. • Bag containing three plug terminals, ordering number 1-CON-S1019 for sensor connection (13-pin), supply, digital I/O and ClipX bus (12-pin) as well as the analog output (3-pin). You can also order this plug terminal set separately. •...
Seite 16: Dimensions
132.6 118.6 Abb. 2: ClipX dimensions when mounted on support rail (DIN rail 35 mm to DIN EN 60715) with 16 mm depth, all measures in mm To aid the design process, pre-compiled ePLAN macros (license-free) and 3D-STEP files are available free of charge at https://www.hbm.com/ClipX.
Seite 17: Mounting
OUNTING The ClipX is designed for mounting on a support rail (35 mm DIN rail to DIN EN 60715). You can choose different mounting methods if you want though. The support rail on which you mount the ClipX may be 8.5 or 16 mm deep.
Seite 18: Dismounting From A Support Rail
Detach the ClipX downwards. Other mounting options Instead of using a support rail, you can mount the ClipX on a wall, for example, using an appropriate bracket. To do so, make a mounting bracket to fit on the back of the ClipX.
Seite 19 Fix your mount either using the original screws or using M3 screws penetrating a maximum of 5 mm into the housing. Fasten the screws only hand-tight. Important: You must ground the ClipX housing, such as by way of the mount.
Seite 20 ClipX Mounting...
Seite 21: Electrical Connections, Leds
The ClipX features IP20 protection in accordance with EN 60529 (protection against touch by fingers; protection against foreign bodies of Ø > 12 mm). The ClipX is supplied as standard with easy-fit push-in plug terminals. But you can also obtain screw-type terminals from Phoenix Contact (https://www.phoenixcontact.com) (BK = black variant), e.g.:...
Seite 22 Remove the lug of the connector on the plug terminal using a knife for example. Abb. 7: Lug (arrow) on a plug terminal (cutout) To aid the design process, pre-compiled ePLAN macros (license-free) and 3D-STEP files are available free of charge at https://www.hbm.com/ClipX. ClipX Electrical connections, LEDs...
Seite 23: Functionality (Block Diagram)
The following diagram presents the functionality and interaction of the various inputs and outputs of the ClipX. The electrical isolation of the various function blocks is also shown: there is electrical isolation between the power supply and all signal inputs and outputs.
Seite 24: Shielding And Grounding Design
Double-shielded connecting cables, e.g. for sensors We recommend using HBM cable Kab 7.5/00-2/2/2 wherever possible. The cable is double-shielded and low in capacitance. When using double-shielded cables, connect the outer shield only to the connection for the housing (ground symbol , labeled “Outer cable shield”...
Seite 25 ). If you are using strain relief with a shield con- nection clamp, insert the rigid pin into the connector for the outer cable shield ( ) – see figure below. Abb. 11: Strain relief for single-shielded cable ClipX Electrical connections, LEDs...
Seite 26: Available Connections And Leds
Grounding Important: You must ground the support rail on which you mount the ClipX. If you want to mount the ClipX in a different way, such as on a wall, you must ground the housing by way of the mount.
Seite 27 • DI, GND (Ground) Digital-In: Reference potential for DI1 and DI2. • X, GND ClipX bus: Reference potential for ClipX bus (CxA, CxB) and Sync; on the BM40PB PROFIBUS-GND is also connected by this. • AI, GND Analog-In: Reference potential for U-In and I-In; the adjacent measurement inputs for voltage and current.
Seite 28: Health-Monitoring, Leds
Abb. 13: Assignment of the LEDs to the interfaces on the BM40IE and BM40PB. The BM40 only has the system LED. The following tables list the states indicated by the LEDs. The LEDs flash about once a second in flash mode, and about five times a second in rapid-flash mode. ClipX Electrical connections, LEDs...
Seite 29 System LED (SYS) Status Meaning No supply voltage, or ClipX defective. The ClipX has fully booted up, and is ready. green Error in PPMP connection (if activated) or Error on ClipX bus: – One or more of the expected devices is not transmit- ting, or not responding –...
Seite 30 – Error in the D/A converter rapidly – Error in communication with a 1-wire TEDS – Error in the RAM of the ClipX (not in the RAM of the CPU) – Working standard calibration invalid – Error in communication with the fieldbus hardware in the ClipX One of the status bits is set.
Seite 31 LED state during a firmware update Status Meaning The ClipX is booting up (initializing everything). On or flash- The ClipX checks the file integrity, copies or expands files. Flashing Yel- low/red The ClipX clears the CPU flash memory. Yellow The ClipX stores the new program in the CPU flash.
Seite 32 2.5 Hz Possible cause: A change specified by the master is not possible. Single flash Local error: The ClipX has autonomously changed the Eth- erCAT status. Possible causes: – A host watchdog timeout has occurred, – synchronization error. In this case the device switches automatically to the SAFE-OPERATIONAL state.
Seite 33 The ClipX is not on, or has no IP address. Flashing No network connection. But the ClipX has been assigned (1 Hz) an IP address. green The ClipX is connected to a network device, e.g. a switch. ClipX Electrical connections, LEDs...
Seite 34 Flashing Connection timeout. (1 Hz) One or more connections to this ClipX are in timeout. This status will only be terminated when all connections have been restored or you reset the ClipX. Duplicate IP address. The ClipX has detected that the IP address assigned to it (and set) is already being used in the network.
Seite 35 Modbus TCP LEDs (RUN, ERR, only BM40IE) Status Meaning The ClipX is not ready. Flashing at The ClipX is ready, but no IP address has been configured. 1 Hz Flashing at The IP address has been configured, the ClipX is waiting to 5 Hz connect.
Seite 36: Connecting The Supply Voltage
Supply 10 … 30 V Abb. 14: Supply voltage at plug terminal X2 For each ClipX you must provide a power output of 5 W plus the power required for ana- log and digital outputs. Use an appropriately dimensioned cable for the supply voltage to avoid an excessive voltage drop when operating multiple devices.
Seite 37: Connecting Transducers
19), and the shielding of cables („Shielding and grounding design“ on page 22). The signals of the connected sensor or signal are digitized by the ClipX at 19.2 kHz. You can view various signal processing data values in your browser: •...
Seite 38: Strain Gage Full And Half Bridge, Voltage-Fed Piezo-Resistive Sensors
Sense lead + Bridge excitation voltage + Outer cable shield Cable wire colors (HBM transducer): bu = blue; gn = green; gy = gray; rd = red; bk = black; wh = white; Abb. 16: Plug terminal X4, 6-wire pin assignment; with half bridge, connector 4 is omit- ted;...
Seite 39 Sense lead + Bridge excitation voltage + Outer cable shield Cable wire colors (HBM transducer): bu = blue; gn = green; gy = gray; rd = red; bk = black; wh = white; Abb. 17: Plug terminal X4, 6-wire pin assignment; with half bridge, connector 4 is omit-...
Seite 40 Sense lead + Bridge excitation voltage + Outer cable shield Cable wire colors (HBM transducer): bu = blue; gn = green; gy = gray; rd = red; bk = black; wh = white; Abb. 18: Plug terminal X4, pin assignment in 6-wire configuration with Zero-Wire TEDS, version for D-sub-HD15;...
Seite 41 Bridge excitation voltage + Cable shield Feedback bridges for 4-wire circuitry Cable wire colors (HBM transducer): bk = black; bu = blue; rd = red; wh = white; Abb. 19: Plug terminal X4, 4-wire pin assignment; with half bridge, connector 4 is omit- ted;...
Seite 42 Sense lead + Bridge excitation voltage + Outer cable shield Cable wire colors (HBM transducer): bu = blue; rd = red; bk = black; wh = white; Abb. 20: Plug terminal X4, pin assignment in 4-wire configuration and with Zero-Wire TEDS, version for D-sub-HD15;...
Seite 43 Sense lead + Bridge excitation voltage + Outer cable shield Cable wire colors (HBM transducer): bu = blue; rd = red; bk = black; wh = white; Abb. 21: Plug terminal X4, pin assignment in 4-wire configuration with Zero-Wire TEDS, version for D-sub-HD15;...
Seite 44: Strain Gage Full Bridge For Applications In Areas With Potentially
You cannot use transducers with TEDS when using Zener barriers (safety barriers). Use the following components to connect transducers in areas with potentially explo- sive atmospheres to the ClipX (measuring circuit type Ex II (1) GD, [Ex ia] IIC): • Safety barriers 1-SD01A from HBM (Zener barrier) •...
Seite 45: Strain Gage Quarter Bridge (Single Strain Gage In 3-Wire Configuration)
You can also connect a single strain gage if you add a temperature stable resistor to the circuit at the ClipX input. The resistor must have the same resistance value as the strain gage. The 3-wire circuit keeps the zero point stable, but the resistance of the supply cables and the temperature influence on them changes the signal, because the loss in the cables to the strain gage is not compensated.
Seite 46 (2 at 2' and 3 at 3', also referred to as jumpers or feed- back bridges) if you are not using a 6-wire configuration (with 5 wires assigned). Otherwise a sensor error will be signaled, and you will not be able to measure (invalid measured value). ClipX Electrical connections, LEDs...
Seite 47: Temperature Measurement By Pt100
6.6.5 Temperature measurement by Pt100 With the ClipX, temperatures can be measured in degrees Celsius, Kelvin or Fahrenheit using a Pt100 resistor. The cable resistance is adjusted by way of the sense line. See also „Available connections and LEDs“ on page When using TEDS, measurements are initially always in °C.
Seite 48 Sense lead - Excitation voltage - Sense lead + Excitation voltage + Cable shield Analog GND Current input Voltage input Abb. 26: Plug terminal X4, electrical voltage source pin assignment; TEDS optional, view from below (solder side) ClipX Electrical connections, LEDs...
Seite 49 Sense lead - Excitation voltage - Sense lead + Excitation voltage + Cable shield Analog GND Current input Voltage input Abb. 27: Plug terminal X4, current source pin assignment; TEDS optional, view from below (solder side) ClipX Electrical connections, LEDs...
Seite 50 Sense lead - Excitation voltage - Sense lead + Excitation voltage + Cable shield Analog GND Current input Voltage input Abb. 28: Plug terminals X2 and X4, current drain pin assignment; TEDS optional, view from below (solder side) ClipX Electrical connections, LEDs...
Seite 51: Use Teds
Use TEDS When the ClipX is powered up, or a sensor is connected, the information in the TEDS module is read and the ClipX is set accordingly (sensor type, scaling, bridge excitation voltage, etc.). You can use transducers with both 1-Wire and Zero-Wire TEDS (TEDS module in the sense lines).
Seite 52 • For Pt100 (Resistive Temperature Detector) measurements are always in °C; the HBM Unit Conversion template cannot be used. However, you can set a different unit via your web browser's Amplifier menu. Any conversion template in the TEDS is not evaluated.
Seite 53 LOAD TEDS FILE to load the file containing the TEDS data into the ClipX's device storage. See also „Device storage (Device cloning)“ on page 100. The file name may comprise a maximum of 37 characters, including the extension .ted Select the file from the Available TEDS files drop-down list.
Seite 54: Connecting The Digital Inputs And Outputs
See also „Available connections and LEDs“ on page Digital inputs Housing, cable shield optional ClipX bus ClipX bus GND ClipX bus Sync Synchronization Digital In GND LOW: 0 V … 5 V Digital In 2 HIGH: 10 V …...
Seite 55 Abb. 30: Plug terminal X2, pin assignment of digital outputs Start-up behavior of the digital outputs On starting up the ClipX (power on), each output initially has a high output resistance. After initializing, the status of the settings is determined in the Start parameter set.
Seite 56: Connecting The Analog Output
Abb. 31: Plug terminal X3, pin assignment for analog output Start-up behavior On starting up the ClipX (power on), the analog output initially has a high output resis- tance. After initializing, the status of the settings is determined in the Start parameter set.
Seite 57: Using Multiple Clipx Devices, Clipx Bus
6.10 Using multiple ClipX devices, ClipX bus You can transfer one measured value with status from each of up to five other ClipX devices over the ClipX bus to a ClipX and then capture them simultaneously with the values of that device. The connections use line topology. The maximum cable length between two devices is 30 cm.
Seite 58 If you set Own Address for a device to 0, the ClipX bus will be deactivated for that device, meaning no other devices are visible, and no own signal can be transmitted. Housing, cable shields ClipX bus ClipX bus GND...
Seite 59: Synchronizing Multiple Clipx Cf Amplifiers
If you are using only sensors with direct voltage (DC) ampli- fiers, no synchronization is necessary. To synchronize, interconnect the Sync terminals of the devices and the ClipX bus GND terminals, unless you have already connected the latter to transmit measured values.
Seite 60 Type menu items. Synchronization is only possible for sensor types with carrier frequency (CF), not for DC. No synchronization of the time base or the A/D converters takes place. Housing, cable shields ClipX bus ClipX bus GND ClipX bus Sync Sync Synchronization...
Seite 61: Signal Phase Delays Within The Clipx And Over The Clipx Bus
Signal phase delays within the ClipX and over the ClipX bus The various modules in the ClipX are combined into a number of groups, each with fixed cycle times. This makes it easier to calculate the total phase delay of a signal. The fol- lowing diagrams indicate the phase delays of the various groups as well as any poten- tial additions you might need to allow for the hardware of inputs/outputs.
Seite 62 5.993 9.060 7.427 11.260 8.860 13.460 11.010 16.760 12.546 19.117 14.593 22.260 17.460 26.660 21.760 33.260 27.135 41.510 28.927 44.260 36.093 55.260 43.260 66.260 54.010 82.760 57.593 88.260 71.927 110.260 86.260 132.260 107.76 165.26 123.12 188.83 ClipX Electrical connections, LEDs...
Seite 63 1075.26 1650.26 0.35 1228.83 1885.97 0.28 1535.97 2357.40 0.25 1720.26 2640.26 2150.26 3300.26 0.16 2687.76 4125.26 0.15 2866.93 4400.26 4300.26 6600.26 0.075 5733.59 8800.26 0.05 8600.26 13200.26 0.035 12286.0 18857.4 0.025 17200.3 26400.3 0.02 21500.3 33000.3 ClipX Electrical connections, LEDs...
Seite 64 Some signals might also have sources from other groups. For example, the analog out- put might deliver a signal from the ClipX bus. In these cases, you must add the propaga- tion time of the source signal's group in order to get the total propagation time: Example 1 Phase delay from input, e.g.
Seite 65 Asynchronous transfer of the values on the ClipX bus is complete after max. 1 ms, i.e on the next cycle. Abb. 37: Maximum phase delay for group 2: 1 ms...
Seite 66 ClipX bus in order to get the time from the sensor until a response occurs: 1.69 ms min. and 2.742 ms max. with 1 kHz Bessel filter. So the total phase delay is 1.94 … 3.992 ms.
Seite 67 Group 4: Data from ClipX to fieldbus master typ. 0.375 … 1.15 ms 250 μs max. 0.62 ms with EtherCAT / PROFINET max. 2.1 ms with EtherNet/IP™ / PROFIBUS Update rate 1 ms with Modbus TCP EtherCAT / PROFINET Period duration...
Seite 68 ClipX bus Digital input Ethernet typ. 100 μs Fieldbus Group 3 0.75 … 2.25 ms Digital output (+250 μs) ClipX bus (+1 ms max.) Sensor Group 1 Group 2 max. 1 ms min. 312 μs Analog output (+52 μs) Fieldbus Group 4 0.625 …...
Seite 69: Starting Up The Clipx
Power-up and operating behavior When the ClipX is powered up, all the inputs and output remain at 0 or 0.0 V as appropri- ate. The start parameter set is loaded and activated first (= initialization). As soon as the ClipX has initialized, the outputs are set to the preset or calculated values (factory setting for the digital outputs: 0, not inverted).
Seite 70: Connecting A Web Browser To The Clipx
„Set Ethernet address of PC“ on page b) Connect your PC either directly to the ClipX or connect your PC and the ClipX to your network or switch. c) After connecting, wait about one minute for the ClipX and PC to set their addresses before connecting.
Seite 71 Enter ClipX/ or http://ClipX/ or http://ClipX.local in the address bar. Enter 192.168.0.234 if you are using the fixed (static) IP address of the ClipX – see „Resetting Ethernet network settings (DHCP), enabling fixed IP address“ on page The start screen (Login) with User Management is displayed. From it, select your user level or the Home menu.
Seite 72: No Device Found
„No device found?“ on page Linux Under Linux you can also type one of the following lines to call up a list of ClipX devices and their IP addresses or MAC addresses respectively and enter them in your browser: $ nmblookup clipx...
Seite 73 • In Windows XP only the name resolution under NetBIOS is available. • For name resolutions via NetBIOS, you should only ever connect one ClipX as long as you have not changed the device names. • UPnP is only available as from Windows 7.
Seite 74: Possible Cases And Their Effects When Connected Via Ethernet
Possible cases and their effects when connected via Ethernet When connecting between the PC and ClipX the following cases may arise: No server in the network, the PC has no address (DHCP is used), and the ClipX is likewise set to DHCP (factory default setting).
Seite 75 Activate Use the following IP address and enter an address with which the first three groups of numbers match the groups of numbers of the HBM device and only the last group of numbers contains a different number between 1 and 254. The last group of numbers must not match the one on the HBM device.
Seite 76 Activate Use the following IP address and enter an address with which the first three groups of numbers match the groups of numbers of the HBM device and only the last group of numbers contains a different number between 1 and 254. The last group of numbers must not match the one on the HBM device.
Seite 77 (static) IP address 192.168.0.234 (from firmware 2.0). In both cases you must press the Reset button on the front of the ClipX while powering up. You can also use the Reset button to temporarily disable user management –...
Seite 78 Each press must be held for at least 0.5 seconds, and the pause between them must not be more than 3 seconds. If the ClipX has successfully detected the button presses, the system LED flickers yellow and the ClipX reboots. The fixed IP address is then set.
Seite 79: User Management
Forgotten your password? You can temporarily disable user management by pressing and holding down the Reset button on the front of the ClipX while logging in or changing a password (any password is accepted, including a blank password field). You will normally need a second colleague to press the button while you are logging in.
Seite 80: Setting The Clipx Using A Web Browser
LED of the ClipX being used flash red/green if you have connected multiple ClipX devices. The start screen of the ClipX displays the current measured values (gross and net sig- nals), peak and captured values, the status of the limit value switches and the digital inputs and outputs, as well as the values of the calculated channels and the values transmitted over the bus systems.
Seite 81: Assistant To Measure Sensors
This mode is suitable when you are not able to apply a constant load (force/pres- sure/torque, etc.). The peak values are calculated over your measuring time and displayed. You can either enter the physical value of the load manually or import it over the ClipX bus or via one of the interfaces. Procedure Select the Mode.
Seite 82: Calculation Functions
Either enter the reference values (the unit will be applied from the Amplifier menu, though you can change it here) or specify the signal source for the reference values (e.g. from the ClipX bus). Start the measurement. In static measuring mode, the sensor is first measured under no load. Then you must apply a load to the sensor and start the second measurement.
Seite 83 The tolerance window combines several functions: Acquisition of minimum, maximum, peak-to-peak and arithmetic mean and monitoring of exceeding/undershooting a limit for a definable period of time. You can also determine the value of another channel when an extreme value is reached. ClipX Starting up the ClipX...
Seite 84 The Duration output is not influenced by this. The Hold Channel is not checked for validity. If the Duration (time between start and stop) is more than 100 s, the mean value is no longer updated and is marked as invalid. ClipX Starting up the ClipX...
Seite 85 Threshold High = 1 → NOK Input OK Threshold High Maximum Value Peak-to-Peak Minimum Value Threshold Low Start Stop Duration Abb. 44: Tolerance window; Monitoring for underflow and overflow See also „Peak with capture“ on page 84 ClipX Starting up the ClipX...
Seite 86 If the source signal Input is invalid, no analysis is carried out. If the signal of the Hold Channel is invalid at the time of a peak value, the value is stored, but is marked as invalid. ClipX Starting up the ClipX...
Seite 87 Threshold Hysteresis Trigger Flag Abb. 46: Trigger condition is Above threshold Example 2: Above or below threshold mode Signal at Input Hysteresis Threshold Hysteresis Trigger Flag Abb. 47: Trigger condition is Above or below threshold ClipX Starting up the ClipX...
Seite 88 – see diagram and table below. The Measured Value is continually updated throughout the time (current measured value). After a restart (Device menu), a zero measurement is first performed with the duration of Zero Value Tracking Time. ClipX Starting up the ClipX...
Seite 89 The specified limit value is used in the example for both start conditions. Use a User- defined Constant (Calculated Channels menu at bottom) for the limit value. Also set the Start Measure with and Start Zeroing with conditions to 0 (internal constant). ClipX Starting up the ClipX...
Seite 90 Wait for end of measurement delay. Status during measuring time. When the measurement is complete, the maximum, minimum, peak-to-peak and mean values are updated. Wait for start of zero measurement or undershooting of limit value. ClipX Starting up the ClipX...
Seite 91 (Y channel) must act along the distance (X channel). You will need the measured values of a different channel for the calculation, e.g. via the ClipX bus – see „Using multiple ClipX devices, ClipX bus“ on page 55.
Seite 92 As soon as the source signal is valid again, new values are calculated. The calculation is not reset however, so you must wait the phase delay time for the cal- culation to resettle. ClipX Starting up the ClipX...
Seite 93: Comb Filter
7.4.2.11 Adder, Multiplier and Divider Multiplies up to four source signals and adds together up to four of those terms in its adder/multiplier function. You can use constants as source signals to multiply channels ClipX Starting up the ClipX...
Seite 94 Both: 11 Start/Stop Abb. 50: Example for the counter function If the maximum counter reading (10 ) is exceeded, the output signal becomes invalid and the counter stops. After a timeout or reset, the counter restarts. ClipX Starting up the ClipX...
Seite 95 You will need the measurement values of a different channel for the calculation, e.g. via the ClipX bus. The calculation results in two output channels: one with the x values and one with the y values. The angle value must be in degrees (-360° to +360°).
Seite 96 *s + 1 Abb. 53: Block diagram of the PID controller You cannot define the PID controller as a simple P controller. At least one I element must be present in addition (T ≥ 0.01 s). ClipX Starting up the ClipX...
Seite 97: Signal Generator
Counter function At an offset of 0 the counter generates a number between -Amplitude and +Amplitude that is incremented by one each time by the update rate (1000 Hz). Any entered fre- quency is ignored. ClipX Starting up the ClipX...
Seite 98 Pulse Length before the level is reset to inactive. If you enter 0 for the Pulse Length, the flag is set to active at least for one update interval (1/update rate = 1 ms). The maximum interval is 200,000 seconds. The Pulse Length should be shorter than the ClipX Starting up the ClipX...
Seite 99 If both the Standstill Flag and the Near Zero Flag are set, the Output is set to 0. Standstill detection Specify the Time within which the Amplitude must be less than indicated. If this condi- tion is met, the Standstill Flag is set. ClipX Starting up the ClipX...
Seite 100 Input 1 Low (0) High (1) Input 2 High (1) Low (0) Input 3 High (1) High (1) Input 4 If one of the source signals is invalid, the output signal will become invalid as well. ClipX Starting up the ClipX...
Seite 101: Using Parameter Sets
Using parameter sets You can store up to 10 parameter sets in the ClipX. A parameter set contains almost all the settings of the various menus for Amplifiers (sensors), Calculated Channels, Peak Values and Limit Switches etc. It does not include the network settings, TEDS usage, the passwords, the visualization, fieldbus and ClipX bus settings and settings for synchro- nization of the CF amplifiers.
Seite 102: Device Storage (Device Cloning)
BACKUP Click on . The ClipX creates a ZIP file. The file name is composed of the device name, the UUID (serial number) and the current date, e.g. ClipX_009043-20180424.zip. Depending on your browser setting, you are prompted to select a folder, or the file is saved to your Download folder.
Seite 103 ClipX. The file name must not contain any special characters (umlauts) or blanks, only ASCII letters and numbers, dashes (-) and (underscores (_). At least one, and a maximum of 130, characters are allowed.
Seite 104 ClipX Starting up the ClipX...
Seite 105: Operation Via Ethernet/Opc Ua/Ppmp
ClipX's web server, one TCP/IP connection and one PPMP connection. You can also operate the ClipX with no fieldbus, or in addition to the fieldbus via the Ethernet port on X1. When operating simultaneously via fieldbus and Ethernet, you must make sure you do not access the same settings simultaneously, as the same resources (buffer memory etc.) are used internally for all variants.
Seite 106 WLAN connections, the reliability of a connection cannot be guaranteed under all circumstances. So make sure that a connection is set up and the ClipX is ready to receive before you send commands.
Seite 107 You can also use CRLF in place of LF The FIFO parameters and control flags are described under General and system objects: FIFO. The working method is described under „Operation and content of the ClipX-FIFO“ on page 107 „General and system objects“ on page 170.
Seite 108 „List of signal references“ on page 218 +1). In this example, the gross measurement value is valid, as are the peak values and cap- tured values. The values on the ClipX bus are invalid (0: valid; 1: invalid). Example 3: Zero balancing (zeroing) Function...
Seite 109: Operation And Content Of The Clipx-Fifo
Operation and content of the ClipX-FIFO Use the ClipX-FIFO to record measurement values over a period of time or during an interesting process step. The control system can then read out the values via the Ether- net interface or one of the fieldbuses. You can have the recording performed continu- ously on a start signal or control it via various trigger conditions.
Seite 110 Only then an entry is made in the FIFO (time and all signal sources). FIFO control flags Set the control flags to 0 to stop recording and clear the active fill mode. ClipX Operation via Ethernet/OPC UA/PPMP...
Seite 111 „Accessing via standard Ethernet and object dictionary“ on page 103. The first 32 bytes (header data) are 8 values with 4 bytes each. The byte order Little Endian is used, i.e. the first byte is the LSB (Least Significant Byte). ClipX Operation via Ethernet/OPC UA/PPMP...
Seite 112 (number of values per second) in order to obtain a small jit- ter between the devices. For example, use for all ClipX a digital input with the same signal. Since the digital inputs are sampled in a grid at 1 ms, the time for a change should not be less than 1.2 ms to ensure reliable detection.
Seite 113: Using Opc Ua
„Available connections and LEDs“ on page 24). The OPC UA micro-profile is implemented in the ClipX; most OPC UA tools are suitable for configuration purposes. You can use both OPC clients and OPC Scada systems with the ClipX. After enabling (choose Network -> IoT protocol: OPC UA), you are offered two alterna- tives for the endpoint URL: with IP address or with device name.
Seite 114 OPC UA client. Abb. 56: Available objects (excerpt) Methods Each method is answered with "good" or "bad". "Good" means that the function was started but not necessarily ended. For more return values see table. ClipX Operation via Ethernet/OPC UA/PPMP...
Seite 115 As opposed to the reset max/min/p-p. maximum, mini- method, the values are mum and peak-to- not cleared, but remain in peak values. use. Filter fasttrack. The filter output — — value jumps to the filter input value. ClipX Operation via Ethernet/OPC UA/PPMP...
Seite 116 The type must match the data type in the object directo- Supported data types are BOOLEAN, UINT8, INT8, UINT16, INT16, UINT32, INT32, FLOAT, DOUBLE and STRING. Arrays are not supported. ClipX Operation via Ethernet/OPC UA/PPMP...
Seite 117: Using Ppmp
MAC address. This device ID must match in the ClipX and in the receiver, as must the channel names, because the receiver only identifies the measurement channels by this information.
Seite 118 PPMP receiver. If the socket tells the ClipX that three packets in a row could not be sent, the socket is closed and the connection is restarted. The connection is also restarted if no response...
Seite 119 The time stamp ts is the sampling time of the first measured value of each channel. The time offset of the following measured values is in the series $_time. The time source is the system time of the ClipX. For exact times, enter an NTP server in the Network menu. ClipX...
Seite 120 ClipX Operation via Ethernet/OPC UA/PPMP...
Seite 121: Operation Via Fieldbus
The following sections are only relevant for the BM40IE and BM40PB device variants. The BM40 has no fieldbus. You will find the device description files for cyclic data traffic between the PLC and ClipX on the HBM website: https://www.hbm.com/ClipX. After connecting to the ClipX through your browser, you can also download these files and the object dictionary by way of the Device Storage menu.
Seite 122 Important: The connections are not equivalent. Pay attention to the speci- fied direction IN/OUT. Pin assignment for BM40IE, EtherNet/IP™ Port 1 EtherNet/IP™ master or EtherNet/IP™ slaves or switch Port 2 Abb. 59: X6, X7: Pin assignment for EtherNet/IP™ ClipX Operation via fieldbus...
Seite 123: Data Types Used By The Clipx
Modbus TCP master or Modbus TCP slaves or switch Port 2 Abb. 61: X6, X7: Pin assignment for Modbus TCP Data types used by the ClipX The table below contains the abbreviations used in the command descriptions for the data types. Abbreviation Description...
Seite 124: Data Transfer From The Controller To The Clipx
The following table sets out the data and the speed at which the data are downloaded by the ClipX in the event of a change. The speed (cycle in ms) is not synchronized with the fieldbus, or with PROFINET IRT or EtherCAT Distributed Clocks. The inputs and out- puts of the ClipX are processed out of sync with the fieldbus.
Seite 125 Function Fieldbus UINT 16 control flags that can be used universally flags in the ClipX like internal flags, such as to reset peak values. These flags are transferred in the digital flags into bits 32 … 47. See also „Digital flags: List of I/O flags (I/O status)“...
Seite 126 USINT function – see „Object dictionary“ on page (Sub- 159. index) The ClipX only reacts to changes in Index, USINT Subindex, Padding Byte or Value. It does not (Pad- react if Index = 0x0000 (no operation). To ding) repeat reading or writing, change the request UDINT in at least one variable.
Seite 127 The following table sets out the data and the speed at which the data are updated by the ClipX in the event of a change. The speed (cycle in ms) is not synchronized with the fieldbus, or with PROFINET IRT or EtherCAT Distributed Clocks.
Seite 128 The echo of the control word – see section headed „Data transfer from the controller to UDINT the ClipX“ on page 122. The desired func- tion has been triggered when the received control word is equal to the one sent.
Seite 129: Settings For The Fieldbuses
The following sections set out the settings you need to make in your web browser for the respective fieldbuses. See also „Connecting a web browser to the ClipX“ on page „Setting the ClipX using a web browser“ on page 9.5.1 Settings for PROFINET In your browser, specify the device name (Name of Station).
Seite 130: Settings For Ethercat
You can specify all the settings via your EtherCAT configuration tool. To configure the ClipX, the EtherCAT master can either use the ESI file or – without an ESI file – download the object dictionary via the EtherCAT connection (device scan).
Seite 131: Settings For Ethernet/Ip
“Station Alias” (or “Second Address”), not “Input Word”. Then activate the configuration. You can download a default EtherCAT XML file via your web browser's Device Storage menu or from the HBM website: https://www.hbm.com/ClipX. 9.5.3 Settings for EtherNet/IP™...
Seite 132: Settings For Profibus
(Field value), Gross, Net, Minimum value, Maximum value, Peak-to-Peak, Captured value 1/2, ClipX bus value 1 … 6, Calculated value 1 … 6, External Eth. value 1/2 and Analog Output. If the status byte equals 0, the respective value is valid; if the status byte is not equal to 0, the value is invalid.
Seite 133 DPV1 objects R/W (access mode): RO = read only, RW = read and write, WO = write only. UINT = unsigned integer. Index and Subindex of the ClipX object directory are given for information only. ClipX object DPV1 directory No of...
Seite 134 ClipX object DPV1 directory No of Data Description bytes type Sub- Slot Index Index index FLOAT Calculated channel 0x44f0 2 value FLOAT Calculated channel 0x44f0 3 value FLOAT Calculated channel 0x44f0 4 value FLOAT Calculated channel 0x44f0 5 value FLOAT...
Seite 135 ClipX object DPV1 directory No of Data Description bytes type Sub- Slot Index Index index UINT32 Discharge Max 0x4021 divider UINT8 Signal source 0x4020 Min/Max UINT32 Clear Min/Max flags 0x4022 mask low UINT32 Clear Min/Max flags 0x4023 mask high UINT8...
Seite 136 ClipX object DPV1 directory No of Data Description bytes type Sub- Slot Index Index index UINT8 Captured value 1 0x4032 status 0: Valid 1: Invalid UINT8 Captured value 2 0x4032 status 0: Valid 1: Invalid UINT32 Captured value 1 0x4033...
Seite 137 ClipX object DPV1 directory No of Data Description bytes type Sub- Slot Index Index index UINT8 Captured value 2 0x4038 invert clear UINT8 Captured value 1 0x4039 valuesource UINT8 Captured value 2 0x4039 valuesource — Command CLEAR 0x403a captured value 1 —...
Seite 138 ClipX object DPV1 directory No of Data Description bytes type Sub- Slot Index Index index UINT8 Limit switch Reset 0x4603 command single 1 (1: reset) UINT8 Limit switch Reset 0x4603 command single 2 (1: reset) UINT8 Limit switch Reset 0x4603...
Seite 139 ClipX object DPV1 directory No of Data Description bytes type Sub- Slot Index Index index UINT8 Limit switch source 0x4606 UINT8 Limit switch source 0x4606 UINT8 Limit switch source 0x4606 UINT8 Limit switch mode 1 0x4607 UINT8 Limit switch mode 2...
Seite 140 ClipX object DPV1 directory No of Data Description bytes type Sub- Slot Index Index index UINT8 Limit switch reset 0x460a invert 2 UINT8 Limit switch reset 0x460a invert 3 UINT8 Limit switch reset 0x460a invert 4 UINT8 Analog output mode...
Seite 141 0 … 6 UINT8 ClipX bus, highest 0x4380 address 0 … 6 UINT8 ClipX bus, value 0x4380 index to send 0 … 31 UINT16 ClipX bus, cycles per 0x4380 second UINT16 ClipX bus, restart 0x4380 counter ClipX Operation via fieldbus...
Seite 142 ClipX object DPV1 directory No of Data Description bytes type Sub- Slot Index Index index UINT8 TEDS, select zero / 0x4300 1-Wire-connection — Command: Read 0x4300 TEDS serial from HW (TID) STRING Command: Read 0x4300 TEDS serial from buffer (TID)
Seite 143 ClipX object DPV1 directory No of Data Description bytes type Sub- Slot Index Index index UINT16 Boot parameter set 0x4270 UINT8 Digital input switch 0x4270 mode 0: Off 1: Digital IN 0 2: Digital IN 0+1 — Command: Activate 0x4270...
Seite 144 ClipX object DPV1 directory No of Data Description bytes type Sub- Slot Index Index index STRING Name of parameter 0x4271 set 5 STRING Name of parameter 0x4271 set 6 STRING Name of parameter 0x4271 set 7 STRING Name of parameter...
Seite 145 ClipX object DPV1 directory No of Data Description bytes type Sub- Slot Index Index index UINT32 CRC of a parameter 0x4272 set 8 in RAM cache UINT32 CRC of a parameter 0x4272 set 9 in RAM cache UINT8 Device type count...
Seite 146 ClipX object DPV1 directory No of Data Description bytes type Sub- Slot Index Index index FLOAT Process value 0x6130 UINT8 Tare offset count 0x6138 FLOAT Tare offset 0x6138 UINT8 Autotare count 0x6139 UINT32 Autotare 0x6139 UINT8 Process net value 0x6140...
Seite 147 ClipX object DPV1 directory No of Data Description bytes type Sub- Slot Index Index index FLOAT Analog OUT scale 1 0x6320 source value (in physical unit) UINT8 Analog OUT scale 1 0x6321 electr. value count (always 1) FLOAT Analog OUT scale 1 0x6321 electr.
Seite 148 ClipX object DPV1 directory No of Data Description bytes type Sub- Slot Index Index index UINT32 HW revision 0x4900 STRING IM function tag 0x4900 STRING IM location tag 0x4900 STRING IM installation date 0x4900 STRING IM descriptor 0x4900 UINT16 Slot count...
Seite 149: Settings For Modbus Tcp
You can also choose more than one option. If you do, the settings are activated in the following order: The ClipX is trying to obtain an address from the DHCP server. The ClipX is trying to obtain an address via BOOTP.
Seite 150: Measured Value Status: List Of Status Bits
The ClipX is waiting for a connection. Modbus: RUN The gateway ClipX is connected. Register for transferring from ClipX to Modbus (input) See also „Data transfer from the ClipX to the controller“ on page 125. Discrete Input reg- Meaning Format...
Seite 151 Captured value 1 REAL 26 … 27 Captured value 2 REAL 28 … 29 ClipX bus value 1 (ClipX bus 1) REAL 30 … 31 ClipX bus value 2 (ClipX bus 2) REAL 32 … 33 ClipX bus value 3 (ClipX bus 3) REAL 34 …...
Seite 152 Value Dependent on object Response to write request sent to object directory Register Meaning Format Index UINT16 Bits 0 … 7: Subindex UINT16 Bits 8 … 15: Error code 83 … 84 Value Dependent on object ClipX Operation via fieldbus...
Seite 153 Register for transferring from Modbus to ClipX (output) See also „Data transfer from the controller to the ClipX“ on page 122. Holding Coil Meaning Format register 0 … 31 0 … 1 Control word. Bit array „The control word“ on page 158.
Seite 154 The following table sets out the bits set in the measurement status (32 bits) if the signal in question is invalid. You can change some of the (default) signal names, e.g. ClipX bus value 1 to Pressing force. This means your names might differ from the ones in the table.
Seite 155: System Status: List Of Status Bits
The following table sets out the bits in the system status (32 bits) if the status in ques- tion is set. Status/error Explanation for bit set Device ready The ClipX is switched on, initialized, and the Ether- net connection is live. Sync Master The device is configured as the master for CF syn- chronization.
Seite 156 The ClipX bus is not working correctly. Check the wiring of the bus system. Error external RAM Error in the RAM of the ClipX (not in the RAM of the CPU). Make a note of the error type and contact „Technical support“ on page 231.
Seite 157 Status/error Explanation for bit set Error factory calibra- There is an error in the calibration of the ClipX. tion Make a note of the error type and contact HBM „Technical support“ on page 231. Test signal active The test signal is activated, no measured values are captured.
Seite 158: Teds Status: List Of Status Bits
The information in the TEDS module contains errors and cannot be evaluated. Try to save the TEDS information to the module again (requires different hardware; the ClipX cannot write to a TEDS mod- ule). No data The TEDS module does not contain any data; the first 256 bytes are 0 or 255 (new unwritten module).
Seite 159 Flags 1 to 16 of the fieldbus. I/O status High word 48 … 63 Flags 1 to 16 transmitted via Ethernet. No output, i.e. not assigned. This is useful for unused flags, for exam- ple, and is the default setting for calculations. ClipX Operation via fieldbus...
Seite 160: The Control Word
1 (Tare) is already set, taring is triggered again on every change of one of the other bits. The control word comprises 32 bits; the bits not listed here are reserved for later upgrades. The control word is acknowledged by ClipX – see „Data transfer from the ClipX to the controller“ on page 125.
Seite 161: Object Dictionary
For most applications, the cyclic data that can be transmitted over the respective field- bus are sufficient. For special applications, the object dictionary is available. You can use it to access all the settings of a ClipX. You can use the object directory with the fieldbuses or via Ethernet or with OPC UA.
Seite 162 Index (16 bit), 0x0000 … 0xffff in hexadecimal format. SubIdx Subindex (8 bit), 0 … 255 in decimal format. Type Data type, see also „Data types used by the ClipX“ on page 121. Access W: Write R: Read RO: Read only...
Seite 163: How Do You Access The Clipx Objects
9.7.1 How do you access the ClipX objects? See also „Data transfer from the controller to the ClipX“ on page 122, „Data transfer from the ClipX to the controller“ on page 125 „Examples of object access via the fieldbus“ on page 164.
Seite 164 Reading or writing settings multiply The ClipX only reacts to changes in Index, Subindex, Padding Byte or Value. It does not react if Index = 0x0000 (no operation). To repeat reading or writing, change the request in at least one variable. For example, set the index first to zero and then back to the desired value.
Seite 165 Byte, see above) you must also specify a parameter here, e.g. 0. The Zero command is SDO 0x4410,4,0LF thus Write request from the controller to the ClipX (Object Dictionary Write Request) Data Field name Explanation type Index UINT Index of object to write.
Seite 166: Examples Of Object Access Via The Fieldbus
The variables table might look like this for example: Abb. 63: Variables table (example) The values are set and read in a watch table (Extended Mode). In the following example the currently displayed color of the system LED is polled (object 0x4200.6). ClipX Operation via fieldbus...
Seite 167 Abb. 65: Watch table after polling a non-existent object In the example, the error "Not found" (value 4 in line 7) is outputted. In the following example effect 9 (rapid green flashing for 10 s) is set for the system LED (object 0x4200.3). ClipX Operation via fieldbus...
Seite 168 In the example, the display is green (value 2, line "value") and valid, as no error bit (last- but-one line "error") is set. In the following example an attempt is made to read a non-existent object. ClipX Operation via fieldbus...
Seite 169 In the following example effect 9 (rapid green flashing for 10 s) is set for the system LED (object 0x4200.3). Abb. 69: Setting an effect for the system LED Effect 9 (line "value") was set, as no error bit (last line "error") is set. ClipX Operation via fieldbus...
Seite 170 9: Half bridge 5 mV/V (DC) 10: Half bridge 2.5 mV/V (DC) 11: Half bridge 5 mV/V (CF) 12: Half bridge 2.5 mV/V (CF) 13: Full bridge 100 mV/V (DC) 14: Full bridge 800 mV/V (DC), UINT8. ClipX Operation via fieldbus...
Seite 171 Scaling, electrical value 2 (Field value 2). Scaling, physical value 2 (Process value 2). 0x44F2 Read or write unit of net STRING, length ≤ 10 charac- signal. ters. DC = direct voltage; CF = carrier frequency ClipX Operation via fieldbus...
Seite 172 Function Value 0x4200 Status bits, for significance 0 … 2 -1, UINT32, RO. of bits see „System status: List of status bits“ on page 153. Read or set the real-time STRING in format clock. hh:mm:ss dd.MM.yy. ClipX Operation via fieldbus...
Seite 173 0.6 s off, UINT8, WO. Control system LED for the Number of the effect (see sub- specified time. index 3) + 256 * time in sec- onds, 0 … 2 -1,UINT32. Status of the system LED. UINT8, RO. ClipX Operation via fieldbus...
Seite 174 Value 0x4200 Current color of the system UINT8, RO. LED. Type of synchronization for 0: Master CF amplifier. 1: Slave, UINT8. List of digital ClipX flags Index Subindex Flag types Value 0x4700 Digital flags Low 0 … 2 word. Digital flags High 0 …...
Seite 175 0x4271 1 … 10 Name of the parameter set STRING, RO. in question. Current parameter set STRING. name. You save the parameter set under this name with com- mand 0x4270.3. ClipX Operation via fieldbus...
Seite 176 „I/O objects“ on page 188. Index Subindex Function Value 0x4429 Reads all 6 ClipX bus val- 6 floating-comma values, sep- ues. All values originate arated by ; (semicolon), from the same bus cycle, STRING, RO. meaning there is little jitter An invalid measured value is between the values.
Seite 177 3: Active, late (the transfer is 0x4D00 Subscription status of ses- overdue). sion 2. 0x4D00 Publishing interval in ms 0 if passive. for the subscription of ses- sion 1. 0x4D00 Publishing interval in ms for the subscription of ses- sion 2. ClipX Operation via fieldbus...
Seite 178 1: Maximum since last sample 2: Minimum since last sample for test series 1 … 6, UINT8. 30 … 35 Number of digits (precision) 1 … 6: Number of transmitted digits of test series 1 … 6, UINT8. ClipX Operation via fieldbus...
Seite 179 UINT16, RO. FIFO (for up to six signal sources) See also „Operation and content of the ClipX-FIFO“ on page 107. 6 FIFO channels with 1000 values (4000 from firmware 2.0) each are available for storing measured values. The oldest values are overwritten when all memory locations are occupied. At the same time the overflow bit is set (FIFO control flags).
Seite 180 Time of recording the first Date and time, e.g. "17.08.18 value in the FIFO according 14:00:37", STRING, RO. to the ClipX date/time. 0x4428 Command: Read a FIFO If there are no values in the entry from all 6 FIFO chan- FIFO, subindex 21 …...
Seite 181 0. You should stop a still running recording before the command and read out the FIFO memory, since the FIFO memory is not deleted. The bit is deleted after execution. ClipX Operation via fieldbus...
Seite 182: Measuring Channel Objects
See also „Additional CoE ters, parameters 1 … 10 and 32 objects for EtherCAT/Twin- CAT“ on page 168. 0x44F3 Number of one decimal 0 … 6, UINT8. places; only used for dis- play in web browser. ClipX Operation via fieldbus...
Seite 183 12: Half bridge 2.5 mV/V (CF) 13: Full bridge 100 mV/V (DC) 14: Full bridge 800 mV/V (DC), UINT8. Unit for Pt100. 0: °C 1: K 2: °F, UINT8. DC = direct voltage; CF = carrier frequency ClipX Operation via fieldbus...
Seite 184 List of I/O flags (I/O status)“ on page 157. UINT32. "Clear Zero by" function, bit mask High word (32 bit). Invert "Clear Zero by" func- 0: Not inverted tion. 1: Inverted, UINT8. "Clear Zero Value" com- mand. ClipX Operation via fieldbus...
Seite 185 Test signal. FLOAT. Test signal active. 0: Not active 1: Active, UINT8. 0x440B Value in case of "invalid". FLOAT. Value active in case of 0: Not active "invalid". 1: Active, UINT8. (Only in case of value "invalid"). ClipX Operation via fieldbus...
Seite 186 2). Scaling status. 0: Valid 1: Invalid, INT8, RO. Scaling polynomial A / B 0x4417 FLOAT. Coefficient for x (x = electrical value). 0x4418 Coefficient for x Coefficient for x Coefficient for x Coefficient for x ClipX Operation via fieldbus...
Seite 187 1: Invalid, INT8, RO. Check the value inputs, e.g. whether the electrical values are ascending (from minus to plus). 0x4420 1 … 21 Interpolation points electri- FLOAT. cal values. 0x4421 1 … 21 Interpolation points physi- cal values. ClipX Operation via fieldbus...
Seite 188 Sensor type ID, UINT32, RO. Model. Sensor type/model as text, STRING, RO. Measurement Location ID. Measurement location ID, UINT32, RO. Serial number. Serial number, UINT32, RO. Version number. Version number, UINT32, RO. Version Letter. Version letter, STRING, RO. ClipX Operation via fieldbus...
Seite 189 Calibration period in days, UINT32, RO. Calibration Date. Calibration date, STRING, RO. Calibration Initials. Calibration initials, STRING, RO. HBM User Defined ID. User defined ID, max. 15 ASCII characters, STRING, RO. HBM Channel Name. Channel name, max. 45 ASCII characters, STRING, RO.
Seite 190: I/O Objects
Low List of I/O flags (I/O status)“ on word (32 bit). page 157. UINT32. 0x4703 1 … 2 Digital output 1 … 2, bit mask of digital flags High word (32 bit). ClipX Operation via fieldbus...
Seite 191 0 … 63, UINT8. 2 (ms). 0x470C 1 … 2 Invert digital output 1 … 2. 0: Not inverted 1: Inverted, UINT8. 0x470D 1 … 2 Debounce time for digital 0 … 63, UINT8. input 1 … 2 (ms). ClipX Operation via fieldbus...
Seite 192 0: Not active “invalid” signal. 1: Active, UINT8. (Only in case of value “invalid”). Test signal (electrical). FLOAT. Activate test signal. 0: Not active 1: Active, UINT8. Validity of two-point scal- 0: Valid ing. 1: Invalid, INT8, RO. ClipX Operation via fieldbus...
Seite 193 ClipX bus Index Subindex Function Value 0x4380 Own address. 0: Off 1 … 6: Address, UINT8. Highest address (total 0: Off number of devices on the 1 … 6: Number, UINT8. bus). Source (signal transmitted 0 … 31, see „List of signal refer- over the bus).
Seite 194 Change order. n = 1 … 5, UINT16, WO; The block at position n is exchanged with the block at position n+1. Attention: The parameters of the exchanged blocks thus also exchange their indices (0x510n and 0x510n+1). ClipX Operation via fieldbus...
Seite 195 Unused outputs are assigned the value 48 by default (see „List of signal references“ on page 218). You can also use the value to free up an assigned output in order to use it in another calculation. ClipX Operation via fieldbus...
Seite 196 218, UINT16. Input x Input x Input x Input x Input x Input x Input x Input x Input x Output y. 21 … 26, 48, see „List of signal references“ on page 218, INT16. ClipX Operation via fieldbus...
Seite 197 157. UINT8. Input x Input x Output y Flag number 12 … 19, 64, see „Digital flags: List of I/O flags Output y (I/O status)“ on page 157, UINT8. Output y Output y ClipX Operation via fieldbus...
Seite 198 218, UINT16. Input x Input x Input x Input x Input x Input x Input x Input x Output Quotient y. 21 … 26, 48, see „List of signal references“ on page 218, Output Remainder z. INT16. ClipX Operation via fieldbus...
Seite 199 218, INT16. Start/Stop with. Flag number 0 … 63, see „Digi- tal flags: List of I/O flags (I/O status)“ on page 157. UINT8. Start on. 0: Start at High level 1: Start at Low level, UINT8. ClipX Operation via fieldbus...
Seite 200 FLOAT. 121 … 126 Coefficients a … a 131 … 136 Coefficients a … a 141 … 146 Coefficients a … a 151 … 156 Coefficients a … a 161 … 166 Coefficients a … a ClipX Operation via fieldbus...
Seite 201 Input radius. 0 … 47, see „List of signal refer- ences“ on page 218, UINT16. Input angle in °. Output x-coordinates. 21 … 26, 48, see „List of signal references“ on page 218, Output y-coordinates. INT16. ClipX Operation via fieldbus...
Seite 202 157. UINT8. Retriggerable. 0: No 1: Yes, UINT8. Result type. 0: Time in milliseconds 1: Time in seconds 2: Frequency (Hz), UINT16. Output result. 21 … 26, 48, see „List of signal references“ on page 218, UINT16. ClipX Operation via fieldbus...
Seite 203 Flag number 12 … 19, 64, see „Digital flags: List of I/O flags (I/O status)“ on page 157, UINT8. Output peak value. 21 … 26, 48, see „List of signal references“ on page 218, Output captured value. INT16. ClipX Operation via fieldbus...
Seite 204 1: Count rising edges 2: Count falling edges 3: Count both edges, INT16. Timeout after (ms). UINT32. Threshold Value for Flag. Output Counter Value. 21 … 26, 48, see „List of signal references“ on page 218, INT16. ClipX Operation via fieldbus...
Seite 205 157. UINT8. Output Measured Value 21 … 26, 48, see „List of signal (net). references“ on page 218, INT16. Output Mean. Output Maximum Value (Max). Output Minimum Value (Min). Output oscillation width (peak-to-peak). ClipX Operation via fieldbus...
Seite 206 „Digital flags: List of I/O flags (I/O status)“ on page 157, UINT8. Commands "Measurement 3: Start Measure …". 4: Start Zeroing, UINT8. Output Status. 21 … 26, 48, see „List of signal references“ on page 218, INT16. ClipX Operation via fieldbus...
Seite 207 „Digital flags: List of I/O flags (I/O status)“ on page 157, UINT8. Level Active Timer Flag. 0: High level is issued at output during pulse length 1: Low level is issued at output during pulse length, UINT8. ClipX Operation via fieldbus...
Seite 208 21 … 26, 48, see „List of signal able. references“ on page 218, INT16. Output Min/Max Flag. Flag number 12 … 19, 64, see „Digital flags: List of I/O flags (I/O status)“ on page 157, UINT8. ClipX Operation via fieldbus...
Seite 209 Output Threshold High, flag Flag number 12 … 19, 64, see for upper threshold value „Digital flags: List of I/O flags exceeded. (I/O status)“ on page 157, UINT8. Output Threshold Low, flag for lower threshold value undershot. ClipX Operation via fieldbus...
Seite 210 List of I/O flags (I/O Stop with. status)“ on page 157. UINT8. Output result. 21 … 26, 48, see „List of signal references“ on page 218, Output Result Max. UINT16. Output Y Max. Output X Max. ClipX Operation via fieldbus...
Seite 211 4: Butterworth high-pass IIR 6th order 5: Bessel high-pass IIR 6th order, UINT16. Cut-off frequency (-3 dB). 0.1 … 100 Hz, FLOAT. Output. 21 … 26, 48, see „List of signal references“ on page 218, UINT16. ClipX Operation via fieldbus...
Seite 212 UINT8. Near-zero flag. Flag number 12 … 19, 64, see „Digital flags: List of I/O flags (I/O status)“ on page 157, UINT8. Output. 21 … 26, 48, see „List of signal references“ on page 218, UINT16. ClipX Operation via fieldbus...
Seite 213 Flag number 0 … 63, see „Digi- tal flags: List of I/O flags (I/O Control bit 2. status)“ on page 157. UINT8. Output. 21 … 26, 48, see „List of signal references“ on page 218, UINT16. ClipX Operation via fieldbus...
Seite 214 0 … 47, see „List of signal refer- ences“ on page 218, UINT16. Cut-off frequency (-3 dB). 2.0 … 100 Hz, FLOAT. Output. 21 … 26, 48, see „List of signal references“ on page 218, UINT16. ClipX Operation via fieldbus...
Seite 215: Objects Of The Clipx Functions
4.0 … 500.0, FLOAT. Filter frequency 2. Output. 21 … 26, 48, see „List of signal references“ on page 218, UINT16. 9.7.7 Objects of the ClipX functions Peak values Index Subindex Function Value 0x4020 Select signal source. 0 … 31, see „List of signal refer-...
Seite 216 Clear by inverting. 0: Not inverted 1: Inverted, UINT8. 0x4039 1 (2) Select signal source. 0 … 31, see „List of signal refer- ences“ on page 218, UINT8. 0x403A 1 (2) “Delete” command. 0x403B 1 (2) “Hold” command. ClipX Operation via fieldbus...
Seite 217 (32 bit). List of I/O flags (I/O status)“ on page 157. UINT32. 0x4609 1 … 4 Clear by, bit mask High word (32 bit). 0x460A 1 … 4 Clear by inverting. 0: Not inverted1: Inverted, UINT8. ClipX Operation via fieldbus...
Seite 218: Cia 404 Objects
0, UINT32, WO. 0x6130 Analog input process value. Gross measurement value in the unit of the physical vari- able, FLOAT, RO. 0x6138 Tare zero. Tare value in the unit of the physical variable, FLOAT. ClipX Operation via fieldbus...
Seite 219 3: Bessel low-pass filter 4: Butterworth low-pass filter, UINT8. 0x61A2 Analog input filter cut-off If an unsupported frequency is frequency. written, the ClipX changes the frequency to the nearest avail- able value, FLOAT. 0x6303 Analog output link output Supported values: physical value.
Seite 220: List Of Signal References
Enter 4 for the gross signal and 5 for the net signal for example. Designation Value Explanation Electrical value (field Input signal in the unit of the measured variable, value) e.g. in mV/V. Gross Gross signal. Net signal. ClipX Operation via fieldbus...
Seite 221 Captured value 1. Captured value 2 Captured value 2. ClipX bus value 1 Value on the device's ClipX bus with address 1 … 6. ClipX bus value 2 ClipX bus value 3 ClipX bus value 4 ClipX bus value 5...
Seite 222 5 User-defined con- stant 6 User-defined con- stant 7 User-defined con- stant 8 User-defined con- stant 9 User-defined con- stant 10 Target for unused Write only, must be applied to calculations for values unused output channels. ClipX Operation via fieldbus...
Seite 223: Calibration Certificates
55350 part 18. You can download this working standard calibration certificate through your browser and by choosing the Device Storage menu on the ClipX, and save it to your PC. The working standard calibration certificate for your ClipX is also available to down- load from the HBM website at https://www.hbm.com/en/6871/support-download-...
Seite 224 ClipX Calibration certificates...
Seite 225: Updating The Firmware
The ClipX is ready to run again after about five minutes. If the update fails, repeat it. After successfully updating, wait until the device is ready again before reconnecting. The SYS LED on the device lights up green to indicate when the device is ready again and that all settings are valid.
Seite 226 Status Meaning The ClipX stores the new program in the CPU flash. Flashing Yellow The ClipX checks the CPU flash memory. Flashing Green See also „Health-Monitoring, LEDs“on page ClipX Updating the firmware...
Seite 227: Diagnostics And Error Rectification, Faqs
IAGNOSTICS AND ERROR RECTIFICATION 12.1 Possible errors For the ClipX to be ready, the LEDs must light in the relevant colors – see „Health-Moni- toring, LEDs“ on page 26. You can identify by this whether the device has (has been assigned) an IP address, whether the device itself was initialized without error, or whether the fieldbus of the BM40IE or BM40PB is working correctly.
Seite 228 CF 2.5 mV/V Measuring range of full mV/V bridge CF 5 mV/V Measuring range of potentiometer Measuring range of 18.52 390.48 ohms Pt100 Analog output 10 V Analog output 4 … 20 ClipX Diagnostics and error rectification, FAQs...
Seite 229: Faqs
„Connecting a web browser to the ClipX“ on page Can I reset the Ethernet network settings (IP address) to their factory defaults? Yes. Use the push button on the front of the ClipX to do so – see „Resetting Ethernet network settings (DHCP), enabling fixed IP address“...
Seite 230 You can interconnect up to six devices over the ClipX bus. Each device can transmit a signal on the bus, so up to five signals from other ClipX devices are available on each device. The measured values are transferred automatically. All you have to do is specify on each device which signal is to be transferred, and at which address.
Seite 231 Can the channels of adjacent ClipX devices be offset? Yes. The value transmitted over the ClipX bus of a ClipX can be processed, i.e in calcula- tions or functions such as peak value, captured values, etc. Note that the values from the ClipX bus might have a delay of up to 1 ms relative to your own values.
Seite 232 Are there 3D (STEP) files for mechanical design (CAE) for ClipX? Yes. 3D STEP files are available for ClipX free of charge at https://www.hbm.com/ClipX. How do I get support if I have any problems? If you have any technical queries, HBM Support (Technical Support Center TSC, support@hbm.com) is available.
Seite 233: Technical Support
ECHNICAL SUPPORT If problems occur when working with the ClipX, you can use the following services: E-mail support support@hbkworld.com Telephone support Telephone support is available on all working days from 09:00 to 17:00 (CET): +49 6151 803-0 Fax support +49 6151 803-9100...
Seite 234 ClipX Technical support...
Seite 235: Maintenance
AINTENANCE The ClipX system is maintenance-free. You can download new firmware to the device as necessary however – see „Updating the firmware“ on page 223. Important: You must not open the device. Cleaning • Before cleaning, cut all connections, i.e. disconnect the (push-in or screw-type) plug terminals.
Seite 236 ClipX Maintenance...
Seite 237: Disposal
2002/96/EC. The symbol indicates that the device must not be disposed of as household garbage. As waste disposal regulations differ from country to country, please contact your local authority or HBM representative as necessary. ClipX Disposal...
Seite 238 ClipX Disposal...
Seite 239: Index
6x6 Matrix 81 Number-Channels 228 Peak with capture 84 PID controller 94 About ClipX 9 Polar-to-Cartesian coordinates 93 Procedure 80 Accuracy of the ClipX 229 Pulse-width measurement 96 Adder 91 Signal generator 95 Administrator (user level) 77 Timer 96 Tolerance window 81...
Seite 240 Ethernet Accessing via Ethernet and object dictionary 103 Data transfer Connecting to a browser 68 from the ClipX to the controller 125 Fixed address 75 from the controller to the ClipX 122 Ethernet interface Data types used 121 no device found 70...
Seite 241 Integrator 89 Fans 227 IP address FAQs 225, 227 Change IP address of PC 72 Fax support 231 Factory setting (DHCP) 75 Fixed IP address on ClipX 75 Fieldbus Resetting 75 Connecting 119 Pin assignment 119 Fieldbuses 119 LEDs Filter...
Seite 242 FIFO control flags 179 PID controller 94 Filters 182 Piezo-resistive sensors 36 General 170 Polar-to-Cartesian coordinates 93 List of digital ClipX flags 172 of the measuring channel 180 Possible errors 225 Parameter sets 172 Possible Ethernet connection cases 72 Scaling 184...
Seite 243 Safety instructions 5 Temperature measurement 45 Sampling rates 228 Timer 96 Scope of supply 13 Tolerance window 81 Setting the ClipX using a web browser 78 Transferring measured values to another ClipX 55 Setup software 227 Trigger 85 Shielding design 22...
Seite 244 Windows XP Change IP address of PC 74 ClipX Index...
Seite 245 DEUTSCH Bedienungsanleitung ClipX...
Seite 246 6.10 Mehrere ClipX verwenden, ClipX-Bus ....... . . 56 6.11 Mehrere ClipX-TF-Verstärker synchronisieren .
Seite 247 ClipX mit Webbrowser einstellen........
Seite 248 Objekte der ClipX-Funktionen ........
Seite 249: Sicherheitshinweise
Die zulässige relative Luftfeuchte bei 31 °C beträgt 95 % (nicht kondensierend); lineare Reduzierung bis 50 % bei 40 °C. • Das ClipX kann bis zu einer Höhe von 2000 m sicher betrieben werden. Umbauten und Veränderungen Das Gerät darf ohne unsere ausdrückliche Zustimmung weder konstruktiv noch sicher- heitstechnisch verändert werden.
Seite 250 Sicherheitstechnik in Betrieb zu nehmen, zu erden und zu kennzeichnen. Restgefahren Das ClipX-System entspricht dem Stand der Technik und ist betriebssicher. Der Leis- tungs- und Lieferumfang des ClipX-Systems deckt allerdings nur einen Teilbereich der Messtechnik ab. Sicherheitstechnische Belange der Messtechnik sind zusätzlich vom Anlagenplaner/Ausrüster/Betreiber so zu planen, zu realisieren und zu verantworten,...
Seite 251: Symbole Auf Dem Gerät
Schadstoff-Grenzwerten in elektronischen Geräten für die Lieferung nach China. CE-Kennzeichnung Mit der CE-Kennzeichnung garantiert der Hersteller, dass sein Produkt den Anforderungen der relevanten EG-Richtlinien entspricht. Die Kon- formitätserklärung finden Sie auf der Website von HBM https://www.hbm.com unter HBMdoc. Angaben in dieser Anleitung nachlesen und berücksichtigen. ClipX...
Seite 252 ClipX Symbole auf dem Gerät...
Seite 253: Überblick
Adobe Acrobat Reader. Sie erhalten den Acrobat Reader bei Bedarf (kostenlos) auf der Website von Adobe. ClipX-Steckbrief Mit dem Kauf eines ClipX-Messverstärkers haben Sie sich für ein kompaktes, leistungs- starkes und variables Messsystem in hoher HBM-Qualität entschieden. Sie können das ClipX über die Standard-Ethernet-Schnittstelle an einen PC anschließen und über den geräteinternen Webserver parametrieren und bedienen.
Seite 254 In dieser Anleitung verwendete Symbole Siehe auch „Sicherheitshinweise“ auf Seite Wichtig: Dieses Symbol weist auf ein wichtiges Detail oder eine Besonder- heit hin. Absätze mit diesem Symbol geben einen Tipp oder erläutern ein interessantes Feature. Absätze mit diesem Symbol enthalten zusätzliche Informationen. ClipX Überblick...
Seite 255: Clipx-Gerätetypen, Lieferumfang
ERÄTETYPEN IEFERUMFANG Das ClipX wird direkt auf eine Tragschiene montiert, andere Montagearten sind jedoch ebenfalls möglich. Das ClipX wird serienmäßig mit montagefreundlichen Steckklemmen in Push-In-Technologie geliefert. Sie können auch Steckklemmen in Schraubtechnik von Phoenix Contact verwenden, siehe „Elektrische Anschlüsse, LEDs“ auf Seite Am Aufnehmerstecker können Sie DMS-Voll- oder Halbbrücken, spannungsgespeiste...
Seite 256 Abb. 71: Die ClipX-Gerätetypen von links nach rechts: BM40, BM40PB und BM40IE Zur Unterstützung der Konstruktion stehen Ihnen fertige ePLAN-Makros (lizenzfrei) und 3D-STEP-Dateien auf https://www.hbm.com/ClipX kosten- los zur Verfügung. ClipX ClipX-Gerätetypen, Lieferumfang...
Seite 257: Lieferumfang
ClipX mit montierter Tragschienenhalterung. • Beutel mit 3 Steckklemmen, Bestellnr. 1-CON-S1019 für Sensoranschluss (13- polig), Versorgung, Digital-I/O und ClipX-Bus (12-polig) sowie den Analogausgang (3-polig). Diesen Steckklemmensatz können Sie auch separat bestellen. • Schirmanschlussschelle ME-SAS MINI - 2200456 von PHOENIX, HBM-Bestellnr. 1- CON-A1023.
Seite 258: Abmessungen
127,7 111,7 132,6 118,6 Abb. 72: ClipX-Abmessungen bei Montage auf Tragschiene (DIN-Schiene 35 mm ent- sprechend DIN EN 60715) mit 16 mm Tiefe, alle Maße in mm Zur Unterstützung der Konstruktion stehen Ihnen fertige ePLAN-Makros (lizenzfrei) und 3D-STEP-Dateien auf https://www.hbm.com/ClipX kosten- los zur Verfügung.
Seite 259: Montage
Das ClipX ist für die Montage auf einer Tragschiene (DIN-Schiene 35 mm entsprechend DIN EN 60715) vorgesehen. Sie können jedoch auch andere Befestigungsarten wählen. Die Tragschiene, auf die Sie das ClipX montieren, kann eine Tiefe von 8,5 oder 16 mm haben.
Seite 260: Demontage Von Einer Tragschiene
Abb. 74: Demontage von einer Tragschiene Drücken Sie das ClipX nach oben. Der Federmechanismus ermöglicht Ihnen das Ausrasten aus der oberen Führung der Tragschiene. Kippen Sie das ClipX mit einer drehenden Bewegung nach vorne. Ziehen Sie das ClipX nach unten ab. ClipX Montage...
Seite 261: Andere Montagemöglichkeiten
Anstatt eine Tragschiene zu verwenden, können Sie das ClipX auch über einen geeigne- ten Winkel z. B. an eine Wand montieren. Konstruieren Sie dazu einen Befestigungswin- kel, der sich an die Rückseite des ClipX anschrauben lässt und den Sie dann zur weite- ren Befestigung verwenden.
Seite 262 Schrauben Sie Ihre Befestigung entweder mit den Originalschrauben auf oder ver- wenden Sie M3-Schrauben, die maximal 5 mm in das Gehäuse eindringen. Ziehen Sie die Schrauben nur handfest an. Wichtig: Sie müssen das Gehäuse des ClipX erden, z. B. über die Befesti- gung. ClipX...
Seite 263: Elektrische Anschlüsse, Leds
, LED LEKTRISCHE NSCHLÜSSE Das ClipX ist in Schutzart IP20 nach EN 60529 ausgeführt (Schutz gegen Berührung mit den Fingern, Schutz gegen Fremdkörper mit Ø > 12 mm). Das ClipX wird serienmäßig mit montagefreundlichen Steckklemmen in Push-In-Tech- nologie geliefert. Sie können jedoch die passende Ausführung mit Steckklemmen in Schraubtechnik bei Phoenix Contact erhalten (https://www.phoenixcontact.com, BK =...
Seite 264 Entfernen Sie die Nase des entsprechenden Anschlusses an der Steckklemme, z. B. mit einem Messer. Abb. 77: Nase (Pfeil) an einer Steckklemme (Ausschnitt) Zur Unterstützung der Konstruktion stehen Ihnen fertige ePLAN-Makros (lizenzfrei) und 3D-STEP-Dateien auf https://www.hbm.com/ClipX kosten- los zur Verfügung. ClipX Elektrische Anschlüsse, LEDs...
Seite 265: Funktionsweise (Blockschaltbild)
Funktionsweise (Blockschaltbild) Die folgende Abbildung zeigt Ihnen die Funktionsweise und das Zusammenspiel der verschiedenen Ein- und Ausgänge des ClipX. Die galvanische Trennung der verschiede- nen Funktionsblöcke ist ebenfalls eingezeichnet: Zwischen der Spannungsversorgung und allen Signaleingängen und -Ausgängen besteht eine galvanische Trennung.
Seite 266: Schirmungs- Und Erdungskonzept
Kabelschirme an den Potenzialausgleich an. Doppelt geschirmte Anschlussleitungen, z. B. für Sensorkabel Wir empfehlen, soweit möglich das Kabel Kab 7.5/00-2/2/2 von HBM zu verwenden. Das Kabel ist doppelt geschirmt und kapazitätsarm. Verbinden Sie bei doppelt geschirmten Kabeln den äußeren Schirm nur mit dem Anschluss für das Gehäuse (Erde- Symbol , mit „äußerer Kabelschirm“...
Seite 267 Anschlussbildern gekennzeichnet), nicht an einen der GND-Anschlüsse ( ). Falls Sie die Zugentlastung mit einer Schirmanschlussschelle verwenden, stecken Sie den star- ren Stift in den Anschluss für den äußeren Kabelschirm ( ), siehe Abbildung unten. Abb. 81: Zugentlastung bei einfach geschirmter Leitung ClipX Elektrische Anschlüsse, LEDs...
Seite 268: Vorhandene Anschlüsse Und Leds
B. mit der oben abgebildeten Schirmklemme. Erdung Wichtig: Sie müssen die Tragschiene erden, auf der Sie das ClipX montieren. Falls Sie das ClipX anders befestigen möchten, z. B. an einer Wand, müssen Sie das Gehäuse über die Befestigung erden. 22.3 Vorhandene Anschlüsse und LEDs...
Seite 269 • DI, GND (Ground) Digital-In: Bezugspotenzial für DI1 und DI2. • X, GND ClipX-Bus: Bezugspotenzial für ClipX-Bus (CxA, CxB) und Sync, beim BM40PB ist auch PROFIBUS-GND hiermit verbunden. • AI, GND Analog-In: Bezugspotenzial für U-In und I-In, die benachbarten Messein- gänge für Spannung und Strom.
Seite 270: Health-Monitoring, Leds
System-LED vorhanden. Die folgenden Tabellen zeigen Ihnen die Zustände, die durch die LEDs signalisiert wer- den. Die LEDs blinken ca. 1 Mal pro Sekunde im Zustand blinkend und ca. 5 Mal pro Sekunde im Zustand schnell blinkend. ClipX Elektrische Anschlüsse, LEDs...
Seite 271 System-LED (SYS) SYS- Zustand Bedeutung Versorgungsspannung fehlt oder ClipX defekt. Das ClipX hat vollständig gebootet und ist bereit. grün Fehler bei der PPMP-Verbindung (falls aktiviert) oder Fehler auf dem ClipX-Bus: – eines oder mehrere der erwarteten Geräte sendet nicht bzw. reagiert nicht –...
Seite 272 Schnell blin- – Fehler des D/A-Wandlers kend – Fehler bei der Kommunikation mit einem 1-Wire-TEDS – Fehler im RAM des ClipX (nicht im RAM der CPU) – Werkskalibrierung ungültig – Fehler bei der Kommunikation mit der Feldbus-Hard- ware im ClipX Eines der Statusbits ist gesetzt.
Seite 273 LED-Zustand während einer Firmware-Aktualisierung SYS- Zustand Bedeutung Das ClipX bootet (initialisiert alles). Ein oder blinkend Das ClipX prüft die Dateiintegrität, kopiert oder expandiert Blinkend Dateien. gelb/rot Das ClipX löscht den CPU-Flash-Speicher. gelb Das ClipX speichert das neue Programm im CPU-Flash.
Seite 274 Ungültige Konfiguration. 2,5 Hz Mögliche Ursache: Eine durch den Master vorgegebene Änderung ist nicht möglich. Einfach auf- Lokaler Fehler: Das ClipX hat den EtherCAT-Status eigen- blitzend ständig geändert. Mögliche Ursachen: – Ein Timeout des Host-Watchdogs ist aufgetreten, – Synchronisationsfehler. Das Gerät wechselt in diesem Fall automatisch in den Zustand SAFE-OPERATIONAL.
Seite 275 B. eine fehlerhafte Konfiguration. Schwerer Fehler: Es gibt einen nicht behebbaren Fehler, kontaktieren Sie bitte HBM, siehe „Technische Unterstüt- zung“ auf Seite 241. LED NS Zustand Bedeutung Das ClipX ist nicht eingeschaltet oder hat keine IP- Adresse. ClipX Elektrische Anschlüsse, LEDs...
Seite 276 LED NS Zustand Bedeutung Blinkend Keine Netzwerkverbindung vorhanden. Das ClipX hat (1 Hz) jedoch eine IP-Adresse erhalten. grün Das ClipX ist mit einem Netzwerkgerät verbunden, z. B. einem Switch. Blinkend Das ClipX führt einen Selbsttest durch. (1 Hz) rot/ grün Blinkend Timeout der Verbindung.
Seite 277 Falsche PROFIBUS-DP-Konfiguration. Modbus-TCP-LEDs (RUN, ERR, nur BM40IE) Zustand Bedeutung Das ClipX ist nicht bereit. Blinkend Das ClipX ist bereit, es ist aber keine IP-Adresse konfigu- 1 Hz riert. Blinkend Die IP-Adresse ist konfiguriert, das ClipX wartet auf die 5 Hz Verbindung.
Seite 278 LEDs am Ethernet-Anschluss Zustand Bedeutung Keine Verbindung vorhanden. grün Verbindung zu einem Client (PC) oder Switch vorhanden. Flackernd Es werden Daten übertragen. gelb ClipX Elektrische Anschlüsse, LEDs...
Seite 279: Versorgungsspannung Anschließen
Versorgung 10 … 30 V Abb. 84: Versorgungsspannung an Steckklemme X2 Pro ClipX müssen Sie eine Leistung von 5 W zuzüglich der für analoge und digitale Aus- gänge benötigten Leistung vorsehen. Verwenden Sie ein entsprechend dimensioniertes Kabel für die Versorgungsspannung, um bei mehreren Geräten keinen zu hohen Span- nungsabfall zu bekommen.
Seite 280: Aufnehmer Anschließen
19) und der Schirmung von Kabeln („Schirmungs- und Erdungskonzept“ auf Seite 22). Die Signale des angeschlossenen Sensors bzw. Signals werden vom ClipX mit 19,2 kHz digitalisiert. Sie können sich im Browser verschiedene Werte der Signalverarbeitung anzeigen lassen: • Den Feldwert, d. h. das Eingangssignal, •...
Seite 281: Sensoren
Brückenspeisespannung − Fühlerleitung + Brückenspeisespannung + Äußerer Kabelschirm Kabeladerfarben (HBM-Aufnehmer): bl = blau; gn = grün; gr = grau; rt = rot; sw = schwarz; ws = weiß; Abb. 86: Steckklemme X4, Anschlussbelegung in 6-Leiter-Schaltung; bei Halbbrücke entfällt Anschluss 4; TEDS optional, Ansicht von unten (Lötseite) ClipX Elektrische Anschlüsse, LEDs...
Seite 282 Brückenspeisespannung − Fühlerleitung + Brückenspeisespannung + Äußerer Kabelschirm Kabeladerfarben (HBM-Aufnehmer): bl = blau; gn = grün; gr = grau; rt = rot; sw = schwarz; ws = weiß; Abb. 87: Steckklemme X4, Anschlussbelegung in 6-Leiter-Schaltung; bei Halbbrücke entfällt Anschluss 4 ClipX Elektrische Anschlüsse, LEDs...
Seite 283 Brückenspeisespannung − Fühlerleitung + Brückenspeisespannung + Äußerer Kabelschirm Kabeladerfarben (HBM-Aufnehmer): bl = blau; gn = grün; gr = grau; rt = rot; sw = schwarz; ws = weiß; Abb. 88: Steckklemme X4, Anschlussbelegung in 6-Leiter-Schaltung mit Zero-Wire- TEDS, Ausführung für D-Sub-HD-Stecker; bei Halbbrücke entfällt Anschluss 4 ClipX Elektrische Anschlüsse, LEDs...
Seite 284 Fühlerleitung + Brückenspeisespannung + Kabelschirm Rückführbrücken für 4-Leiter-Technik Kabeladerfarben (HBM-Aufnehmer): sw = schwarz; bl = blau; rt = rot; ws = weiß; Abb. 89: Steckklemme X4, Anschlussbelegung in 4-Leiter-Schaltung; bei Halbbrücke entfällt Anschluss 4; TEDS optional, Ansicht von unten (Lötseite) ClipX Elektrische Anschlüsse, LEDs...
Seite 285 Brückenspeisespannung − Fühlerleitung + Brückenspeisespannung + Äußerer Kabelschirm Kabeladerfarben (HBM-Aufnehmer): bl = blau; rt = rot; sw = schwarz; ws = weiß; Abb. 90: Steckklemme X4, Anschlussbelegung in 4-Leiter-Schaltung und mit Zero- Wire-TEDS, Ausführung für D-Sub-Stecker; bei Halbbrücke entfällt Anschluss ClipX Elektrische Anschlüsse, LEDs...
Seite 286 Brückenspeisespannung − Fühlerleitung + Brückenspeisespannung + Äußerer Kabelschirm Kabeladerfarben (HBM-Aufnehmer): bl = blau; rt = rot; sw = schwarz; ws = weiß; Abb. 91: Steckklemme X4, Anschlussbelegung in 4-Leiter-Schaltung mit Zero-Wire- TEDS, Ausführung für D-Sub-HD-Stecker; bei Halbbrücke entfällt Anschluss 4 ClipX Elektrische Anschlüsse, LEDs...
Seite 287: Dms-Vollbrücke Bei Einsatz In Ex-Geschützten Bereichen
Beim Einsatz von Zenerbarrieren (Sicherheitsbarrieren) können Sie keine Aufnehmer mit TEDS verwenden. Verwenden Sie folgende Komponenten, um Aufnehmer, die sich in einem explosionsge- fährdeten Bereich befinden, an das ClipX anzuschließen (Messkreistyp Ex II (1) GD, [Ex ia] IIC): • Sicherheitsbarrieren 1-SD01A von HBM (Zenerbarriere) •...
Seite 288: Dms-Viertelbrücke (Einzelner Dms In 3-Leiter-Schaltung)
22.6.3 DMS-Viertelbrücke (einzelner DMS in 3-Leiter-Schaltung) Sie können auch einen einzelnen DMS anschließen, wenn Sie die Schaltung mit einem temperaturstabilen Widerstand am Eingang des ClipX ergänzen. Der Widerstand muss den gleichen Widerstandswert haben wie der DMS. Durch die 3-Leiter-Schaltung bleibt der Nullpunkt stabil, der Widerstand der Zuleitungen und der Temperatureinfluss auf die Zuleitungen ändert jedoch das Signal, da die Verluste in den Zuleitungen bis zum DMS...
Seite 289: Potenziometrischer Aufnehmer
Drahtbrücken (2 mit 2' und 3 mit 3', auch als Kurzschlussbrücken oder Rückführbrücken bezeichnet), falls Sie keine 6- Leiter-Schaltung (mit 5 belegten Adern) verwenden. Andernfalls wird ein Sensorfehler gemeldet und Sie können nicht messen (ungültiger Messwert). ClipX Elektrische Anschlüsse, LEDs...
Seite 290: Temperaturmessung Mit Pt100
22.6.5 Temperaturmessung mit Pt100 Mit dem ClipX lassen sich Temperaturen in Grad Celsius, Kelvin oder Fahrenheit mit einem Pt100-Widerstand messen. Der Kabelwiderstand wird über die Fühlerleitung aus- geregelt. Siehe auch „Vorhandene Anschlüsse und LEDs“ auf Seite Bei der Verwendung von TEDS wird zunächst immer in °C gemessen. Sie können jedoch über den Webbrowser im Menü...
Seite 291: Spannungsquelle (±10 V)
„Vorhandene Anschlüsse und LEDs“ auf Seite Pt100 TEDS 1-Wire-TEDS Messsignal - Messsignal + Fühlerleitung - Brückenspeisespannung - Fühlerleitung + Brückenspeisespannung + Kabelschirm Analog GND Stromeingang Spannungseingang Abb. 96: Steckklemme X4, Anschlussbelegung elektrische Spannungsquelle; TEDS optional, Ansicht von unten (Lötseite) ClipX Elektrische Anschlüsse, LEDs...
Seite 292: Stromquelle (±20 Ma Oder 4
„Vorhandene Anschlüsse und LEDs“ auf Seite Pt100 TEDS 1-Wire-TEDS Messsignal - Messsignal + Fühlerleitung - Brückenspeisespannung - Fühlerleitung + Brückenspeisespannung + Kabelschirm Analog GND Stromeingang Spannungseingang Abb. 97: Steckklemme X4, Anschlussbelegung Stromquelle; TEDS optional, Ansicht von unten (Lötseite) ClipX Elektrische Anschlüsse, LEDs...
Seite 293: Stromsenke (4
Versorgung 10 … 30 V Pt100 TEDS 1-Wire-TEDS Messsignal - Sensor Messsignal + Fühlerleitung - Brückenspeisespannung - Fühlerleitung + Brückenspeisespannung + Kabelschirm Analog GND Stromeingang Spannungseingang Abb. 98: Steckklemmen X2 und X4, Anschlussbelegung Stromsenke; TEDS optional, Ansicht von unten (Lötseite) ClipX Elektrische Anschlüsse, LEDs...
Seite 294: Teds Verwenden
22.7 TEDS verwenden Beim Einschalten des ClipX oder dem Anschließen eines Sensors werden die im TEDS- Modul hinterlegten Informationen ausgelesen und das ClipX entsprechend eingestellt (Sensortyp, Skalierung, Brückenspeisespannung etc.). Sie können sowohl Aufnehmer mit 1-Wire-TEDS als auch mit Zero-Wire-TEDS (TEDS- Modul in den Fühlerleitungen) verwenden.
Seite 295 HBM Channel Name (Kanalname, max. 45 ASCII-Zeichen) • HBM Unit Conversion (1 Umrechnungsfaktor und neue Einheit) • HBM User Defined ID (max. 15 ASCII-Zeichen, z. B. für eine Kennung) Einschränkungen • Bei der Polynomskalierung (Calibration Curve) wird nur 1 Segment mit maximal 4.
Seite 296 Wählen Sie im Browser das Menü TEDS. TEDS-DATEI LADEN Laden Sie über die Datei mit den TEDS-Daten in den Geräte- speicher des ClipX, siehe auch „Gerätespeicher (Gerät klonen)“ auf Seite 104. .ted Der Dateiname darf aus max. 37 Zeichen inklusive der Dateierweiterung ( bestehen.
Seite 297: Digitale Ein- Und Ausgänge Anschließen
1 ms ausgewertet. Siehe auch „Vorhandene Anschlüsse und LEDs“ auf Seite Digitale Eingänge Gehäuse, Kabelschirm optional ClipX-Bus ClipX-Bus GND ClipX-Bus Sync Synchronisation Digital-In GND LOW: 0 V … 5 V Digital-In 2 HIGH: 10 V … 30 V...
Seite 298 Abb. 100: Steckklemme X2, Anschlussbelegung Digitalausgänge Einschaltverhalten der digitalen Ausgänge Beim Einschalten (Spannungsversorgung ein) des ClipX hat jeder Ausgang zunächst einen hohen Ausgangswiderstand. Nach der Initialisierung wird der Zustand von den Einstellungen im Start-Parametersatz bestimmt. Bei aktivem Ausgang wird die Versor- gungsspannung (10 …...
Seite 299: Analogausgang Anschließen
Wert im Fehlerfall Welcher Wert ausgegeben wird, hängt davon ab, ob Sie den Wert bei „ungültig“-Signal aktivieren oder nicht. Nehmen Sie die Einstellung über den ClipX-Webserver und Ihren Browser vor. Wert bei „ungültig“-Signal aktiv (Schalter im Browser rechts und rot) Falls das Eingangssignal ungültig wird oder das Ausgangssignal die Werte ±11 V...
Seite 300: Mehrere Clipx Verwenden, Clipx-Bus
22.10 Mehrere ClipX verwenden, ClipX-Bus Sie können über den ClipX-Bus je einen Messwert mit Status von bis zu 5 anderen ClipX auf ein Gerät übertragen und dann gleichzeitig mit den Werten dieses Gerätes erhalten. Die Verbindungen verwenden Linien-Topologie, die maximale Kabellänge zwischen zwei Geräten ist 30 cm.
Seite 301 Sekunde übertragen (inklusive CRC-Prüfung). Falls Sie die Eigene Adresse eines Gerätes auf 0 stellen, wird bei diesem Gerät der ClipX-Bus deaktiviert, d. h., es sind keine anderen Geräte sichtbar und es kann auch kein eigenes Signal übertragen werden. Gehäuse, Kabelschirm...
Seite 302: Mehrere Clipx-Tf-Verstärker Synchronisieren
Verbinden Sie für die Synchronisation jeweils die Sync-Anschlüsse der Geräte und die ClipX-Bus GND-Anschlüsse, falls Sie diese nicht bereits für die Übertragung von Mess- werten verbunden haben. Legen Sie die Leitungen vom ersten zum zweiten Gerät, von diesem zum dritten Gerät usw.
Seite 303 Menü Verstärker und Sensortyp vor. Die Synchronisation ist nur bei Sensortypen mit TF (Trägerfrequenz) möglich, nicht bei DC. Eine Synchroni- sation der Zeitbasis oder der A/D-Wandler findet nicht statt. Gehäuse, Kabelschirm ClipX-Bus ClipX-Bus GND ClipX-Bus Sync Sync Synchronisation...
Seite 304: Laufzeiten Im Clipx Und Über Den Clipx-Bus
22.12 Laufzeiten im ClipX und über den ClipX-Bus Die verschiedenen Baugruppen innerhalb des ClipX sind in mehreren Gruppen zusam- mengefasst, die jeweils feste Zykluszeiten haben. Damit vereinfacht sich die Berech- nung der gesamten Laufzeit eines Signals. Die folgenden Grafiken geben sowohl die Laufzeiten der verschiedenen Gruppen an als auch evtl.
Seite 305 5,635 8,510 5,993 9,060 7,427 11,260 8,860 13,460 11,010 16,760 12,546 19,117 14,593 22,260 17,460 26,660 21,760 33,260 27,135 41,510 28,927 44,260 36,093 55,260 43,260 66,260 54,010 82,760 57,593 88,260 71,927 110,260 86,260 132,260 107,76 165,26 ClipX Elektrische Anschlüsse, LEDs...
Seite 306 1075,26 1650,26 0,35 1228,83 1885,97 0,28 1535,97 2357,40 0,25 1720,26 2640,26 2150,26 3300,26 0,16 2687,76 4125,26 0,15 2866,93 4400,26 4300,26 6600,26 0,075 5733,59 8800,26 0,05 8600,26 13200,26 0,035 12286,0 18857,4 0,025 17200,3 26400,3 0,02 21500,3 33000,3 ClipX Elektrische Anschlüsse, LEDs...
Seite 307 Abb. 106: Minimale Laufzeit für Gruppe 1: 52 μs plus A/D-Wandler-Konvertierzeit plus Filterlaufzeit Einige Signale können auch Quellen aus anderen Gruppen haben. Zum Beispiel könnte der Analogausgang ein Signal vom ClipX-Bus ausgeben. Für die Gesamtlaufzeit müs- sen Sie in diesen Fällen die Laufzeit der Gruppe des Quellsignals addieren. Beispiel 1 Laufzeit vom Eingang, z.
Seite 308 Nullstellen, Tarieren, Nullstellen löschen, Tarieren löschen, Grenzwertschalter zurücksetzen, Spitzenwerte zurücksetzen, gehaltene Werte halten, gehaltene Werte löschen. Die asynchrone Übertragung der Werte auf dem ClipX-Bus ist spätestens nach 1 ms beendet, d. h., zum nächsten Zyklus. Abb. 107: Maximale Laufzeit für Gruppe 2: 1 ms...
Seite 309 Ausgang ausgegeben werden. Allerdings müssen Sie die Laufzeit in dem Gerät, das den Wert auf den ClipX-Bus legt, hinzurechnen, um die Zeit vom Sensor bis zur Reaktion zu erhalten: 1,69 ms min. und 2,742 ms max. bei 1 kHz Bes- sel-Filter.
Seite 310 Gruppe 4: Daten vom ClipX zum Feldbus-Master typ. 0,375 … 1,15 ms 250 μs Updaterate EtherCAT / PROFINET Periodendauer ClipX- 1 ms der Framerate Feldbus- Controller des Feldbusses Updaterate EtherNet/IP™ / PROFIBUS / Siehe Tabelle. Modbus-TCP Bei 4 kHz Framerate.
Seite 311 Feldbus Gruppe 3 0,75 … 2,25 ms Digitalausgang (+250 μs) Sensor Gruppe 2 Gruppe 1 ClipX-Bus (+1 ms max.) min. 312 μs max. 1 ms Analogausgang (+52 μs) Feldbus Gruppe 4 0,625 … 2,2 ms Abb. 110: Alle Gruppen mit Ein- und Ausgängen ClipX Elektrische Anschlüsse, LEDs...
Seite 312 ClipX Elektrische Anschlüsse, LEDs...
Seite 313: Clipx In Betrieb Nehmen
23.1 Einschalt- und Betriebsverhalten Beim Einschalten des ClipX bleiben alle Ein- und Ausgänge auf 0 bzw. 0,0 V. Als erstes wird der Start-Parametersatz geladen und aktiviert (Initialisierung). Sobald das ClipX initialisiert ist, werden die Ausgänge auf die jeweils eingestellten oder berechneten Werte gesetzt (Werkseinstellung für die digitalen Ausgänge: 0, nicht invertiert).
Seite 314: Webbrowser Mit Clipx Verbinden
Verbinden Sie Ihren PC entweder direkt mit dem ClipX oder verbinden Sie Ihren PC und das ClipX jeweils mit Ihrem Netzwerk oder Switch. c) Warten Sie nach dem Verbinden ca. eine Minute, bis ClipX und PC ihre Adressen eingestellt haben, bevor Sie eine Verbindung aufbauen.
Seite 315 Wichtig: Verwenden Sie kein https, nur http. Falls Sie den Gerätenamen bereits geändert haben, müssen Sie den neuen Namen anstelle von ClipX angeben. Sollten Sie den Namen vergessen haben, probieren Sie z. B. eine der alternativen Möglichkeiten. Klicken Sie auf , um die SYS-LED des verwendeten ClipX rot/grün blinken zu...
Seite 316: Kein Gerät Gefunden
Falls Sie die IP-Adresse des Gerätes kennen, können Sie auch diese in der Adresszeile des Browsers eingeben, z. B. http://192.168.0.234. Android Installieren Sie eine der folgenden Apps aus dem Google Play Store, falls Sie das ClipX über Android verbinden möchten: https://play.google.com/store/apps/details?id=com.hbm.devices.scan.ui.android https://play.google.com/store/apps/details?id=com.tjjang.upnptool...
Seite 317 Ports 80 und 8081 benötigt. • Zum Finden des ClipX werden je nach Variante verschiedene Ports benötigt. Für UPnP TCP 80 sowie UDP-Multicast auf IP-Adresse 239.255.255.250 (sendend und empfangend) mit Port 1900, für NetBIOS UDP 137, für Avahi oder Zeroconf (ähnlich Bonjour) wird UDP-Multicast auf IP-Adresse 224.0.0.251 (sendend...
Seite 318: Mögliche Fälle Und Ihre Auswirkungen Bei Der Verbindung Über
Bei Verwendung von Windows XP und höher werden vom PC automatisch tem- poräre Adressen verwendet (APIPA), die Verbindung mit ClipX kann aufgenommen werden. Kein Server im Netzwerk, PC hat keine Einstellung oder verwendet DHCP, das ClipX hat eine feste Adresse Mit dieser Kombination kann keine Verbindung hergestellt werden.
Seite 319: Ethernet-Adresse Des Pcs Einstellen
Zifferngruppe eine andere Zahl zwischen 1 und 254 enthält. Die letzte Zifferngruppe darf nicht mit der Zifferngruppe am HBM-Gerät übereinstimmen! Geben Sie bei Subnetzmaske die gleichen Zifferngruppen ein, wie sie am HBM- Gerät vorhanden sind. Schließen Sie dann alle offenen Dialoge durch Klick auf OK oder Schließen.
Seite 320 Zifferngruppe eine andere Zahl zwischen 1 und 254 enthält. Die letzte Zifferngruppe darf nicht mit der Zifferngruppe am HBM-Gerät übereinstimmen! Geben Sie bei Subnetzmaske die gleichen Zifferngruppen ein, wie sie am HBM- Gerät vorhanden sind. Schließen Sie dann alle offenen Dialoge durch Klick auf OK oder Schließen.
Seite 321: Ethernet-Netzwerkeinstellungen Zurücksetzen (Dhcp), Feste
Aktivieren Sie Folgende IP-Adresse verwenden und geben Sie eine Adresse ein, bei der die ersten drei Zifferngruppen mit den Zifferngruppen des HBM-Gerätes über- einstimmen und nur die letzte Zifferngruppe eine andere Zahl zwischen 1 und 254 enthält. Die letzte Zifferngruppe darf nicht mit der Zifferngruppe am HBM-Gerät übereinstimmen!
Seite 322 Warten Sie, bis die System-LED grün flackert, und lassen Sie erst dann den Taster wieder los. Das ClipX führt dann einen Neustart durch. Warten Sie bis nach dem Neustart, bevor Sie sich mit dem Gerät verbinden. Einstellungen der Ethernet-Schnittstelle danach (Werkseinstellung) •...
Seite 323: Benutzerverwaltung
Falls das ClipX die Tastendrücke erfolgreich erkannt hat, flackert die System-LED gelb und das ClipX führt einen Neustart durch. Danach ist die feste IP-Adresse ein- gestellt. Andernfalls haben Sie bis zu 3 Minuten Zeit, die Sequenz zu wiederholen. Warten Sie bis nach dem Neustart, bevor Sie sich mit dem Gerät verbinden.
Seite 324 Sie können die Benutzerverwaltung temporär außer Kraft setzen, wenn Sie gleichzeitig während des Anmeldens oder Änderns eines Passworts den Reset-Taster auf der Vorderseite des ClipX gedrückt halten (es werden beliebige Passwörter akzeptiert, auch ein leeres Passwort). In der Regel werden Sie dazu einen weiteren Mitarbeiter benötigen, der die Taste drückt, während Sie sich anmelden.
Seite 325: Clipx Mit Webbrowser Einstellen
Zu jedem Thema erhalten Sie eine Hilfe, wenn Sie F1 drücken oder auf klicken. Klicken Sie auf , um die SYS-LED des verwendeten ClipX rot/grün blinken zu lassen, falls Sie mehrere ClipX angeschlossen haben. Der Startbildschirm des ClipX zeigt die aktuellen Messwerte (Brutto- und Nettosignal), Spitzen- und gehaltene Werte, den Zustand der Grenzwertschalter und der digitalen Ein- und Ausgänge sowie die Werte der Berechnungskanäle und die über die Bussysteme...
Seite 326: Assistent Zum Einmessen Von Sensoren
Sensor im Einbauzustand einmessen wollen. Stellen Sie vor dem Einmessen im Menü Verstärker den Sensortyp ein, damit das ClipX messen kann. Geben Sie auch ein geeignetes Tiefpassfilter an, z. B. 10 Hz für das statische Ein- messen, um möglichst ruhige Messwerte zu erhalten.
Seite 327: Berechnungsfunktionen
Wert außerhalb des darstellbaren Zahlenbereichs liegt, wird NaN (not a number) ausge- geben. Ist einer der Eingangswerte ungültig, wird auch das Ergebnis als ungültig gekennzeichnet, die Berechnung wird aber in der Regel durchgeführt und das Ergebnis ausgegeben. Weitere Informationen dazu finden Sie bei den jeweiligen Berechnungen. ClipX ClipX in Betrieb nehmen...
Seite 328 Kanals bei Erreichen eines Extremwertes ermitteln lassen. Hinweis: Falls Sie bei der Pegelüberwachung keine Kanäle für die Festlegung der Pegel- werte verwenden möchten, legen Sie zunächst über Benutzerdefinierte Konstanten (Menü Berechnungskanäle ganz unten) die Pegel fest. ClipX ClipX in Betrieb nehmen...
Seite 329 Der Halten-Kanal wird nicht auf Gültigkeit überprüft. Falls die Dauer (zwischen Start und Stopp) länger als 100 s beträgt, wird der Mittelwert nicht mehr aktualisiert und als ungültig markiert. Beispiel 1: Minimum, Maximum und Mittelwert ermitteln, Gehaltenen Wert bei Maximum ausgeben ClipX ClipX in Betrieb nehmen...
Seite 330 Werte für Maximalwert, Minimalwert, Spitze-Spitze und Mittelwert stehen zusätzlich zur Verfügung. Oberer Pegel = 1 → NOK Eingang OK Oberer Pegel Maximalwert Spitze-Spitze Minimalwert Unterer Pegel Start Stopp Dauer Abb. 114: Toleranzfenster, Überwachung auf Unterschreiten und Überschreiten Siehe auch „Spitzenwert mit Halten“ auf Seite ClipX ClipX in Betrieb nehmen...
Seite 331: Spitzenwert Mit Halten
High (1), außer Sie verwenden Halten bei: Low-Pegel, dann erfolgt das Halten, solange ein Low-Signal (0) anliegt. Falls das Quellsignal Eingang ungültig ist, erfolgt keine Auswertung. Ist das Signal des Halten-Kanals zum Zeitpunkt eines Spitzenwertes ungültig, wird der Wert zwar gespei- chert, aber als ungültig markiert. ClipX ClipX in Betrieb nehmen...
Seite 332 Beispiel 1: Modus Über Grenzwert Signal am Eingang Grenzwert Hysterese Trigger-Flag Abb. 116: Triggerbedingung ist Über Grenzwert Beispiel 2: Modus Über und unter Grenzwert Signal am Eingang Hysterese Grenzwert Hysterese Trigger-Flag Abb. 117: Triggerbedingung ist Über und unter Grenzwert ClipX ClipX in Betrieb nehmen...
Seite 333 über die Messzeit Nullwert. Der Status enthält eine Kennung für den aktuellen Zustand der Berechnung, siehe Abbildung und Tabelle unten. Der Messwert wird während der gesamten Zeit laufend aktualisiert (aktueller Messwert). Nach einem Neustart (Menü Gerät) wird zuerst eine Nullmessung mit der Dauer von Messzeit Nullwert durchgeführt. ClipX ClipX in Betrieb nehmen...
Seite 334 Der angegebene Grenzwert wird im Beispiel für beide Startbedingungen verwendet. Ver- wenden Sie eine Benutzerdefinierte Konstante (Menü Berechnungskanäle ganz unten) für den Grenzwert. Setzen Sie außerdem die Bedingungen Start Messung mit und Start Nullmessung mit auf 0 (interne Konstante). ClipX ClipX in Betrieb nehmen...
Seite 335 Warten auf Start der Messung oder Grenzwertüberschreitung. Warten auf das Ende der Verzögerung der Messung. Status während der Messzeit. Nach dem Ende der Messung werden Maxi- mal-, Minimal-, Spitze-Spitze- und Mittelwert aktualisiert. Warten auf Start der Nullmessung oder der Grenzwertunterschreitung. ClipX ClipX in Betrieb nehmen...
Seite 336 Die Kraft bzw. der Y-Kanal muss dabei längs des Weges bzw. X-Kanals wir- ken. Sie benötigen für die Berechnung die Messwerte eines anderen Kanals, z. B. über den ClipX-Bus, siehe „Mehrere ClipX verwenden, ClipX-Bus“ auf Seite 56. Ein Beispiel dafür ist die Ermittlung der Arbeit eines Pressvorgangs.
Seite 337 Schwingung angeregt werden. Falls das Quellsignal ungültig ist, werden keine weiteren Werte berechnet. Das Aus- gangssignal wird als ungültig gekennzeichnet. Sobald das Quellsignal wieder gültig ist, werden auch wieder neue Werte berechnet. Die Berechnung wird allerdings nicht ClipX ClipX in Betrieb nehmen...
Seite 338 Sobald das Quellsignal wieder gültig ist, werden auch wieder neue Werte berechnet. Die Berechnung wird allerdings nicht zurückgesetzt, Sie müssen also die angegebene Zeitdauer abwarten, bis die Berech- nung wieder eingeschwungen ist. ClipX ClipX in Betrieb nehmen...
Seite 339: Addierer, Multiplizierer Und Dividierer
Flanke aufgetreten ist. Mit Grenzwert für Flag können Sie bei Erreichen eines bestimmten Zählerstandes ein Flag setzen lassen. Beispiel: Steigend: 5 Eingangssignal Fallend: 6 Beide: 11 Start/Stopp Abb. 120: Beispiel für die Zählerfunktion ClipX ClipX in Betrieb nehmen...
Seite 340 Koordinatensystem darstellen, in die entsprechenden Polarkoordinaten- werte um. Sie benötigen für die Berechnung die Messwerte eines anderen Kanals, z. B. über den ClipX-Bus. Bei der Berechnung entstehen zwei Ausgangskanäle, ein Kanal mit den Winkelwerten (θ, theta) und ein Kanal mit den Radiuswerten (r). Der Wertebereich für den Winkel geht dabei von -179,99°...
Seite 341: Polar- Zu Kartesischen Koordinaten
Punktes in Polarkoordinaten darstellen, in die entsprechenden kartesischen Koordinaten um. Sie benötigen für die Berechnung die Messwerte eines anderen Kanals, z. B. über den ClipX-Bus. Bei der Berechnung entstehen zwei Ausgangskanäle, ein Kanal mit den x-Werten und ein Kanal mit den y-Werten. Der Winkelwert muss dabei in Grad (-360°...
Seite 342 Eingänge und verfügen über je zwei Ausgänge. Die anderen Funktionen haben nur einen Ausgang. Der bzw. die Ausgänge werden in den Flags der Berechnungskanäle ausgegeben, siehe „Digitale Flags: Liste der I/O-Flags (I/O-Status)“ auf Seite 164. ClipX ClipX in Betrieb nehmen...
Seite 343: Pulsbreitenmessung
Millisekunden) oder als Frequenz (1/s) ausgegeben werden. Geben Sie denselben Kanal bei Start mit und Stopp mit an und verwenden Sie unterschiedliche Pegel, wenn Sie nur einen Eingangskanal verwenden möchten. Maximale Auflösung (kleinste Messdauer): 1/Aktualisierungsrate; bei einer Aktualisie- rungsrate von 1000/s entspricht dies 1 ms. ClipX ClipX in Betrieb nehmen...
Seite 344 Pegel nicht mehr anliegt. Die Werte an den Ausgängen werden in diesem Fall gelöscht bzw. auf 0 zurückgesetzt. Der Ablauf kann nur 1 Mal erfolgen (Typ: Einzelschuss) oder immer wieder wiederholt werden (Typ: Kontinuierlich), solange ein entsprechendes Signal an Start/Stopp mit anliegt. ClipX ClipX in Betrieb nehmen...
Seite 345: Stillstandserkennung
Geben Sie einen positiven Wert bei Oberer Pegel und einen negativen Wert (mit Vorzei- chen) bei Unterer Pegel an. Positive Werte für den unteren Pegel oder negative Werte für den oberen Pegel sind nicht erlaubt. Sobald das Quellsignal innerhalb dieser Grenzen liegt, wird das Nahe-Null-Flag gesetzt. ClipX ClipX in Betrieb nehmen...
Seite 346 Low (0) Low (0) Eingang 1 Low (0) High (1) Eingang 2 High (1) Low (0) Eingang 3 High (1) High (1) Eingang 4 Falls eines der Quellsignale ungültig ist, wird auch das Ausgangssignal ungültig. ClipX ClipX in Betrieb nehmen...
Seite 347: Parametersätze Verwenden
23.5 Parametersätze verwenden Sie können bis zu 10 Parametersätze im ClipX speichern. Ein Parametersatz enthält fast alle Einstellungen der verschiedenen Menüs für Verstärker (Sensor), Berechnungska- näle, Spitzenwerte und Grenzwertschalter etc. Nicht enthalten sind die Netzwerkeinstel- lungen, die TEDS-Verwendung, die Passwörter, die Einstellungen für die Visualisierung, den Feldbus und zu ClipX-Bus und Synchronisation der TF-Verstärker.
Seite 348: Gerätespeicher (Gerät Klonen)
Auf dem ClipX-Bus kann es dabei auch zu kurzen Timeouts kommen (SYS-LED wird gelb). 23.6 Gerätespeicher (Gerät klonen) Über das Menü Gerätespeicher können Sie die kompletten Geräteeinstellungen auf Ihrem PC sichern oder von dort wiederherstellen. Sie können auch alle Einstellungen auf ein anderes Gerät übertragen (Gerät klonen).
Seite 349 Über können Sie eigene Dateien, z. B. weitere Kalibrierzertifikate, in das ClipX laden. Der Dateiname darf keine Sonderzeichen (Umlaute) und keine Leer- zeichen enthalten, nur ASCII-Buchstaben und Ziffern, - (Bindestrich) und _ (Unterstrich). Mindestens ein und maximal 130 Zeichen sind erlaubt, die Dateierweiterung muss aus 2 bis maximal 4 Zeichen bestehen.
Seite 350 ClipX ClipX in Betrieb nehmen...
Seite 351: Betrieb Über Ethernet/Opc Ua/Ppmp
Das Verhalten des ClipX ist ansonsten nicht definiert und könnte zu Fehl- funktionen und beschädigten Daten führen. Sie können dabei – außer bei PPMP – auch Daten (2 Kanäle) an das ClipX senden. Die Daten werden dann im Browser dargestellt und können über die Feldbusse ebenfalls abgefragt werden.
Seite 352 WLAN-Verbindungen, die Zuverlässigkeit einer Verbindung nicht unter allen Umständen garantiert werden. Stellen Sie daher sicher, dass eine Verbin- dung besteht und das ClipX empfangsbereit ist, bevor Sie Befehle senden. Empfangen von Antworten Nachdem Sie eine Befehl geschickt haben, erhalten Sie entweder...
Seite 353 Anstelle von LF können Sie auch CRLF verwenden Die FIFO-Parameter und Kontrollflags sind in Abschnitt Allgemeine und System- Objekte: FIFO beschrieben, die Arbeitsweise in den Abschnitten „Arbeitsweise und Inhalt des ClipX-FIFOs“ auf Seite 111 „Allgemeine und System-Objekte“ auf Seite 177. ClipX Betrieb über Ethernet/OPC UA/PPMP...
Seite 354 Status für den Brutto-Messwert (Wert in der „Liste der Signalreferenzen“ auf Seite 228 +1). In diesem Beispiel ist der Brutto-Messwert gültig, ebenso die Spitzenwerte und die gehaltenen Werte. Die Werte auf dem ClipX-Bus sind ungültig (0: Gültig, 1: Ungültig). Beispiel 3: Nullabgleich (Nullstellen) durchführen Funktion...
Seite 355: Arbeitsweise Und Inhalt Des Clipx-Fifos
Der Befehl wurde fehlerfrei ausgeführt. 24.2 Arbeitsweise und Inhalt des ClipX-FIFOs Verwenden Sie den ClipX-FIFO dazu, Messwerte über einen bestimmten Zeitraum oder während eines interessanten Prozessschritts aufzunehmen. Das Steuerungssystem kann die Werte dann über die Ethernet-Schnittstelle oder einen der Feldbusse auslesen.
Seite 356 Je nach den Kontrollflag-Bits 1 und 2 erfolgt danach die weitere Aufzeichnung. Sie müssen für alle 6 möglichen FIFO-Kanäle Signalquellen festlegen. Falls Sie einen Kanal nicht benötigen, benutzen Sie eine bereits verwendete Sig- nalquelle erneut. ClipX Betrieb über Ethernet/OPC UA/PPMP...
Seite 357 Differenzbedingung erfüllt ist. Bei dieser Funktion wird im Unterschied zu der sonstigen Arbeitsweise auch die Änderung nur eines Bits von High nach mehreren Low oder Low nach High bei bereits aktiven Bits (High) als Aus- löser erkannt. ClipX Betrieb über Ethernet/OPC UA/PPMP...
Seite 358 Reihenfolge Little Endian verwendet, d. h., das erste Byte ist das LSB (Least Significant Byte). Wert Erläuterung Protokoll-Version, immer 1. Systemstatus des ClipX, siehe „Systemstatus: Liste der Statusbits“ auf Seite 160. Bitmaske der digitalen Flags Low-Word (32 bit), siehe „Digitale Flags: Liste der I/O-Flags (I/O-Status)“...
Seite 359: Verwenden Von Opc Ua
Bei einer gleichzeitigen Aufzeichnung durch mehrere Geräte sollten Sie eine mög- lichst hohe Aufzeichnungsrate (Anzahl Werte pro Sekunde) wählen, um einen klei- nen Jitter zwischen den Geräten zu erhalten. Verwenden Sie z. B. bei allen ClipX einen digitalen Eingang, der mit dem gleichen Signal angesteuert wird. Da die digi- talen Eingänge im Raster von 1 ms abgetastet werden, sollte die Zeit für einen...
Seite 360 Alternativen für die Endpunkt-URL angezeigt: mit IP-Adresse oder mit Gerätena- men. Kopieren Sie eine der Endpunkt-URLs für Ihre Software. Die URL mit dem Geräte- namen müssen Sie eventuell noch mit der Domain-Information ergänzen, also z. B. opc.tcp://clipxdc:4840/hbk/clipx ergänzen zu opc.tcp://clipxdc :4840/hbk/clipx .mycompany.com...
Seite 361 Auslösen der Cap- — — ture 1-Funktion. Capture 2 now. Auslösen der Cap- — — ture 2-Funktion. Clear capture 1. Löschen des Cap- — — ture 1-Wertes. Clear capture 2. Löschen des Cap- — — ture 2-Wertes. ClipX Betrieb über Ethernet/OPC UA/PPMP...
Seite 362 Parametersatzes. number „good“ bedeutet nur, dass (Nummer des die Funktion erfolgreich gewünschten gestartet wurde. Sie kön- Parametersat- nen den Umschaltvor- zes 1 … 10). gang am Bit „Changing parameter set“ im Sys- temstatus erkennen. ClipX Betrieb über Ethernet/OPC UA/PPMP...
Seite 363: Verwenden Von Ppmp
Empfänger. Der Empfänger wird als Server bezeichnet und stellt im einfachs- ten Fall eine REST-API zur Verfügung. Ein REST-API (Representational State Transfer – Application Programming Interface) ist eine Programmier-Schnittstelle, die den Aus- tausch von Daten auf verteilten Systemen ermöglicht. ClipX Betrieb über Ethernet/OPC UA/PPMP...
Seite 364 • Die Gerätekennung (Device ID). Dies ist eine eindeutige Kennung des Senders für den Empfänger. Voreingestellt ist der Gerätename, z. B. clipx plus die letzten vier Stellen der MAC-Adresse. Diese Device-ID muss im ClipX und im Empfänger über- einstimmen, ebenso die Kanalnamen, da der Empfänger nur an diesen Angaben die Messkanäle identifiziert.
Seite 365 Antwort einen Fehler anzeigt (Werte kleiner 200 oder größer 299), wird die Verbindung ebenfalls neu gestartet. Eine weitere Anzeige oder Auswertung ist vom ClipX aus nicht möglich, Sie müssen daher bei Problemen in der Regel auf Netzwerkebene nach dem Fehler suchen.
Seite 366 Der Zeitstempel ts ist die Abtastzeit des jeweils ersten Messwerts eines Kanals. Der zeitliche Versatz der folgenden Messwerte steht in der Reihe $_time. Die Zeitquelle ist die Systemzeit des ClipX. Tragen Sie für genaue Zeiten im Menü Netzwerk einen NTP- Server ein.
Seite 367: Betrieb Über Feldbus
Die Gerätebeschreibungsdateien für den zyklischen Datenverkehr zwischen SPS und ClipX finden Sie auf der HBM-Website: https://www.hbm.com/ClipX. Nach einer Verbin- dung mit dem ClipX über Ihren Browser können Sie diese Dateien und das Objekt-Ver- zeichnis auch über das Menü Gerätespeicher herunterladen.
Seite 368 Abb. 128: X6, X7: Anschlussbelegung EtherCAT Wichtig: Die Anschlüsse sind nicht gleichwertig, beachten Sie die angege- bene Richtung IN/OUT. Anschlussbelegung BM40IE, EtherNet/IP™ Port 1 EtherNet/IP™-Master oder EtherNet/IP™-Slaves oder Switch Port 2 Abb. 129: X6, X7: Anschlussbelegung EtherNet/IP™ ClipX Betrieb über Feldbus...
Seite 369: Vom Clipx Verwendete Datentypen
Port 1 Modbus-TCP-Master oder Modbus-TCP-Slaves oder Switch Port 2 Abb. 131: X6, X7: Anschlussbelegung Modbus-TCP 25.2 Vom ClipX verwendete Datentypen Die folgende Tabelle enthält die in den Befehlsbeschreibungen verwendeten Abkürzun- gen für die Datentypen. Abkürzung Beschreibung REAL, FLOAT 32 bit, Fließkommazahl...
Seite 370: Datenübertragung Von Der Steuerung Zum Clipx
Daten vom ClipX bei einer Änderung übernommen werden. Diese Geschwindigkeit (Zyk- lus in ms) ist nicht mit dem Feldbus synchronisiert, auch nicht bei PROFINET IRT oder EtherCAT Distributed Clocks. Die Ein- und Ausgänge des ClipX werden asynchron zum Feldbus verarbeitet. Die synchronen Modi des ClipX bei diesen Feldbus-Systemen stel- len nur die synchrone Datenübertragung sicher, nicht die Verarbeitung.
Seite 371 Zyklus in Name Format Funktion Fieldbus UINT 16 Steuerflags, die im ClipX wie interne Flags flags universell benutzt werden können, z. B. zum Zurücksetzen von Spitzenwerten. Diese Flags werden in den digitalen Flags in die Bits 32 … 47 übertragen.
Seite 372 Funktion, siehe „Objekt-Verzeich- (Sub- nis“ auf Seite 166. index) Das ClipX reagiert nur auf Änderungen von USINT Index, Subindex, Padding-Byte oder Wert. Es (Pad- reagiert nicht, wenn Index = 0x0000 ist (no ding) operation). Ändern Sie zum wiederholten Lesen oder Schreiben die Anfrage in mindes- tens einer Variablen.
Seite 373 Byte hat keine Funktion, siehe „Objekt-Ver- (Sub- zeichnis“ auf Seite 166. index) Das ClipX reagiert nur auf Änderungen von USINT Index, Subindex, Padding-Byte oder Wert. Es (Pad- reagiert nicht, wenn Index = 0x0000 ist (no ding) operation). Ändern Sie zum wiederholten...
Seite 374: Datenübertragung Vom Clipx Zur Steuerung
125. Die folgende Tabelle enthält die Daten und die Geschwindigkeit, mit der die jeweiligen Daten vom ClipX bei einer Änderung aktualisiert werden. Diese Geschwindigkeit (Zyklus in ms) ist nicht mit dem Feldbus synchronisiert, auch nicht bei PROFINET IRT oder EtherCAT Distributed Clocks.
Seite 375 Control word Das Echo des Steuerworts, siehe Abschnitt (Steuerwort) „Datenübertragung von der Steuerung zum UDINT ClipX“ auf Seite 126. Die gewünschte Funk- tion wurde ausgelöst, wenn das empfan- gene Steuerwort gleich dem gesendeten ist. Parameter Ereignis- Die Nummer des aktiven Parametersatzes.
Seite 376 Die folgende Tabelle zeigt die Bit-Zuordnung des Objekt-Wertes (Value-Feld) bei Zugrif- fen auf das Objektverzeichnis. Bit 31 … 24 Bit 23 … 16 Bit 15 … 8 Bit 7 … 0 Datenobjekt-Typen UDINT, DINT, REAL, FLOAT nicht benutzt Datenobjekt-Typen INT, UINT nicht benutzt Datenobjekt-Typen SINT, USINT ClipX Betrieb über Feldbus...
Seite 377: Einstellungen Für Die Feldbusse
Ihr Konfigurationstool keine neueren Standards unterstützt. 25.5.2 Einstellungen für EtherCAT Sie können alle Einstellungen über Ihr EtherCAT-Konfigurationstool festlegen. Zur Konfiguration des ClipX kann der EtherCAT-Master entweder die ESI-Datei benutzen oder – ohne ESI-Datei – das Objektverzeichnis über die EtherCAT-Verbindung herunter- laden (Geräte-Scan).
Seite 378: Einstellungen Für Ethernet/Ip
Assignment) selbst vornehmen. Aktivieren Sie danach im Master den Download, damit die Zuordnung zum ClipX übertragen wird. SAFE-OPERATIONAL Das ClipX besitzt keinen sicheren Zustand der Ausgänge. Beim Übergang von OPERATI- ONAL nach SAFE-OPERATIONAL behalten die von EtherCAT gesteuerten Ausgänge ihren momentanen Wert und werden in SAFE-OPERATIONAL nicht mehr aktualisiert.
Seite 379: Einstellungen Für Profibus
Gerät zu übertragen. 25.5.4 Einstellungen für PROFIBUS Legen Sie im Browser die Adresse des ClipX auf dem PROFIBUS fest. Die Werkseinstel- lung ist 126 (ungültige Adresse). Die Bitrate wird vom ClipX automatisch erkannt. Neh- men Sie die weitere Konfiguration des Feldbusses über Ihr PROFIBUS-Konfigurations- tool vor.
Seite 380 1 Byte (USINT) für den Status dieses Wertes. Dies gilt für folgende Messwerte: Elec- trical value (Feldwert), Gross (Brutto), Net (Netto), Minimum (Minimalwert), Maximum (Maximalwert), Peak-to-peak (Spitze-Spitze), Captured value 1/2, ClipX bus value 1 … 6, Calculated value 1 … 6, External Eth. value 1/2 und Analog output (Analogausgang). Ist das Statusbyte gleich 0, so ist der betreffende Wert gültig, bei einem Statusbyte...
Seite 381 Sub- Slot Index Index index FLOAT Captured value 1 0x44f0 FLOAT Captured value 2 0x44f0 FLOAT External ClipX 1 0x44f0 value FLOAT External ClipX 2 0x44f0 value FLOAT External ClipX 3 0x44f0 value FLOAT External ClipX 4 0x44f0...
Seite 382 ClipX object DPV1 directory No of Data Description bytes type Sub- Slot Index Index index FLOAT Fieldbus value 1 0x44f0 FLOAT Fieldbus value 2 0x44f0 FLOAT Analog output elec- 0x44f0 trical value UINT32 All measval statuses 0x44f4 FLOAT Discharge rate Min /...
Seite 383 ClipX object DPV1 directory No of Data Description bytes type Sub- Slot Index Index index UINT32 Hold Min/Max flags 0x4026 mask high UINT8 Hold Min/Max flags 0x4027 invert — Clear Min/Max com- 0x4028 mand UINT8 Hold Min/Max 0x4029 0:normal evaluation...
Seite 384 ClipX object DPV1 directory No of Data Description bytes type Sub- Slot Index Index index UINT32 Captured value 2 0x4034 trigger mask high UINT8 Captured value 1 0x4035 invert trigger UINT8 Captured value 2 0x4035 invert trigger UINT32 Captured value 1...
Seite 385 ClipX object DPV1 directory No of Data Description bytes type Sub- Slot Index Index index — Command TRIGGER 0x403b captured value 2 UINT8 All statuses limit 0x4600 switches UINT8 Limit switch 1 sta- 0x4601 UINT8 Limit switch 2 sta- 0x4601...
Seite 386 ClipX object DPV1 directory No of Data Description bytes type Sub- Slot Index Index index FLOAT Limit switch 0x4604 threshold 2 FLOAT Limit switch 0x4604 threshold 3 FLOAT Limit switch 0x4604 threshold 4 FLOAT Limit switch hyste- 0x4605 resis 1...
Seite 387 ClipX object DPV1 directory No of Data Description bytes type Sub- Slot Index Index index UINT32 Limit switch reset 0x4608 mask low 2 UINT32 Limit switch reset 0x4608 mask low 3 UINT32 Limit switch reset 0x4608 mask low 4 UINT32...
Seite 388 ClipX object DPV1 directory No of Data Description bytes type Sub- Slot Index Index index FLOAT Analog output sca- 0x4500 ling source value 2 FLOAT Analog output sca- 0x4500 ling electr. value 1 FLOAT Analog output sca- 0x4500 ling electr. value 2...
Seite 389 0 … 6 UINT8 ClipX bus, highest 0x4380 address 0 … 6 UINT8 ClipX bus, value 0x4380 index to send 0 … 31 UINT16 ClipX bus, cycles per 0x4380 second UINT16 ClipX bus, restart 0x4380 counter UINT8 TEDS, select zero / 0x4300 1-Wire-connection —...
Seite 390 ClipX object DPV1 directory No of Data Description bytes type Sub- Slot Index Index index STRING Command: Read 0x4300 TEDS data segment (32 bytes) UINT8 TEDS usage 0x4300 0: Ignore 1: If available 2: Required UINT8 TEDS search during 0x4300...
Seite 391 ClipX object DPV1 directory No of Data Description bytes type Sub- Slot Index Index index — Command: Re-cal- 0x4270 culate CRC of cur- rently used parameters STRING Name of parameter 0x4271 set 0 STRING Name of parameter 0x4271 set 1...
Seite 392 ClipX object DPV1 directory No of Data Description bytes type Sub- Slot Index Index index STRING Name of current 0x4271 parameter set UINT32 CRC of a parameter 0x4272 set 0 in RAM cache UINT32 CRC of a parameter 0x4272 set 1 in RAM cache...
Seite 393 ClipX object DPV1 directory No of Data Description bytes type Sub- Slot Index Index index FLOAT Field value 0x6100 UINT8 Scale 1 FV count 0x6120 FLOAT Scale 1 FV 0x6120 UINT8 Scale 1 PV count 0x6121 FLOAT Scale 1 PV...
Seite 394 ClipX object DPV1 directory No of Data Description bytes type Sub- Slot Index Index index UINT8 Status 0x6150 UINT8 Filter type count 0x61a0 UINT8 Filter type 0x61a0 UINT8 Filter frequency 0x61a2 count FLOAT Filter frequency 0x61a2 UINT8 Analog OUT link...
Seite 395 ClipX object DPV1 directory No of Data Description bytes type Sub- Slot Index Index index FLOAT Analog OUT scale 2 0x6322 source value (in physikalischer Ein- heit) UINT8 Analog OUT scale 2 0x6323 electr. value count (immer 1) FLOAT Analog OUT scale 2 0x6323 electr.
Seite 396 ClipX object DPV1 directory No of Data Description bytes type Sub- Slot Index Index index UINT16 Swap with next 0x5010 UINT16 Function block 1 0x5001 UINT16 Function block 2 0x5001 UINT16 Function block 3 0x5001 UINT16 Function block 4 0x5001...
Seite 397: Einstellungen Für Modbus-Tcp
Sie können auch mehr als eine Option aktivieren. In diesem Fall werden die Einstellun- gen in folgender Reihenfolge aktiviert: Das ClipX versucht, eine Adresse vom DHCP-Server zu erhalten. Das ClipX versucht, eine Adresse über BOOTP zu erhalten. Das ClipX aktiviert die statische IP-Adresse.
Seite 398 Register für die Übertragung vom ClipX zum Modbus (Input) Siehe auch „Datenübertragung vom ClipX zur Steuerung“ auf Seite 130. Discrete Input- Bedeutung Format input Register 0 … 31 0 … 1 Rückgabewert des Steuerworts. Bitfeld Siehe „Das Steuerwort“ auf Seite 165.
Seite 399 Discrete Input- Bedeutung Format input Register 28 … 29 ClipX bus value 1 (ClipX-Bus 1) REAL 30 … 31 ClipX bus value 2 (ClipX-Bus 2) REAL 32 … 33 ClipX bus value 3 (ClipX-Bus 3) REAL 34 … 35 ClipX bus value 4 (ClipX-Bus 4) REAL 36 …...
Seite 400 Bits 0 … 7: Subindex UINT16 Bits 8 … 15: Fehlercode 83 … 84 Wert Abhängig vom Objekt Register bei der Übertragung vom Modbus zum ClipX (Output) Siehe auch „Datenübertragung von der Steuerung zum ClipX“ auf Seite 126. Holding- Coil...
Seite 401 Register Bedeutung Format Index UINT16 Bits 0 … 7: Subindex UINT16 Antwort auf eine Schreibanfrage an das Objektverzeichnis Register Bedeutung Format Index UINT16 Bits 0 … 7: Subindex UINT16 20 … 21 Wert Abhängig vom Objekt ClipX Betrieb über Feldbus...
Seite 402: Flags Und Statusbits
Die folgende Tabelle enthält die im Messwertstatus (32 bit) gesetzten Bits, falls das betreffende Signal ungültig ist. Sie können einige der (voreingestellten) Signalnamen ändern, z. B. ClipX bus value 1 in Presskraft. Die bei Ihnen vorhandenen Namen können daher von den in der Tabelle aufgeführten abweichen.
Seite 403 Erläuterung für Bit gesetzt, d. h., der Wert ist ungül- Bezeichnung ClipX bus value 2 Wert auf dem ClipX-Bus vom Gerät mit der Adresse (ClipX-Bus 2) ClipX bus value 3 Wert auf dem ClipX-Bus vom Gerät mit der Adresse (ClipX-Bus 3) ClipX bus value 4 Wert auf dem ClipX-Bus vom Gerät mit der Adresse...
Seite 404: Systemstatus: Liste Der Statusbits
Die folgende Tabelle enthält die Bits im Systemstatus (32 bit), falls der betreffende Sta- tus gesetzt ist. Status/Fehler Erläuterung für Bit gesetzt Gerät bereit Das ClipX ist eingeschaltet, initialisiert und die Ethernetverbindung ist aufgebaut. Sync-Master Das Gerät ist als Master für die TF-Synchronisation eingestellt.
Seite 405 Fehler ClipX-Bus Der ClipX-Bus arbeitet nicht richtig. Überprüfen Sie die Verschaltung des Bussystems. Fehler externes RAM Fehler im RAM des ClipX (nicht im RAM der CPU). Notieren Sie die Fehlerart und kontaktieren Sie HBM, siehe „Technische Unterstützung“ auf Seite 241.
Seite 406 Status/Fehler Erläuterung für Bit gesetzt Fehler Kalibrierung Die Kalibrierung des ClipX ist fehlerhaft. Notieren Sie die Fehlerart und kontaktieren Sie HBM, siehe „Technische Unterstützung“ auf Seite 241. Test-Signal aktiv Das Test-Signal ist aktiviert, es werden keine Mess- werte erfasst. Ethernet-Verbin- Es wurde eine TCP/IP-Verbindung über Ethernet...
Seite 407: Teds-Status: Liste Der Statusbits
Die Angaben im TEDS-Modul konnten nicht einge- gescheitert stellt werden. Prüfen Sie die Angaben im TEDS- Modul, evtl. ist ein Sensortyp oder eine Skalierung angegeben, die vom ClipX nicht unterstützt werden (erfordert andere Hardware). Lesefehler Das TEDS-Modul konnte nicht ausgelesen werden.
Seite 408: Digitale Flags: Liste Der I/O-Flags (I/O-Status)
Flags 1 bis 16 des Feldbusses. I/O-Status Flags 1 bis 16, die über Ethernet gesendet High-Word 48 … 63 werden. Kein Ausgang, d. h. nicht belegt. Dies ist z. B. für nicht verwendete Flags sinnvoll und bei Berechnungen die Voreinstellung. ClipX Betrieb über Feldbus...
Seite 409: Das Steuerwort
Wenn z. B. Bit 1 (Tarieren) bereits gesetzt ist, wird das Tarieren bei jeder Änderung eines der anderen Bits erneut ausgelöst. Das Steuerwort besteht aus 32 Bits, die hier nicht aufgeführten Bits sind für spätere Erweiterungen reserviert. Das Steuerwort wird von ClipX quittiert, siehe „Datenübertragung vom ClipX zur Steue- rung“ auf Seite 130.
Seite 410: Objekt-Verzeichnis
Für die meisten Anwendungen genügen die zyklischen Daten, die über den jeweiligen Feldbus gesendet werden können. Für spezielle Anwendungen steht Ihnen das Objekt- verzeichnis zur Verfügung, mit dem Sie auf alle Einstellungen eines ClipX zugreifen kön- nen. Sie können das Objekt-Verzeichnis mit den Feldbussen oder über Ethernet oder OPC UA verwenden.
Seite 411 Erläuterung Index (16 bit), 0x0000 … 0xffff in hexadezimaler Darstellung. SubIdx Subindex (8 bit), 0 … 255 in dezimaler Darstellung. Type Datentyp, siehe auch „Vom ClipX verwendete Datentypen“ auf Seite 125. Access W: Schreiben R: Lesen RO: Nur lesen WO: Nur schreiben S: Änderung durch Parametersatzwechsel möglich...
Seite 412: Wie Greifen Sie Auf Die Clipx-Objekte Zu
Mit den Funktionen des Objektverzeichnisses wird direkt auf das Datenob- jekt geschrieben. Eine Prüfung auf zulässige Werte findet in der Regel nicht statt. Unzulässige Werte können jedoch zu Fehlfunktionen des ClipX führen. Falls Sie bei einer Einstellung unsicher sind, verwenden Sie den Webbrowser, um die Einstellung vorzunehmen.
Seite 413 SINT, USINT Einstellungen mehrfach Lesen oder Schreiben Das ClipX reagiert nur auf Änderungen von Index, Subindex, Padding-Byte oder Wert. Es reagiert nicht, wenn Index = 0x0000 ist (no operation). Ändern Sie zum wiederholten Lesen oder Schreiben die Anfrage in mindestens einer Variablen. Setzen Sie z. B. den Index erst zu Null und danach wieder auf den gewünschten Wert.
Seite 414 Index und Subindex. Da aber die SDO-Syntax immer einen Parameter erwartet (Padding Byte, siehe oben) müssen Sie auch hier einen Parameter angeben, z. B. 0. Der Befehl SDO 0x4410,4,0LF zum Nullstellen lautet daher Schreibanfrage von der Steuerung zum ClipX (Object Dictionary Write Request) Daten- Feldname Erläuterung...
Seite 415 Gewünschten Index setzen. Erst nach dem dritten Schritt wertet das ClipX die Anfrage aus. Antwort vom ClipX auf die Schreibanfrage (Object Dictionary Write Response) Der Wert wurde erfolgreich geschrieben, wenn Index und Subindex mit der Anfrage übereinstimmen und kein Error-Bit gesetzt ist.
Seite 416: Beispiele Für Den Objektzugriff Über Den Feldbus
Das Setzen und Lesen der Werte erfolgt in einem Watch Table (Extended Mode). Im fol- genden Beispiel wird die aktuell angezeigte Farbe der System-LED abgefragt (Objekt 0x4200.6). Abb. 134: Watch Table nach Abfrage der Farbe der System-LED (Beispiel) ClipX Betrieb über Feldbus...
Seite 417 Im folgenden Beispiel wird der Effekt 9 (schnelles grünes Blinken für 10 s) für die Sys- tem-LED gesetzt (Objekt 0x4200.3). Abb. 136: Watch-Table nach Setzen eines Effektes für die System-LED Der Effekt 9 (Zeile 4 bzw. 5) wurde gesetzt, da kein Fehler-Bit (Zeile 9) gesetzt ist. ClipX Betrieb über Feldbus...
Seite 418 Im Beispiel ist die Anzeige grün (Wert 2, letzte Zeile „value“) und gültig, da kein Fehler- Bit (vorletzte Zeile „error“) gesetzt ist. Im folgenden Beispiel wird versucht, ein nicht existierendes Objekt auszulesen. Abb. 138: Abfrage eines nicht existierenden Objekts ClipX Betrieb über Feldbus...
Seite 419 0x5801 (aber nur die ersten vier Bytes) als auch in 0x5805 (32 Bytes) vor. Sie können auch andere Datentypen als Strings mit 0x5806 schreiben, das Objekt funk- tioniert für alle Datentypen und Objekte mit 1 … 32 Bytes Länge. ClipX Betrieb über Feldbus...
Seite 420 Wert 1 (Field value 1). Skalierung, physikalischer Wert 1 (Process value 1). Skalierung, elektrischer Wert 2 (Field value 2). Skalierung, physikalischer Wert 2 (Process value 2). 0x44F2 Einheit des Netto-Signals STRING, Länge ≤ 10 Zeichen. lesen oder schreiben. ClipX Betrieb über Feldbus...
Seite 421: Allgemeine Und System-Objekte
UINT16, WO. Systemstatus Index Subindex Funktion Wert 0x4200 Statusbits, Bedeutung der 0 … 2 -1, UINT32, RO. Bits siehe „Systemstatus: Liste der Statusbits“ auf Seite 160. Lesen oder Setzen der STRING im Format Echtzeituhr. hh:mm:ss dd.MM.yy. ClipX Betrieb über Feldbus...
Seite 422 Zeit steuern. Subindex 3) + 256 * Zeit in Sekunden, 0 … 2 -1,UINT32. Status der System-LED. UINT8, RO. 0x4200 Aktuelle Farbe der System- UINT8, RO. LED. Art der Synchronisierung 0: Master für TF-Verstärker. 1: Slave, UINT8. ClipX Betrieb über Feldbus...
Seite 423 Liste der digitalen ClipX-Flags Index Subindex Typ der Flags Wert 0x4700 Digitale Flags Low- 0 … 2 Word. Digitale Flags 0 … 2 High-Word. Feldbus-Flags. 0 … 2 Ethernet-Flags. 0 … 2 Flags der Berech- 0 … 2 nungskanäle. Parametersätze...
Seite 424 1: Geändert, UINT8. chert ist, in den aktuellen Einstellungen geändert wurde. 0x4271 1 … 10 Namen des betreffenden STRING, RO. Parametersatzes. Aktueller Parametersatz- STRING. name. Unter diesem Namen spei- chern Sie mit dem Befehl 0x4270.3 den Parameter- satz. ClipX Betrieb über Feldbus...
Seite 425 „I/O-Objekte“ auf Seite 197. Index Subindex Funktion Wert 0x4429 Liest alle 6 ClipX-Bus- 6 Fließkommawerte, getrennt Werte. Alle Werte stammen mit ; (Semikolon), STRING, RO. aus demselben Buszyklus, Ein ungültiger Messwert wird d. h., es existiert nur ein immer durch 1,001 * 10 geringer Jitter zwischen ersetzt, ein evtl.
Seite 426 3: Aktiv, verspätet (die Übertra- 0x4D00 Subscription-Status der gung ist überfällig). Session 2. 0x4D00 Publising-Intervall in ms für 0, wenn passiv. die Subscription der Ses- sion 1. 0x4D00 Publising-Intervall in ms für die Subscription der Ses- sion 2. ClipX Betrieb über Feldbus...
Seite 427 1: Maximum seit letzter Abtas- tung 2: Minimum seit letzter Abtas- tung für die Messreihen 1 … 6, UINT8. 30 … 35 Stellenanzahl (Präzision) 1 ... 6: Anzahl der übertragenen Stellen der Messreihen 1 … 6, UINT8. ClipX Betrieb über Feldbus...
Seite 428 UINT16, RO. FIFO (für bis zu sechs Signalquellen) Siehe auch „Arbeitsweise und Inhalt des ClipX-FIFOs“ auf Seite 111. Es stehen Ihnen 6 FIFO-Kanäle mit je 1000 Werten (4000 ab Firmware 2.0) zum Speichern von Messwer- ten zur Verfügung. Die jeweils ältesten Werte werden überschrieben, wenn alle Spei- cherplätze belegt sind.
Seite 429 Uhrzeit der Aufzeichnung Datum und Uhrzeit, z.B. des ersten Wertes im FIFO „17.08.18 14:00:37“, STRING, laut Datum/Uhrzeit des ClipX. 0x4428 Befehl: Einen FIFO-Eintrag Falls keine Werte im FIFO sind, von allen 6 FIFO-Kanälen wird in Subindex 21 … 27 für die auslesen und für nachfol-...
Seite 430 Differenzbedingung erfüllt ist. Bei dieser Funktion wird im Unterschied zu der sonstigen Arbeitsweise auch die Änderung nur eines mehreren Bits von High nach Low oder Low nach High bei bereits aktiven Bits (High) als Auslöser erkannt. ClipX Betrieb über Feldbus...
Seite 431 Überlauf des FIFOs. Das Bit wird beim Schreiben der Kontrollflags gelöscht, RO. Ethernet-Fehler. Das Bit wird beim Schreiben der Kontrollflags gelöscht, Von den verschiedenen Füllmodi kann immer nur einer aktiv sein, d. h., Sie dürfen immer nur eines dieser Bits setzen. ClipX Betrieb über Feldbus...
Seite 432: Messkanal-Objekte
0x44F4 Messwertstatus aller 32 0 … 2 -1, UINT32, RO. (Mess-)Werte: Bit = 0: OK Bit = 1: Wert ist ungültig 2 … 31, Bitposition des jeweiligen Wertes siehe „Liste der Signalreferen- zen“ auf Seite 228. ClipX Betrieb über Feldbus...
Seite 433 Siehe auch „Weitere CoE- 2: Butterworth Objekte bei EtherCAT / 3: Bessel, UINT8. TwinCAT“ auf Seite 176. Grenzfrequenz (-3 dB), 0,02 … 3000.0 Hz, FLOAT. Siehe auch „Weitere CoE- Objekte bei EtherCAT / TwinCAT“ auf Seite 176. ClipX Betrieb über Feldbus...
Seite 434 -1, siehe „Digitale Flags: Bitmaske Low-Word Liste der I/O-Flags (I/O-Sta- (32 bit). tus)“ auf Seite 164, UINT32. Funktion „Tarieren durch“, Bitmaske High-Word (32 bit). Funktion „Tarieren durch“ 0: Nicht invertiert invertieren. 1: Invertiert, UINT8. Befehl „Tarieren“. ClipX Betrieb über Feldbus...
Seite 435 Sonderwerte (Wert bei „ungültig“, Testsignal) Index Subindex Funktion Wert 0x440A Testsignal. FLOAT. Testsignal aktiv. 0: Nicht aktiv 1: Aktiv, UINT8. 0x440B Wert bei „ungültig“. FLOAT. Wert bei „ungültig“ aktiv. 0: Nicht aktiv 1: Aktiv, UINT8. (Nur bei Wert „ungültig“). ClipX Betrieb über Feldbus...
Seite 436 2). Skalierstatus. 0: Gültig 1: Ungültig, INT8, RO. Skalierung Polynom A / B 0x4417 FLOAT. Koeffizient für x (x = elektrischer Wert). 0x4418 Koeffizient für x Koeffizient für x Koeffizient für x Koeffizient für x ClipX Betrieb über Feldbus...
Seite 437 1: Ungültig, INT8, RO. Kontrollieren Sie die Angabe der Werte, z. B., ob die elektri- schen Werte aufsteigend sind (von Minus nach Plus). 0x4420 1 … 21 Stützpunkte elektrische FLOAT. Werte. 0x4421 1 … 21 Stützpunkte physikalische Werte. ClipX Betrieb über Feldbus...
Seite 438 Hersteller-ID, UINT32, RO. Herstellername. Name des Herstellers, STRING, Model number. Sensortyp-ID, UINT32, RO. Modell. Sensortyp/Modell als Text, STRING, RO. Measurement Location ID. Messstellen-Nummer, UINT32, Serial Number. Seriennummer, UINT32, RO. Version Number. Versionsnummer, UINT32, RO. Version Letter. Versionsbuchstabe, STRING, ClipX Betrieb über Feldbus...
Seite 439 Kalibrierintervall in Tagen, UINT32, RO. Calibration Date. Kalibrierdatum, STRING, RO. Calibration Initials. Kalibriert durch, STRING, RO. HBM User Defined ID. Benutzerdefinierte ID, max. 15 ASCII-Zeichen, STRING, RO. HBM Channel Name. Kanalname, max. 45 ASCII-Zei- chen, STRING, RO. Befehl „Sensor-ID des TEDS-Moduls lesen“.
Seite 440 Daten nach dem Schema „IEEE1451_4_Manufactu- rerCode_ModelNumber_- VersionLetter_VersionNum ber_SerialNumber.ted“. Die Kennung „PD“ wird bei der Seriennummer (SerialNum- ber) 0 verwendet, falls keine VersionNumber vorliegt, entfällt diese Kennung. Falls keine Datei erzeugt werden konnte, ist das Objekt leer. ClipX Betrieb über Feldbus...
Seite 441: I/O-Objekte
160, UINT32. 0x470A 1 … 2 Auswertung des Sys- 0: Nicht aktiv temstatus mit der angege- 1: Aktiv, UINT8. benen Maske. 0x470B 1 … 2 Verzögerung für Digitalen 0 … 63, UINT8. Ausgang 1 … 2 (ms). ClipX Betrieb über Feldbus...
Seite 442 Seite 228, UINT8. Zweipunktskalierung: 1. FLOAT. Punkt Quellwert (physika- lisch). Zweipunktskalierung: 2. Punkt Quellwert (physika- lisch). Zweipunktskalierung: 1. Punkt elektrisch (Wert am Analogausgang). Zweipunktskalierung: 2. Punkt elektrisch (Wert am Analogausgang). Nullwert (elektrisch). Wert bei „ungültig“-Signal. ClipX Betrieb über Feldbus...
Seite 443 0: Aus geräteanzahl am Bus). 1 … 6: Anzahl, UINT8. Quelle (Signal, das über den 0 … 31, siehe „Liste der Signal- Bus gesendet wird). referenzen“ auf Seite 228, UINT8. Werkseinstellungen für ClipX-Bus wieder herstel- len. ClipX Betrieb über Feldbus...
Seite 444: Objekte Der Berechnungskanäle
25.7.6 Objekte der Berechnungskanäle Die einzelnen Funktionen sind nach den Werten für den Bausteintyp sortiert aufgelistet (siehe nächste Tabelle). ClipX Betrieb über Feldbus...
Seite 445 = 1 … 5, UINT16, WO; Der Baustein an der Position n wird mit dem Baustein an der Position n+1 getauscht. Achtung: Die Parameter der getauschten Bausteine tau- schen damit ihre Indizes eben- falls (0x510n und 0x510n+1). ClipX Betrieb über Feldbus...
Seite 446 Unbenutzte Ausgänge sind in der Voreinstellung mit dem Wert 48 belegt (siehe „Liste der Signalreferenzen“ auf Seite 228). Sie können den Wert auch dazu benutzen, einen belegten Ausgang wieder freizugeben, um ihn in einer anderen Berechnung verwenden zu können. ClipX Betrieb über Feldbus...
Seite 447 Seite 228, Eingang x UINT16. Eingang x Eingang x Eingang x Eingang x Eingang x Eingang x Eingang x Eingang x Ausgang y. 21 … 26, 48, siehe „Liste der Signalreferenzen“ auf Seite 228, INT16. ClipX Betrieb über Feldbus...
Seite 448 Eingang x Flags (I/O-Status)“ auf Seite 164, UINT8. Eingang x Eingang x Ausgang y Flag-Nummer 12 … 19, 64, siehe „Digitale Flags: Liste der Ausgang y I/O-Flags (I/O-Status)“ auf Seite 164, UINT8. Ausgang y Ausgang y ClipX Betrieb über Feldbus...
Seite 449 228, Eingang x UINT16. Eingang x Eingang x Eingang x Eingang x Eingang x Eingang x Eingang x Ausgang Quotient y. 21 … 26, 48, siehe „Liste der Signalreferenzen“ auf Seite Ausgang Rest z. 228, INT16. ClipX Betrieb über Feldbus...
Seite 450 „Liste der Signalreferenzen“ auf Seite 228, INT16. Start/Stopp mit. Flag-Nummer 0 … 63, siehe „Digitale Flags: Liste der I/O- Flags (I/O-Status)“ auf Seite 164, UINT8. Start bei. 0: Starten bei High-Pegel 1: Starten bei Low-Pegel, UINT8. ClipX Betrieb über Feldbus...
Seite 451 FLOAT. 121 … 126 Koeffizienten a … a 131 … 136 Koeffizienten a … a 141 … 146 Koeffizienten a … a 151 … 156 Koeffizienten a … a 161 … 166 Koeffizienten a … a ClipX Betrieb über Feldbus...
Seite 452 Wert 0x510n Eingang Radius. 0 … 47, siehe „Liste der Signal- referenzen“ auf Seite 228, Eingang Winkel in °. UINT16. Ausgang x-Koordinate. 21 … 26, 48, siehe „Liste der Signalreferenzen“ auf Seite Ausgang y-Koordinate. 228, INT16. ClipX Betrieb über Feldbus...
Seite 453 Flags (I/O-Status)“ auf Seite 164, UINT8. Nachtriggerbar. 0: Nein 1: Ja, UINT8. Ergebnistyp. 0: Zeit in Millisekunden 1: Zeit in Sekunden 2: Frequenz (Hz), UINT16. Ausgang Ergebnis. 21 … 26, 48, siehe „Liste der Signalreferenzen“ auf Seite 228, UINT16. ClipX Betrieb über Feldbus...
Seite 454 Befehl „Zurücksetzen“. Ausgang Spitze-Flag. Flag-Nummer 12 … 19, 64, siehe „Digitale Flags: Liste der I/O-Flags (I/O-Status)“ auf Seite 164, UINT8. Ausgang Spitzenwert. 21 … 26, 48, siehe „Liste der Signalreferenzen“ auf Seite Ausgang Gehaltener Wert. 228, INT16. ClipX Betrieb über Feldbus...
Seite 455 0: Aus 1: Steigende Flanken zählen 2: Fallende Flanken zählen 3: Beide Flanken zählen, INT16. Timeout nach (ms). UINT32. Grenzwert für Flag. Ausgang Zählerwert. 21 … 26, 48, siehe „Liste der Signalreferenzen“ auf Seite 228, INT16. ClipX Betrieb über Feldbus...
Seite 456 Start Nullmessung mit. Flags (I/O-Status)“ auf Seite 164, UINT8. Ausgang Messwert (Netto). 21 … 26, 48, siehe „Liste der Signalreferenzen“ auf Seite Ausgang Mittelwert (Mean). 228, INT16. Ausgang Maximalwert (Max). Ausgang Minimalwert (Min). Ausgang Spitze-Spitze- Wert. ClipX Betrieb über Feldbus...
Seite 457 Flag-Nummer 12 … 19, 64, siehe „Digitale Flags: Liste der I/O-Flags (I/O-Status)“ auf Seite 164, UINT8. Befehle „Messung …“. 3: Messung starten 4: Nullmessung starten, UINT8. Ausgang Status. 21 … 26, 48, siehe „Liste der Signalreferenzen“ auf Seite 228, INT16. ClipX Betrieb über Feldbus...
Seite 458 Flag-Nummer 12 … 19, 64, siehe „Digitale Flags: Liste der I/O-Flags (I/O-Status)“ auf Seite 164, UINT8. Pegel aktives Timer-Flag. 0: High-Pegel wird am Aus- gang während der Pulslänge ausgegeben 1: Low-Pegel wird am Ausgang während der Pulslänge aus- gegeben, UINT8. ClipX Betrieb über Feldbus...
Seite 459 Eingang Y Vorgabe FLOAT. Ausgang Y Stellgröße. 21 … 26, 48, siehe „Liste der Signalreferenzen“ auf Seite 228, INT16. Ausgang Min/Max-Flag. Flag-Nummer 12 … 19, 64, siehe „Digitale Flags: Liste der I/O-Flags (I/O-Status)“ auf Seite 164, UINT8. ClipX Betrieb über Feldbus...
Seite 460 Wert (Subindex 21) bei Maximum des Ein- gangs (Subindex 20). Ausgang Gehalten bei Min, gehaltener Wert (Subindex 21) bei Minimum des Ein- gangs (Subindex 20). Ausgang Mittelwert. Ausgang Dauer, d. h. Zeit [ms] seit Start-Flag. ClipX Betrieb über Feldbus...
Seite 461 1: Fallende und steigende Flanke 2: Steigende Flanke, UINT16 Hysterese 1 (für Grenzwert FLOAT. Hysterese 2 (für Grenzwert Trigger-Flag 1. Flag-Nummer 12 … 19, 64, siehe „Digitale Flags: Liste der Trigger-Flag 2. I/O-Flags (I/O-Status)“ auf Seite 164, UINT8. ClipX Betrieb über Feldbus...
Seite 462 3: Bessel-Tiefpass IIR 6. Ord- nung 4: Butterworth-Hochpass IIR 6. Ordnung 5: Bessel-Hochpass IIR 6. Ord- nung, UINT16. Grenzfrequenz (-3 dB). 0,1 … 100 Hz, FLOAT. Ausgang. 21 … 26, 48, siehe „Liste der Signalreferenzen“ auf Seite 228, UINT16. ClipX Betrieb über Feldbus...
Seite 463 Seite 164, UINT8. Flag für nahe Null. Flag-Nummer 12 … 19, 64, siehe „Digitale Flags: Liste der I/O-Flags (I/O-Status)“ auf Seite 164, UINT8. Ausgang. 21 … 26, 48, siehe „Liste der Signalreferenzen“ auf Seite 228, UINT16. ClipX Betrieb über Feldbus...
Seite 464 Eingang 3. Eingang 4. Steuerbit 1. Flag-Nummer 0 … 63, siehe „Digitale Flags: Liste der I/O- Steuerbit 2. Flags (I/O-Status)“ auf Seite 164, UINT8. Ausgang. 21 … 26, 48, siehe „Liste der Signalreferenzen“ auf Seite 228, UINT16. ClipX Betrieb über Feldbus...
Seite 465 Wert 0x510n Eingang. 0 … 47, siehe „Liste der Signal- referenzen“ auf Seite 228, UINT16. Grenzfrequenz (-3 dB). 2,0 … 100 Hz, FLOAT. Ausgang. 21 … 26, 48, siehe „Liste der Signalreferenzen“ auf Seite 228, UINT16. ClipX Betrieb über Feldbus...
Seite 466: Objekte Der Clipx-Funktionen
UINT16. Filterfrequenz 1. 4,0 … 500,0, FLOAT. Filterfrequenz 2. Ausgang. 21 … 26, 48, siehe „Liste der Signalreferenzen“ auf Seite 228, UINT16. 25.7.7 Objekte der ClipX-Funktionen Spitzenwerte Index Subindex Funktion Wert 0x4020 Auswahl Signalquelle. 0 … 31, siehe „Liste der Signal- referenzen“...
Seite 467 Low-Word (32 bit). Liste der I/O-Flags (I/O-Sta- tus)“ auf Seite 164, UINT32. 0x4037 1 (2) Zurücksetzen durch, Bit- maske High-Word (32 bit). 0x4038 1 (2) Zurücksetzen durch inver- 0: Nicht invertiert tieren. 1: Invertiert, UINT8. ClipX Betrieb über Feldbus...
Seite 468 0x4606 1 … 4 Auswahl Signalquelle. 0 … 31, siehe „Liste der Signal- referenzen“ auf Seite 228, UINT8. 0x4607 1 … 4 Modus. 1: Über Pegel 2: Unter Pegel 3: Im Band 4: Außerhalb Band, UINT8. ClipX Betrieb über Feldbus...
Seite 469: Cia 404-Objekte
0x6122 Analog input scaling 2 field Skalierwert 2 in der Einheit der value. Eingangsgröße, z. B. in mV/V, FLOAT. 0x6123 Analog input scaling 2 phy- Skalierwert 2 in der Einheit der sical value. physikalischen Größe, FLOAT. ClipX Betrieb über Feldbus...
Seite 470 0: Filter aus 3: Tiefpassfilter Bessel 4: Tiefpassfilter Butterworth, UINT8. 0x61A2 Analog input filter cut-off Wenn Sie eine nicht unter- frequency. stützte Frequenz angeben, ändert das ClipX die Frequenz auf den nächstliegenden ver- fügbaren Wert, FLOAT. ClipX Betrieb über Feldbus...
Seite 471 Analoger Ausgang in V oder (read only). Sie können den Ausgangswert nicht direkt verändern. Geben Sie einen Wert über das Testsi- gnal aus, siehe 0x4500.10: Analog output test value und 0x4500.11: Analog output test value active, FLOAT, RO. ClipX Betrieb über Feldbus...
Seite 472: Liste Der Signalreferenzen
Captured value 1 Gehaltener Wert 1. Captured value 2 Gehaltener Wert 2. ClipX bus value 1 Wert auf dem ClipX-Bus vom Gerät mit der Adresse 1 … 6. ClipX bus value 2 ClipX bus value 3 ClipX bus value 4...
Seite 473 External FB value 2 Wert 2, der über den Feldbus gesendet wurde. Analog output Wert des analogen Ausgangs in V oder mA. (Analogausgang) Systemkonstante -1 Systemkonstante 0 Systemkonstante +1 /2 Systemkonstante /2  Systemkonstante  2 Systemkonstante 2 ClipX Betrieb über Feldbus...
Seite 474 Benutzerdefinierte Konstante 4 Benutzerdefinierte Konstante 5 Benutzerdefinierte Konstante 6 Benutzerdefinierte Konstante 7 Benutzerdefinierte Konstante 8 Benutzerdefinierte Konstante 9 Benutzerdefinierte Konstante 10 Ziel für unbenutzte Nur schreiben, muss bei Berechnungen für unbe- Werte nutzte Ausgangskanäle verwendet werden. ClipX Betrieb über Feldbus...
Seite 475: Kalibrierzertifikate
ALIBRIERZERTIFIKATE Bei der Fertigung des ClipX erstellt HBM eine Werksbescheinigung 2.1 nach EN 10204 bzw. ein Herstellerzertifikat O nach DIN 55350 Teil 18. Sie können diesen Werkskali- brierschein über Ihren Browser und das Menü Gerätespeicher vom ClipX herunterladen und auf Ihrem PC speichern. Der Werkskalibrierschein Ihres ClipX steht Ihnen ebenfalls über die HBM-Webseite...
Seite 476 ClipX Kalibrierzertifikate...
Seite 477: Aktualisieren Der Firmware
Aktualisierung der Firmware etwas schiefgehen, z. B. der Strom ausfallen, so startet das ClipX entweder wieder mit der alten Firmware oder das Gerät lädt und initialisiert die neue/geladene Firmware. Nach ca. 5 Minuten ist das ClipX wieder betriebsbereit.
Seite 478 Zustand der Sys-LED während einer Firmware-Aktualisierung SYS- Zustand Bedeutung Das ClipX bootet (initialisiert alles). Ein oder blinkend Das ClipX prüft die Dateiintegrität, kopiert oder expandiert Blinkend Dateien. gelb/rot Das ClipX löscht den CPU-Flash-Speicher. gelb Das ClipX speichert das neue Programm im CPU-Flash.
Seite 479: Diagnose Und Fehlerbeseitigung, Faq
EHLERBESEITIGUNG 28.1 Mögliche Fehler Damit das ClipX bereit ist, müssen die LEDs die entsprechenden Farben zeigen, siehe „Health-Monitoring, LEDs“ auf Seite 26. Sie können daran erkennen, ob das Gerät eine IP-Adresse (bekommen) hat, ob das Gerät selbst fehlerfrei initialisiert wurde oder ob bei BM40IE oder BM40PB der Feldbus korrekt funktioniert.
Seite 480 Messbereich Vollbrücke -800 -850 mV/V DC 800 mV/V Messbereich Vollbrücke -2,5 mV/V TF 2,5 mV/V Messbereich Vollbrücke mV/V TF 5 mV/V Messbereich Potenzio- meter Messbereich Pt100 18,52 390,48 Analogausgang 10 V Analogausgang 4 … 20 mA ClipX Diagnose und Fehlerbeseitigung, FAQ...
Seite 481: Faq
28.2 Gibt es beim ClipX Sicherungen, die gewechselt werden müssen? Nein. Das ClipX verfügt über eine interne Strombegrenzung, die im Störfall die Leis- tungsaufnahme automatisch regelt. Gibt es bewegliche Teile, die gewartet werden müssten? Nein. Das ClipX kommt ohne Lüfter oder Ähnliches aus und ist wartungsfrei.
Seite 482 ClipX-Bus“ auf Seite Wozu ist der ClipX-Bus gut? Sie können über den ClipX-Bus bis zu 6 Geräte miteinander verbinden. Jedes Geräte kann ein Signal auf diesem Bus übertragen, sodass an jedem Gerät bis zu 5 Signale anderer ClipX zur Verfügung stehen. Die Übertragung der Messwerte erfolgt automa- tisch, Sie müssen nur an jedem Gerät festlegen, welches Signal übertragen werden soll...
Seite 483 Sollte bei der Aktualisierung der Firmware etwas schiefgehen, z. B. der Strom ausfallen, so startet das ClipX entweder wieder mit der alten Firmware oder das Gerät lädt und ini- tialisiert die neue/geladene Firmware. Nach ca. 5 Minuten ist das ClipX wieder betriebs- bereit.
Seite 484 Gibt es ein Tool zur Elektrokonstruktion für ClipX? Ja. Für ClipX stehen fertige ePLAN-Makros auf https://www.hbm.com/ClipX zur Verfü- gung, die Sie lizenzfrei nutzen können. Gibt es 3D (STEP-Dateien) zur mechanischen Konstruktion (CAE) für ClipX? Ja. Für ClipX stehen 3D-STEP-Dateien auf https://www.hbm.com/ClipX kostenlos zur Verfügung.
Seite 485: Technische Unterstützung
ECHNISCHE NTERSTÜTZUNG Sollten bei der Arbeit mit dem ClipX Probleme auftreten, können Sie folgende Dienste zu nutzen: E-Mail-Unterstützung support@hbkworld.com Telefon-Unterstützung Die telefonische Unterstützung ist von 9:00 bis 17:00 Uhr (MEZ) an allen Werktagen ver- fügbar: +49 6151 803-0 Folgende Möglichkeiten stehen Ihnen ebenfalls zur Verfügung HBM-Support und Vertrieb weltweit: https://www.hbm.com/de/0051/worldwide-contacts/...
Seite 486 ClipX Technische Unterstützung...
Seite 487: Wartung
ARTUNG Das ClipX-System ist wartungsfrei. Sie können jedoch bei Bedarf eine neue Firmware in das Gerät laden, siehe „Aktualisieren der Firmware“ auf Seite 233. Wichtig: Sie dürfen das Gerät nicht öffnen. Reinigung • Trennen Sie vor der Reinigung die Verbindung zu allen Anschlüssen, d. h., ziehen Sie die Steckklemmen (Push-In- oder Schraubklemmen) ab.
Seite 488 ClipX Wartung...
Seite 489: Entsorgung
Gerät nicht im Hausmüll entsorgt werden darf. Da die genauen Entsorgungsvorschriften von Land zu Land unterschiedlich sind, bitten wir Sie, sich im Bedarfsfall an die örtlichen Behörden oder an die betreffende HBM-Ver- tretung zu wenden.
Seite 490 ClipX Entsorgung...
Seite 491: Index
Anschlüsse) 24 Pulsbreitenmessung 99 galvanische Trennung 21 Signalgenerator 99 Anschlussleitungen Spitzenwert mit Halten 87 doppelt geschirmt 22 Toleranzfenster 84 einfach geschirmt 23 Trigger 88 Assistent zum Einmessen von Sensoren Vorgehensweise 83 Zähler 95 Zeitgeber 100 Auflösung des ClipX 239 ClipX Index...
Seite 492 Elektrische Anschlüsse 19 E-Mail-Unterstützung 241 Datentypen, verwendete 125 Entsorgung 245 Datenübertragung Erdung 24 vom ClipX zur Steuerung 130 Erdungskonzept 22 von der Steuerung zum ClipX 126 EtherCAT Demontage 16 Einstellungen 133 Diagnose 235 Ethernet Differenzierer 96 feste Adresse 77 Digital I/O 53...
Seite 493 I/O-Flags (I/O-Status) 164 Feldbus Integrierer 92 anschließen 123 IP-Adresse Anschlussbelegung 123 des PCs ändern 75 Betrieb über 123 feste IP-Adresse am ClipX 77 Feste Ethernet-Adresse 77 Werkseinstellung (DHCP) 77 Filter zurücksetzen 77 FIR 93 IIR, Bessel/Butterworth 93 Kalibrierzertifikate 231 Firewall Kammfilter 94 verhindert Geräte-Verbindung 73...
Seite 494 Mehrere ClipX verwenden 56 Tara 190 Messprogramme TEDS 194 wie viele? 239 Testsignal 191 Wert bei ungültig 191 Messwerte auf ein anderes ClipX übertra- gen 56 Objektliste erzeugen 166 Messwertstatus 158 Objekt-Verzeichnis 166 Mögliche Fälle bei Ethernet-Verbindungen OPC UA 115 Operator (Benutzerebene) 79 Mögliche Fehler 235...
Seite 495 Spitzenwert mit Halten 87 herstellen 70 Stecker Vertauschschutz 237 Versorgungsspannung 35 Steckeroptionen 237 Vertauschschutz für Stecker 237 Steuerwort 165 Verwendete Datentypen 125 Stillstandserkennung 101 Verwendete Symbole 10 Stromquelle 48 Verwendeter Sicherheitshinweis 6 Stromsenke 49 Symbole auf dem Gerät 7 Wartung 243 ClipX Index...
Seite 496 Wartung (Benutzerebene) 79 Webbrowser ClipX einstellen 81 Verbindung herstellen 70 Windows 10 IP-Adresse des PCs ändern 75 Windows 7 IP-Adresse des PCs ändern 76 Windows 8 IP-Adresse des PCs ändern 75 Windows XP IP-Adresse des PCs ändern 76 Zähler 95...
Seite 497 ClipX...
Seite 498 HBK - Hottinger Brüel & Kjaer www.hbkworld.com info@hbkworld.com...

HBM ClipX Bedienungsanleitung

Verfügbare Sprachen

Quicklinks

Verwandte Anleitungen für HBM ClipX

Inhaltszusammenfassung für HBM ClipX
