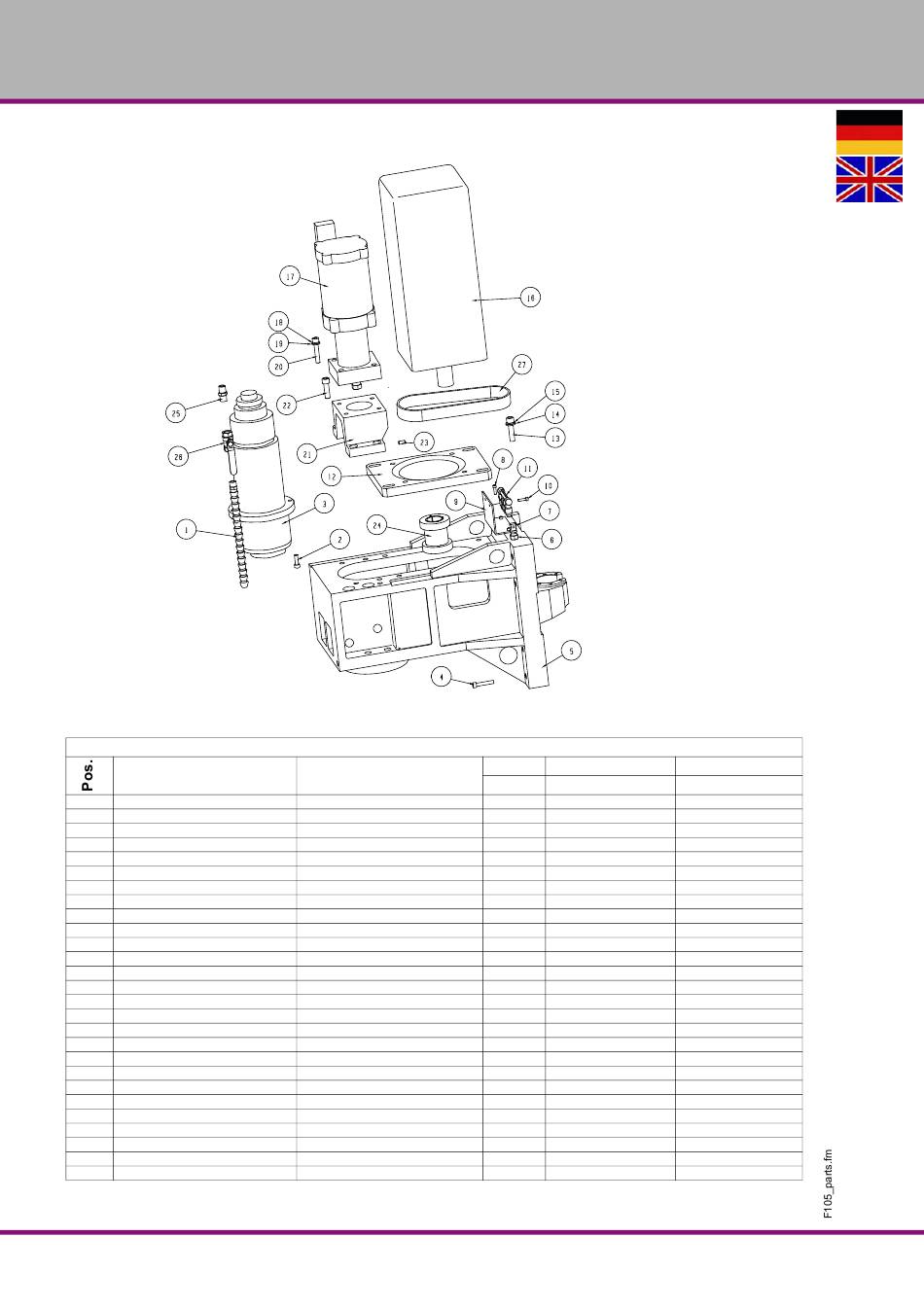

15.2 Fräskopf - Milling head
15-2: F105 milling head
Ersatzteilliste Fräskopf - Spare parts list mill head
Bezeichnung
1 Kühlmittelschlauch
2 Innensechskantschraube
3 Frässpindel
4 Innensechskantschraube
5 Gehäuse
6 Sechskantmutter
7 Bolzen
8 Innensechskantschraube
9 Winkel
10 Innensechskantschraube
11 Verteiler
12 Platte
13 Innensechskantschraube
14 Scheibe
15 Federring
16 Motor
17 Pneumatikzylinder
18 Federring
19 Scheibe
20 Innensechskantschraube
21 Halter
22 Innensechskantschraube
23 Gewindestift
24 Hülse
25 Anschluss
26 Dosierhahn
27 Antriebsriemen
DE | GB F105
416
®
Description
Coolant hose
Socket head screw
Mill spindle
Socket head screw
Housing
Hexagon nut
Bolt
Socket head screw
Angle
Socket head screw
Manifold
Plate
Socket head screw
Washer
Spring ring
Motor
Air cylinder
Spring ring
Washer
Socket head screw
Holder
Socket head screw
Grub screw
Sleeve
Plug
Lever tap
Drive belt
Originalbetriebsanleitung
Menge Grösse
Qty. Size
3
6 M8x25
1
16 M8x45
1
2 M12
2
2 M5x10
1
2 M5x20
1
1
4 M12x50
4
4
1
1
4 10
4 10
4 M10x55
1
4 M12x40
6 M8x16
1
3
3
1
F105 - Ersatzteile - Spare parts
Artikelnummer
Item no.
03501105201
03501105203
03501105205
03501105207
03501105209
03501105211
03501105212
03501105214
03501105215
03501105216
03501105217
03501105221
03501105224
03501105225
03501105226
03501105227
Version 1.1.2 2019-05-07
