Kurzanleitung 808D Fräsen
ABLAUF

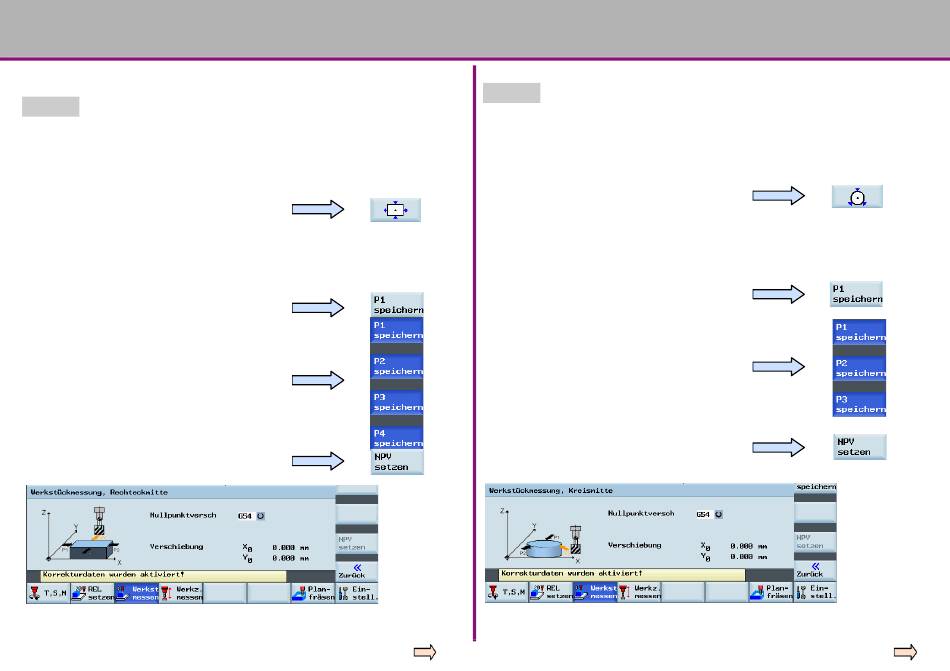

Diese Methode wird im Regelfall für die Einstellung des
Methode 2
Werkstücknullpunktes im Mittelpunkt eines rechteckigen Werkstückes
verwendet.
Ankratzen der vier Ecken des rechteckigen Werkstücks mit einem in "Länge und
Radius" gemessenen Werkzeugs. Verwenden Sie entweder JOG oder das Handrad um
eine Werkstückkante anzukratzen und kalkulieren Sie dann den Werkstücknullpunkt.
Drücken Sie den entsprechenden Softkey des
zweiten Symbols auf der rechten Seite der PPU.
Beobachten Sie die Abbildung auf der PPU und fahren Sie das Werkzeug in Richtung
des im Messungsfensterangezeigten orangen Pfeils vor, um die Werkstückkante mit
der Werkzeugspitze anzukratzen.
Drücken Sie den "P1 speichern" Softkey auf der
PPU um die erste Werkzeugposition im
Koordinatensystemzu speichern.
Wiederholen Sie die Schritte für die Positionen 2,
(Wenn die Einrichtung abgeschlossen ist, werden
die Tasten in blau dargestellt.)
Drücken Sie den Softkey "NPV setzen" auf der
808D ADVANCED
Werkstück einrichten
3 und 4
Die Einrichtung
eines
rechteckigen
Werkstücks mit
dem Nullpunkt
in der Mitte des
Werkstücks ist
damit
abgeschlossen
.
Diese Methode wird im Regelfall für die Einrichtung des
Methode 3
Werkstücknullpunktes im Mittelpunkt eines kreisförmigen Werkstückes
verwendet.
Ankratzen an drei Werkstückkanten mit einem in "Länge und Radius" gemessenen
Werkzeug an einem kreisförmigen Werkstück. Verwenden Sie entweder JOG oder das
Handrad um eine Werkstückkante anzukratzen und kalkulieren Sie dann den
Werkstücknullpunkt.
Drücken Sie den entsprechenden dritten Softkey
auf der rechten Seite der PPU.
Beobachten Sie die Abbildung auf der PPU und fahren Sie das Werkzeug in Richtung
des im Messungsfensterangezeigten orangen Pfeils vor, um die Werkstückkante mit
der Werkzeugspitze anzukratzen.
Drücken Sie den "P1 speichern" Softkey auf der
PPU um die erste Werkzeugposition im
Koordinatensystemzu speichern.
Wiederholen Sie die Schritte für die Positionen 2
(Wenn die Einrichtung abgeschlossen ist, werden
die Tasten in blau dargestellt.)
Drücken Sie den Softkey "NPV setzen" auf der
Seite 126 Programmier- und Bedienverfahren — Fräsen
OPTIMUM
M A S C H I N E N - G E R M A N Y
und 3
PPU.
Die Einrichtung
eines
kreisförmigen
Werkstücks mit
dem Nullpunkt
in der Mitte des
Werkstücks ist
damit
abgeschlossen.
