Kurzanleitung 808D Fräsen

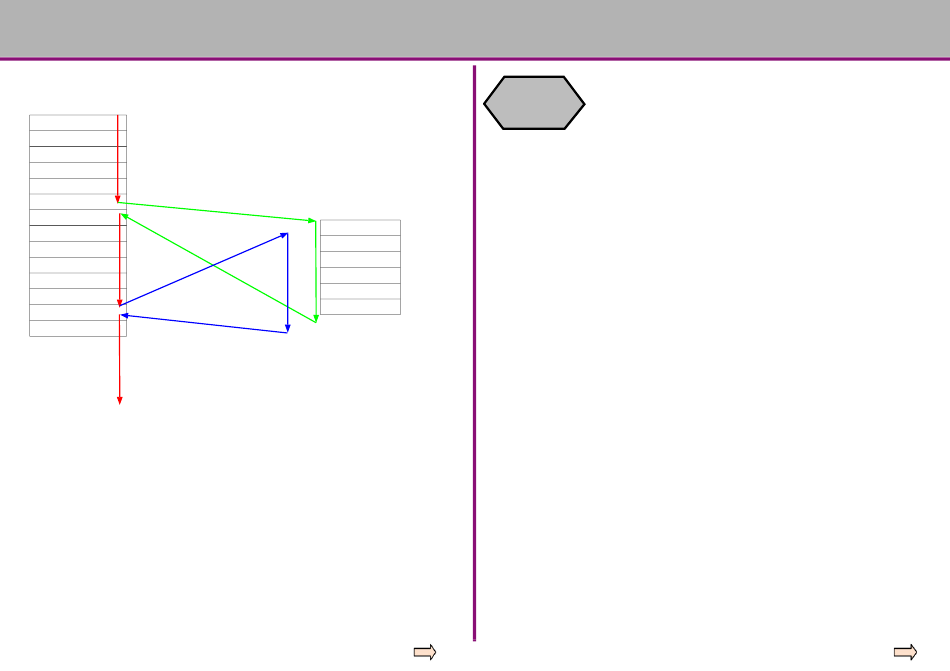

ABLAUF
Hauptprogramm
Ablauf
MAIN 123
...
...
...
N20 L10; Aufruf
...
...
...
...
N80 L10; Aufruf
...
...
...
M30
Unterprogramme können aus einem Hauptprogramm oder von anderen
Unterprogrammen heraus aufgerufen werden. Insgesamt können bis zu acht
Programmebenen für einen verschachtelten Aufruf, einschließlich des Hauptprogramms
erstellt werden
808D ADVANCED
Zusätzliche Informationen Teil 2
Neben der üblichen Angabe in kartesischen Koordinaten (X, Y, Z), können Punkte eines
Werkstückes auch in Polarkoordinaten angegeben werden.
Polarkoordinaten sind dann hilfreich, wenn ein Werkstück oder ein Teil davon von einem
Unterprogram
zentralen Punkt (Pol) mit Angabe des Radius und Winkel dimensioniert ist.
m
Die Polarkoordinaten beziehen sich auf die aktivierte Ebene mit G17 bis G19. Des
L10
weiteren kann die dritte Achse, die senkrecht zu dieser Ebene steht definiert werden.
N10 R1=34...
Dabei sind räumliche Angaben als zylindrischen Koordinaten programmierbar.
N20 X...Z....
Der Polarradius RP = gibt den Abstand des Punktes zum Pol an. Es wird gespeichert und
...
muss nur in die Zeilen geschrieben werden, in denen sie etwas ändert, nachdem der Pol
...
oder die Ebene geändert wurde
M17
Der Polarwinkel AP= bezieht sich immer auf die waagerechte Achse (Abszisse) der
Ebene (z. B. bei G17: X-Achse). Positive oder negative Winkelangaben sind möglich. Ein
positiver Winkel wird wie folgt definiert:
Ausgehend von der plus Richtung der X-Achse, gegen den Uhrzeigersinn drehend.
Es wird gespeichert und muss nur in die Zeilen geschrieben werden, in der sich etwas
ändert, nachdem der Pol oder die Ebene geändert wurde
Seite 171
Polar-
koordinaten
Programmier- und Bedienverfahren — Fräsen
