Kurzanleitung 808D Fräsen

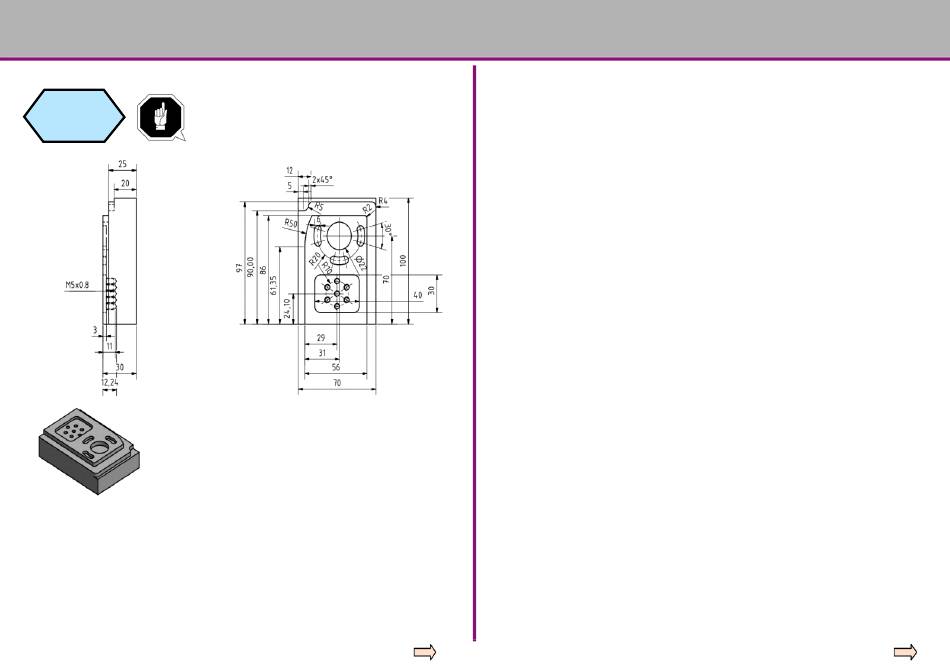

Zeichnung
Maschinenko
Ein Teil der Zyklen im Programm sind aus den
Fräs-
ordinatensyst
Beispielen in Kapitel 5, "Erstellen
programm 3
em
Teileprogramm Teil 2"! entnommen!
Werkzeuginformation
T1 Fräswerkzeug D50
T2 Fräswerkzeug D12
T3 Fräswerkzeug D10
T4 Fräswerkzeug D16
808D ADVANCED
Beispielprogramm
T5 Fräswerkzeug D5
T6 Bohrwerkzeug D10
T7 Bohrwerkzeug D5
T8 Gewindebohrer D6
Seite 182
Bearbeitungsprozess
N10 G17 G90 G54 G71
N20 SUPA G00 Z300 D0
N30 SUPA G00 X300 Y300
N40 T1 D1
N50 MSG ("Bitte Werkzeug Nr. 1 einwechseln")
N60 M05 M09 M00
N70 S4000 M3
; =======Start Planfräsen========
N80 CYCLE71( 50, 2, 2, 0, 0, 0, 70, 100, 0,
2, 40, 2, 0.2, 500, 41, 5)
N90 S4500 M3
N100 CYCLE71( 50, 2, 2, 0, 0, 0, 70, 100, 0,
2, 40, 2, 0.2, 300, 22, 5)
; =======Ende Planfräsen========
N110 SUPA G00 Z300 D0
N120 SUPA G00 X300 Y300
; =======Start Bahnfräsen========
N130 T3 D1
N140 MSG( "Bitte Werkzeug Nr. 3 einwechseln")
N150 M05 M09 M00
N160 S5000 M3 G94 F300
N170 G00 X-6 Y92
N180 G00 Z2
N190 G01 F300 Z-10
N200 G41 Y 90
N210 G01 X12 RND=5
N220 G01 Y97 CHR=2

N230

G01 X70 RND=4
N240 G01 Y90
N250 G01 G40 X80

N260

G00 Z50
; =======Ende Bahnfräsen========
Programmier- und Bedienverfahren — Fräsen
OPTIMUM
M A S C H I N E N - G E R M A N Y
N10
N20
N30
N40
N50 Hinweis:Werkzeug Nr. 1 einwechseln
N60
N70
; =======Start Planfräsen========
N80 Startpunkt (X0, Y0), Bearbeitungslänge: X
70 mm, Y 100 mm, der Winkel zwischen der
→
vertikalen Achse und X-Achse 0º
Endbearbeitungsabweichung 0,2 mm, Vorschub
500mm / min, entlang der alternativen Richtung
parallel zur Y-Achse um Schlichtbearbeitung
auszuführen
N90
N100 N80 Konturprozess wiederholen, die
Differenz in der Vorschubgeschwindigkeit von 300
mm / min entlang der Einzelrichtung parallel zur Y-
Achse für Schlichtbearbeitung
; =======Ende Planfräsen========
N110
N120
; =======Start Bahnfräsen========
N130
N820 Hinweis:Werkzeug Nr. 3 einwechseln
N150
N160 Vorschubrate 300 mm/min
N170
N180
N190
N200 Radiuskompensation auf der linken Seite
N210 Kreis, Fräsen Radius 5 mm
N220 Neigung, Fräsen Seitenlänge beträgt 2 mm
N230
N240
N200 Werkzeugradiuskorrektur deaktivieren
N260
; =======Ende Bahnfräsen========
→
