Optimum OPTImill F 80 Betriebsanleitung Seite 143

Kurzanleitung 808D Fräsen
Theoretische Grundlagen
Konturfräsen
mit Zyklus
Der einfachste Weg für
Schruppen und
Schlichten um eine
Kontur ist die
Verwendung der Funktion
Konturfräsen.

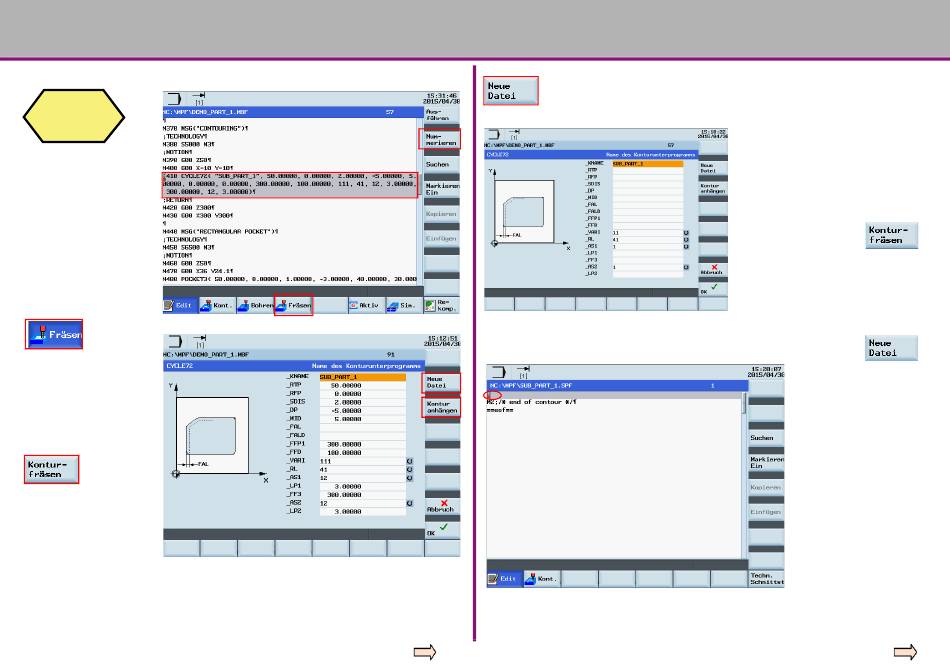

Der Zyklus kann bei
"Fräsen" gefunden und
parametriert werden.
Softkey
Der "Kontur Fräsen"
Softkey kann mit den
vertikalen Softkeys auf
der rechten Seite
gefunden werden.
Die Parametrierung erfolgt
wie in der Abbildung
gezeigt.
808D ADVANCED
Teileprogramm erzeugen Teil 2
Name of contour subroutine
Seite 143
Durch Auswahl mit dem Softkey "Neue Datei" können die Konturdaten in
ein Unterprogramm (.SPF) eingefügt werden. Sie können es bearbeiten
und ändern sofern ausgewählt. Der Ablauf ist wie folgt:
Programmier- und Bedienverfahren — Fräsen
OPTIMUM
M A S C H I N E N - G E R M A N Y
Geben Sie die Zyklusdaten
Einstellung entsprechend den
vorherigen Operationen auf dem
Bildschirm ein und vergeben Sie
dann einen Namen für das
Konturunterprogramm.
Drücken Sie auf "Neue Datei" auf der
PPU um die Konturinformationen in
der .SPF Datei zu erstellen. Die
Schreibmarke bewegt sich
automatisch an die Kontur
Editierposition.
Achten Sie darauf, dass
sich die Schreibmarke an
die Kontur
Schreibstellung bewegt
(wie in der Abbildung
gezeigt).
