Налаштування індикації стану
Зазвичай індикатор стану — це лампочка на передній панелі камери, яка світиться при передачі
сигналу в ефір. Таке візуальне позначення стану може використовуватись і на іншому обладнанні.
GPI and Tally Interface має вісім GPO-виходів із можливістю налаштування, які передають
сигнал індикації на камеру або, при певному напрямку маршрутизації, на інше обладнання.
На наведеному вище прикладі GPO 1 активується в тому разі, коли відео з входу 16 на
комутаторі Videohub виводиться на вихід 1.
Напрямок маршрутизації можна легко налаштувати в утиліті Videohub Hardware Panel Setup
за допомогою наведеної діаграми. Необхідно просто ввести номери в поля Input і Output.
GPO Match
Щоб скопіювати налаштування GPI в секцію GPO, активуйте опцію GPO match. З такою
конфігурацією індикатор стану вмикається при кожній зміні напрямку маршрутизації.
Коли дану опцію активовано, секція GPO на діаграмі буде недоступна для редагування,
допоки з GPO match не знімуть прапорець.

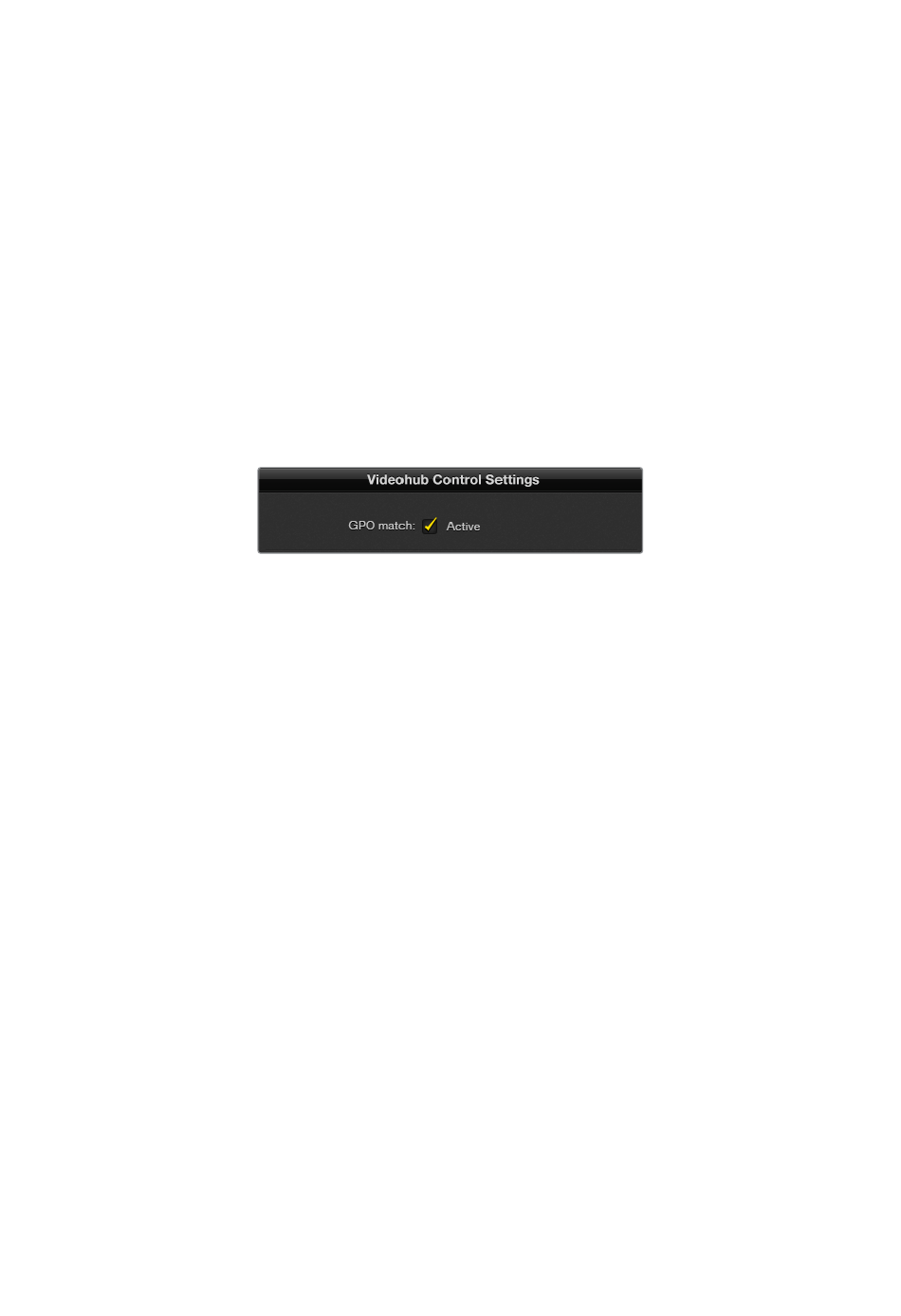

Щоб скопіювати налаштування GPI у секцію GPO, установіть
прапорець GPO match
Послідовне з'єднання кількох пристроїв GPI and Tally Interface
GPI and Tally Interface має по вісім входів і виходів, чого достатньо для зйомки більшості
телепрограм. Якщо ж використовується більше восьми камер, можна підключити другий і
навіть третій пристрій GPI and Tally Interface.
GPI and Tally Interface має два Ethernet-порти. Один можна використовувати для під'єднання до
комутатора Videohub, а інший — до додаткового блока GPI and Tally Interface.
1
Підключіть живлення до першого пристрою GPI and Tally Interface.
2
За допомогою стандартного Ethernet-кабелю RJ45 підключіть порт IN на GPI and Tally
Interface до комутатора Videohub або до комп'ютерної мережі.
3
Підключіть живлення до другого пристрою GPI and Tally Interface.
4
За допомогою стандартного Ethernet-кабелю RJ45 підключіть роз'єм OUT першого блоку
GPI and Tally Interface до порту IN другого.
Якщо є можливість забезпечувати їх живленням, пристроїв GPI and Tally Interface можна
додавати стільки, скільки потрібно.
Якщо використовується кілька блоків GPI and Tally Interface, іноді важко визначити, який із них
задіяний на даний момент. Клацніть конкретний пристрій GPI and Tally Interface у вікні Videohub
Control Panels і натисніть кнопку Identify. На вибраному пристрої поруч із портом IN засвітиться
світлодіод.
Налаштування контактів GPI
620
