Konfigurowanie Videohub Smart Control Pro
Videohub Hardware Panel Setup umożliwia dostosowanie funkcji sprzętowych każdego panelu
sterowania Videohub.
Liczba kierunków docelowych
Videohub Smart Control może być skonfigurowany jako kontroler magistrali cięcia lub
jako kontroler XY. W przypadku konfiguracji jako kontroler magistrali cięcia każdy przycisk
reprezentuje źródło SDI, a kierunek docelowy jest tylko jeden.
Po skonfigurowaniu jako kontroler XY, Videohub Smart Control Pro może współpracować
z nawet 24 kierunkami docelowymi. Przyciski źródeł podświetlą się na biało, a przyciski
kierunków docelowych na złoto. Użyj tej konfiguracji, jeśli nie zamierzasz przyporządkować
urządzenia Videohub Smart Control Pro do każdego kierunku docelowego.
Videohub Smart Control Pro skonfigurowany z wieloma
kierunkami docelowymi
Konfiguracja magistrali cięcia

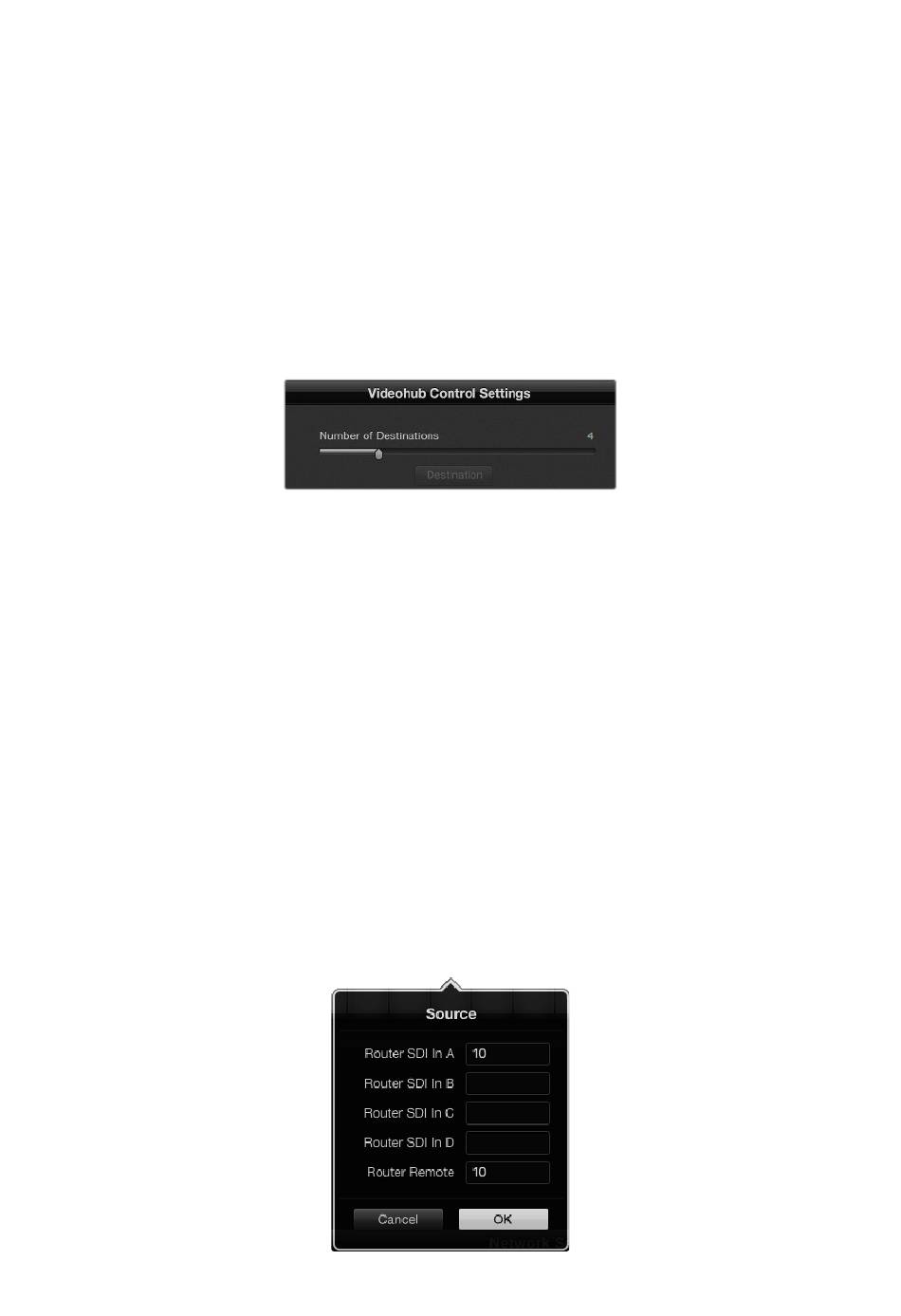

1 Przeciągnij suwak Number of Destinations
2 Kliknij przycisk Destination. W polu
Videohub, do którego podłączony jest sprzęt docelowy. Jeśli sprzęt docelowy odbiera
Dual Link SDI lub Quad Link SDI, może być konieczne wprowadzenie numeru portu
wyjściowego w polach
wymagane. Pole Router Remote
sterowania dekiem przez RS-422 do urządzenia docelowego.
3 Kliknij OK, aby potwierdzić. Wszystkie przyciski staną się białe, wskazując, że wszystkie
są źródłami.
4 Kliknij każdy biały przycisk w interfejsie oprogramowania, aby skonfigurować
przyciski źródłowe.
5 W polu Router SDI In A
podłączony jest sprzęt źródłowy. Jeśli sprzęt docelowy odbiera Dual Link SDI lub Quad Link
SDI, może być konieczne wprowadzenie numeru portu wejściowego w polach
Router SDI In C i Router SDI In
jeśli Videohub obsługuje również routing sterowania dekiem przez RS-422 ze źródła.
6 Kliknij OK, aby potwierdzić.
na 1.
Router SDI Out A
Router SDI Out B, Router SDI Out C
jest dostępne, jeśli Videohub obsługuje również routing
wprowadź numer portu wejściowego Videohub, do którego
D, gdy jest to wymagane. Pole
Wprowadź numer portu Videohub, do którego
podłączony jest sprzęt SDI
wprowadź numer portu wyjściowego
i Router SDI Out D, gdy jest to
Router SDI In
Router Remote jest dostępne,
Videohub Hardware Panel Setup
B,
