Настройка панели Videohub Smart Control Pro
Утилита Videohub Hardware Panel Setup предназначена для настройки функций панелей
управления Videohub.
Число приемников сигнала
Панель Videohub Smart Control можно запрограммировать для переключения прямым
способом или в два шага. В первом случае каждая кнопка представляет собой отдельный
SDI-источник, и доступен только один приемник.
При переключении в два шага панель Videohub Smart Control Pro может работать максимум
с 24 приемниками сигнала. Кнопки источников будут гореть белым цветом, приемников —
золотистым. Данный режим следует выбирать в тех случаях, когда Videohub Smart Control Pro
используется для вывода сигнала на несколько приемников.

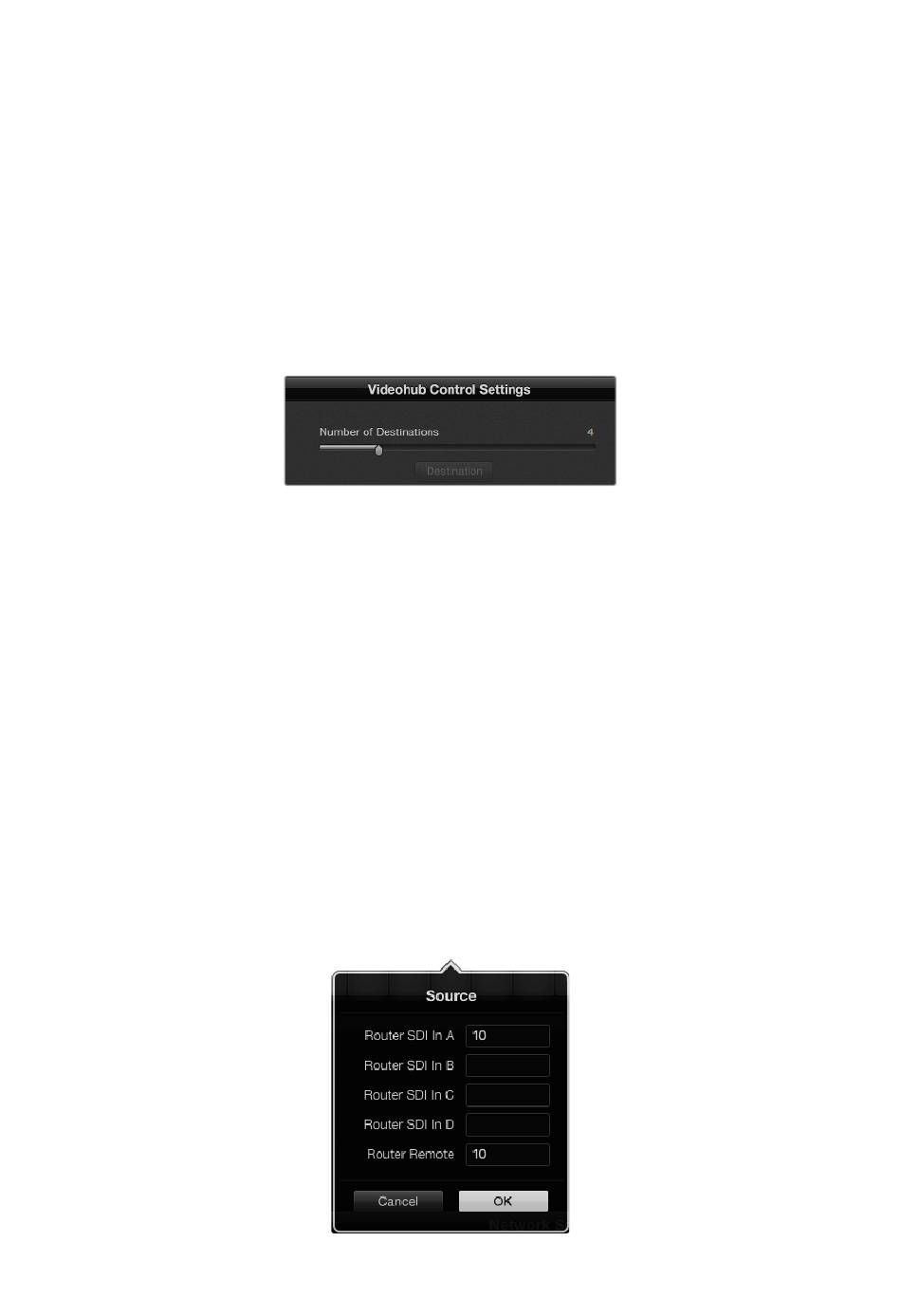

Панель Videohub Smart Control Pro настроена для работы
с несколькими приемниками сигнала
Настройка режима прямого переключателя
1
Установите слайдер Number of Destinations на значение 1.
2
Нажмите кнопку Destination. В поле Router SDI Out A введите номер выходного порта
коммутатора Videohub, к которому подключено приемное устройство. Если оно получает
сигнал Dual Link или Quad Link SDI, потребуется также ввести номер выходного порта в
поля Router SDI Out B, C и D. Поле Router Remote используется в том случае, когда на
приемник также передается сигнал через RS-422 для управления рекордером.
3
Для подтверждения нажмите OK. Все кнопки, представляющие собой источники,
загорятся белым цветом.
4
Чтобы выполнить настройку кнопок источников, нажимайте их по одной в программном
интерфейсе.
5
В поле Router SDI In A введите номер входного порта коммутатора Videohub, к которому
будет подключено исходное устройство. Если оно получает сигнал Dual Link или Quad
Link SDI, потребуется также ввести номер входного порта в поля Router SDI In B, C и D.
Поле Router Remote используется в том случае, когда из источника также передается
сигнал через RS-422 для управления рекордером.
6
Для подтверждения нажмите OK.
Введите номер порта коммутатора Videohub,
к которому подключено SDI-устройство
Утилита Videohub Hardware Panel Setup
373
