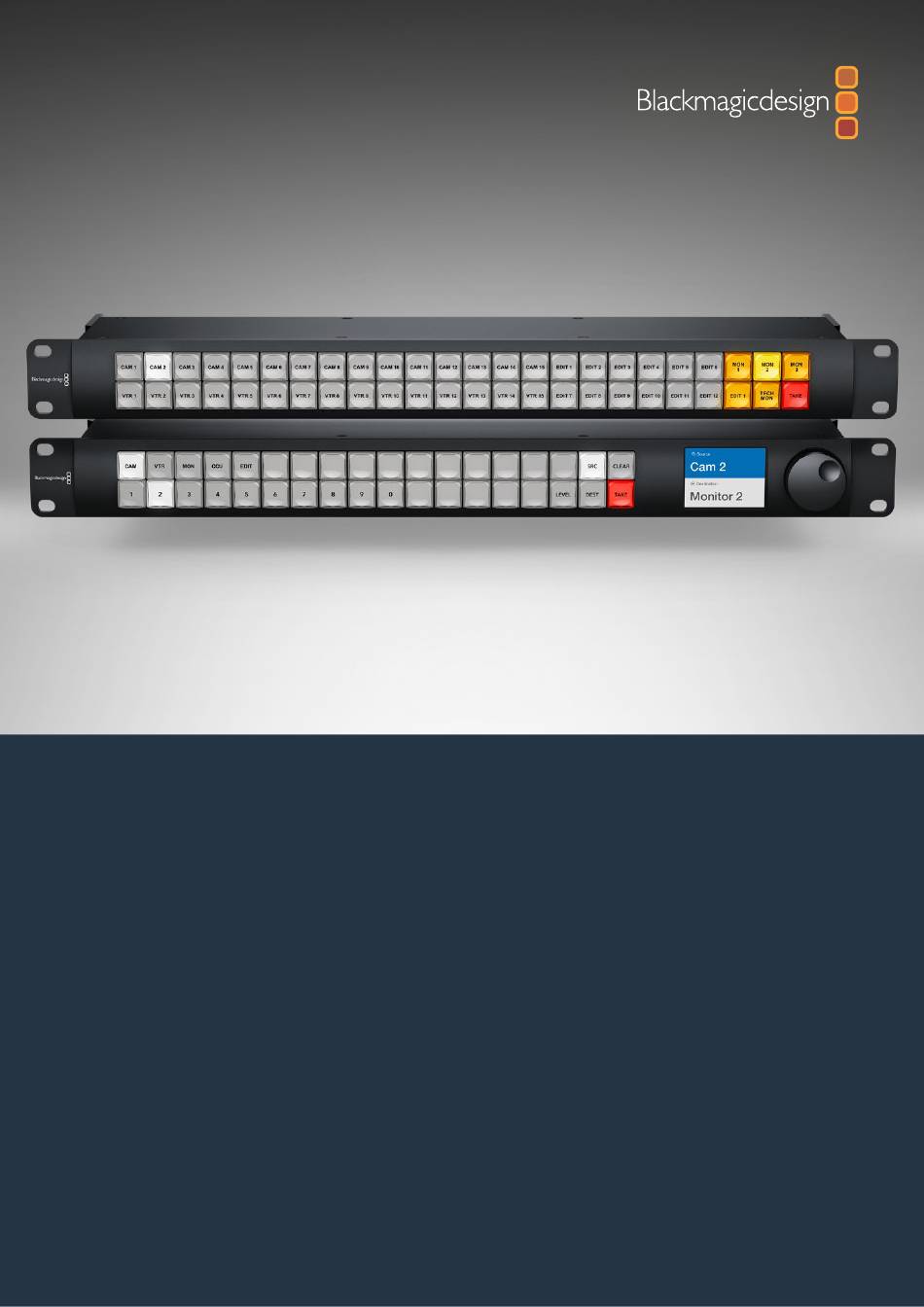

- Seite 101 Installations- und Bedienungsanleitung Videohub Hardware Control Smart Control Pro und Master Control Pro Juli 2020 Deutsch...
-
Seite 102: Willkommen
Versionen informieren können. Wir arbeiten ständig an neuen Features und Verbesserungen und würden uns freuen, von Ihnen zu hören! Wir hoffen, dass Sie über viele Jahre Nutzen aus Ihrer Videohub ziehen und viel Freude daran haben, alle Personen in Ihrer Einrichtung miteinander zu vernetzen. Grant Petty CEO, Blackmagic Design... - Seite 103 Inhaltsverzeichnis Videohub Hardware Control Erste Schritte Beschriftung der Steuertasten Neue Videohub Hardware-Steuerpanels Über Steuerungsebenen Konfiguration des Steuerpanels Auswählen von Quellen und Zielen per USB Verwendung des Videohub Anschluss an ein Ethernet-Netzwerk Smart Control Pro Testen der Steuertasten als Cut-Bus-Controller Installieren der Videohub Software Verwendung des Videohub Smart Control Pro als XY-Controller Einrichten Ihres Videohub Controllers...
-
Seite 104: Erste Schritte

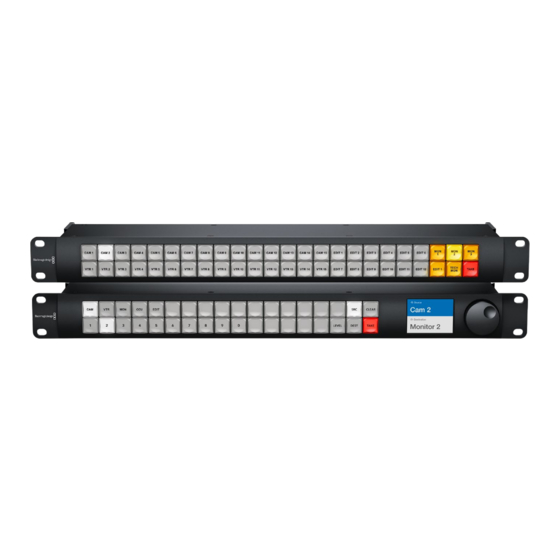

Erste Schritte Neue Videohub Hardware-Steuerpanels Videohub Master Control Pro Das Videohub Master Control Pro Steuerpanel ist eine Rackeinheit hoch und verfügt über 36 hinterleuchtete Steuertasten, LC-Display, Drehregler und Ethernet-Anschluss. Es wurde gezielt zum Umschalten zwischen Videohub Koppelpunkten ohne einen Computer konzipiert. Das Videohub Master Control Pro kann alle Quellen und Ziele auf Videohub Kreuzschienen jeder Größe steuern und dient sogar der RS-422-Decksteuerung. -
Seite 105: Konfiguration Des Steuerpanels Per Usb
GPI and Tally Interface Diese Schnittstelle ist eine kostengünstige Alternative für Multicam-Produktionen, bei denen ein CCU-Operator Signale von mehreren Kameras zum Weiterleiten an einen einzelnen Bildschirm umschalten muss. Das Gerät ist mit jeweils acht konfigurierbaren Allzweck-Schnittstellen und -Ausgängen – sogenannten GPIs und GPOs – ausgestattet. Die GPIs senden Befehle via Ethernet an Ihre Videohub, um die ausgewählte Kamera unter bestimmten Koppelpunkt-Bedingungen an den CCU-gesteuerten Bildschirm durchzuschalten. -
Seite 106: Anschluss An Ein Ethernet-Netzwerk
REF IN CNTRL ETHERNET USB 2.0 SD/HD/3G/6G-SDI IN SD/HD/3G/6G-SDI OUT Smart Videohub 12x12 Ethernet Network Switch Ethernet USB-C PoE+ RS-422 IN RS-422 OUT Videohub Smart Control Pro Ein per Ethernet-Switch an eine Smart Videohub 20x20 gekoppeltes Videohub Smart Control Pro Erste Schritte... -
Seite 107: Testen Der Steuertasten
Testen der Steuertasten Bei der erstmaligen Stromversorgung eines Videohub Steuerpanels leuchten alle Tasten zu Testzwecken in der folgenden farblichen Reihenfolge: rot, grün, blau und weiß. Die Überprüfung des Netzwerkstatus erfolgt anhand der oberen linken Taste des Videohub Steuerpanels mit den folgenden Anzeigen: Taste blinkt rosafarben Das Gerät versucht, eine IP-Adresse zu beziehen. -
Seite 108: Installieren Der Videohub Software
Folgen Sie den Anweisungen und akzeptieren Sie die Bedingungen der Lizenzvereinbarung. Windows installiert die Software dann automatisch. Klicken Sie auf den Start-Button in Windows und dann auf „Alle Programme“ > „Blackmagic Design“ > „Videohub“. Im Ordner befinden sich die folgenden drei Anwendungen: Videohub Control, Videohub Setup und Videohub Hardware Panel Setup. -
Seite 109: Aktualisieren Der Software Ihres Videohub Controllers
Der Blackmagic Videohub Ordner enthält drei Videohub Anwendungen: Videohub Control, Videohub Setup und Videohub Hardware Panel Setup Aktualisieren der Software Ihres Videohub Controllers Mit den folgenden Schritten prüfen Sie, ob die Produktsoftware Ihres Videohub Steuerpanels auf dem neuesten Stand ist: Schließen Sie Ihr Videohub Steuerpanel via USB an einen Computer an. -
Seite 110: Konfiguration Von Videohub Hardware Panel Setup
Konfiguration von Videohub Hardware Panel Setup Wenn Sie Blackmagic Videohub Hardware Panel Setup starten, werden alle im Netzwerk erkannten Videohub Steuerpanels im Videohub Control Panel Bereich neben dem Ethernet-Icon aufgelistet. Erscheinen in der Liste mehrere Videohub Steuerpanels, dann wählen Sie zum Identifizieren Ihres Geräts ein Steuerpanel aus und klicken auf „Identify“. - Seite 111 Blackmagic Videohub Hardware Panel Setup durchsucht Ihr Netzwerk automatisch nach Videohub Steuerpanels Darüber hinaus müssen Sie die IP-Angaben für Ihre fernzusteuernde Videohub eingeben, die Sie über Ihr Videohub Steuerpanel bedienen möchten. Die Remote-Videohub fungiert als Videohub Server. Dabei mag es sich um einen Videohub Server auf einem Computer oder einen integrierten Videohub Server auf einem Videohub Modell wie der Smart Videohub 20x20 handeln.
-
Seite 112: Hinzufügen Von Videohub Control Steuerpanels
Netzwerkeinstellungen für Blackmagic Videohub Hardware Panel Setup Geben Sie zum Einrichten der Hardware Panel Control für eine IP-Videohub in das Feld „Remote Videohub IP“ die IP-Adresse des Hostrechners ein. Der Videohub Server gibt diese IP-Adresse für den Hostrechner frei. Hinzufügen von Videohub Control Steuerpanels Wenn Sie die IP-Adresse eines Videohub Steuerpanels bereits kennen, diese aber nicht automatisch im Videohub Control Panel Fenster erscheint, können Sie das Gerät manuell hinzufügen. -
Seite 113: Laden Und Speichern Von Einstellungen
Laden und Speichern von Einstellungen Einstellungen können von bereits konfigurierten Videohub Steuerpanels auf andere Geräte übernommen werden. Wenn Sie die Eingabe Ihrer Videohub Control Panel Einstellungen beendet haben, gehen Sie zu „File“ > „Save Settings“ (Datei > Einstellungen speichern). Das ist nützlich, wenn mehrere Geräte gleich konfiguriert oder Ihre Einstellungen gesichert werden sollen. -
Seite 114: Konfigurieren Der Videohub Smart Control Pro
Klicken Sie zur Bearbeitung eines Labels auf einen Button Konfigurieren der Videohub Smart Control Pro Videohub Hardware Panel Setup lässt Sie für jedes Videohub Steuerpanel die Hardware-Funktionen personalisieren. Anzahl der Ziele Die Videohub Smart Control lässt sich als Cut-Bus- oder XY-Controller konfigurieren. Als Cut-Bus- Controller konfiguriert steht jeder Button für eine SDI-Quelle und es gibt nur ein Ziel. - Seite 115 Geben Sie die Nummer des Videohub Ports ein, an den das SDI-Gerät gekoppelt ist Konfiguration als XY-Controller Setzen Sie den Schieberegler für Ihr Ziel auf den gewünschten Wert. Jetzt können Sie die Ziel-Buttons konfigurieren. Klicken Sie dazu auf jeden goldfarbenen Button auf der Bedienoberfläche.
-
Seite 116: Anzahl Von Makros
Anzahl von Makros Mit Makros können Sie die Signaldurchschaltung durch Drücken eines einzigen Buttons an bis zu 16 Koppelpunkte gleichzeitig ändern. Setzen Sie die Makroanzahl mit dem Schieberegler auf 10. Wenn Sie die Anzahl an Makro- Buttons erhöhen, wird die Anzahl der verfügbaren Quell-Buttons entsprechend reduziert. Klicken Sie auf einen grünen Makro-Button, um das zugehörige Fenster einzublenden. -
Seite 117: Einrichten Des Gpi And Tally Interface
Hintergrundbeleuchtung Mit dem „Backlight“-Schieberegler passen Sie die Helligkeit der hinterleuchteten Tasten Ihren Anforderungen entsprechend an. Aktivieren Sie die Option „Backlight Destinations Only“, wenn Sie die Beleuchtung für die weißen Quell-Buttons deaktivieren möchten. Einrichten des GPI and Tally Interface Das GPI and Tally Interface wird mit Videohub Hardware Panel Setup konfiguriert. Bevor Sie das GPI and Tally Interface nutzen, müssen Sie eventuell die neueste Softwareversion installieren. - Seite 118 Ein via USB angeschlossenes GPI and Tally Interface Wenn Sie die IP-Adresse Ihrer Videohub nicht kennen, tun Sie folgendes: Schließen Sie Ihre Videohub via USB an einen Computer an. Starten Sie die Videohub Software und klicken Sie auf die Videohub Server-Einstellungen „Preferences".
-
Seite 119: Beschriftung Der Steuertasten
Beschriftung der Steuertasten Die Steuerpanels in den Ausführungen Videohub Master Control Pro und Videohub Smart Control Pro haben abnehmbare Kappen zum Beschriften der Tasten. Das Softwareinstallationsprogramm beinhaltet einen Ordner namens „Videohub Control Labels“, in dem sich eine PDF-Datei mit Beschriftungsvorlagen befindet. Beschriften Sie die Vorlagen und drucken Sie sie aus. - Seite 120 SDI 422 Wählen Sie diese Steuerungsebene, um Ihre Videoequipment-Liste auf jene Geräte zu beschränken, die Kennungen für Remote- und SDI-Anschlüsse enthalten. Diese Ebene wird häufig für SDI-Aufzeichnungskarten und VTR-MAZen verwendet, kann aber nicht in Verbindung mit Kameras und Bildschirmen genutzt werden, weil diese nicht über RS-422-Fernsteuerungsports verfügen.
-
Seite 121: Auswählen Von Quellen Und Zielen
CLEAR TAKE Bedienpanel mit einer neu ausgewählten Quelle Auswählen von Quellen und Zielen Je nachdem, ob Sie benutzerdefinierte Kennungen für die Ports Ihrer Videohub Kreuzschiene nutzen oder die Ports einfach direkt nummerieren möchten, bietet das Videohub Master Control Pro Steuerpanel mehrere Methoden zum schnellen Auswählen und Umschalten von Zielen und Quellen. Das Videohub Master Control Pro funktioniert vom Prinzip her wie jede andere Kreuzschienen- Steuerung. -
Seite 122: Auswahl Von Geräten Mit Dem Drehregler
Wenn Sie für alle Videohub SDI- und Fernsteuerungsports die standardmäßigen Kennungen beibehalten haben, können Sie Routings einfach per Portnummereingabe ändern. In diesem Beispiel drücken Sie DEST und geben anschließend die Portnummer 88 ein. Drücken Sie danach SRC und geben Sie die Portnummer 52 ein. Drücken Sie TAKE, um Ihre geänderte Signalzuordnung zu bestätigen. -
Seite 123: Geräteauswahl Mittels Numerischer Tasten Und Drehregler
Drücken Sie die DEST-Taste. Auf dem LC-Display wird das Zielfeld blau hinterlegt. Wenn Ihre Videohub Kreuzschiene über eine RS-422-Fernsteuerung verfügt, drücken Sie mehrmals die LEVEL-Taste, bis Sie die passende Steuerungsebene für Ihr Equipment eingestellt haben. Ansonsten können Sie diesen Schritt überspringen. Drücken Sie für eine bestimmte Art von Zielgerät, wie z. -
Seite 124: Geräteauswahl Mittels Benutzerdefinierter Und Numerischer Tasten
Geben Sie über das numerische Tastenfeld Ihre Zielportnummer ein, z. B. die Zahl 3 für Studio 3. Jede Zahlentaste leuchtet beim Drücken goldfarben auf. Drehen Sie den Drehregler so lange nach rechts oder links, bis Sie Ihr gewünschtes Ziel gefunden haben. In diesem Beispiel ließen sich so die Kennungen VTR 3, Edit 3, Mon 3A oder Mon 3B auf dem LC-Display aufrufen. -
Seite 125: Sperren Und Entsperren Von Signalwegen
Die TAKE-Taste blinkt so lange rot, bis Sie die Änderungen an Ihrem Routing bestätigt haben. Drücken Sie TAKE und der Signalweg wird umgehend geändert. Wenn Sie CLEAR drücken, wird keine Signalwegänderung ausgeführt. Das Videohub Master Control kehrt in den Ruhezustand zurück und zeigt den zuletzt eingestellten Signalweg auf dem LC-Display an. Es kann vorkommen, dass eine Ihrer für eine Quelle oder ein Ziel benutzerdefinierten Tasten blinkt, ohne anschließend durchgehend zu leuchten. -
Seite 126: Verwendung Des Videohub Smart Control Pro Als Cut-Bus-Controller
Wenn die gewünschte Signalzuordnung nicht bereits auf dem LC-Display zu sehen ist, navigieren Sie mit den Steuertasten bzw. dem Drehregler zu dem Zielgerät, das entsperrt werden soll. Im Zielfeld ist für das gesperrte Ziel ein Schlosssymbol zu sehen. Drücken Sie die goldene DEST-Taste und halten Sie sie so lange gedrückt, bis das Schlosssymbol im Zielfeld des LC-Displays verschwindet. -
Seite 127: Arbeiten Mit Makros
Ist die TAKE-Tastenfunktion aktiviert, dann blinken die neue Quelltaste und die TAKE-Taste gemeinsam. Die veränderte Signaldurchschaltung wird nur ausgeführt, wenn Sie den Vorgang durch Drücken der TAKE-Taste bestätigen. Sperren und Entsperren von Signalwegen Zum Sperren eines Zielgeräts drücken Sie die gewünschte Zieltaste und halten sie gedrückt, bis sie blau aufleuchtet. -
Seite 128: Konfigurieren Von Tally
Latch Video Wenn Sie eine Ausgabe wie ausgewählt beibehalten wollen, wählen Sie die Option „Latch Video“. Mit dieser Funktion bleibt die über einen ausgewählten Koppelpunkt eingehende Eingabe nach einmaliger Switch-Bestätigung über Ihre CCU so lange auf dem Bildschirm angezeigt, bis ein anderer Koppelpunkt ausgewählt wird. -
Seite 129: Reihenschaltung Mehrerer Gpi And Tally Interface Schnittstellen
Reihenschaltung mehrerer GPI and Tally Interface Schnittstellen Das GPI and Tally Interface unterstützt 8 GPIs und 8 GPOs, was für die meisten Live- Fernsehprogramme ausreicht. Wenn Sie jedoch mehr als acht Kameras haben, können Sie ein zweites oder drittes GPI and Tally Interface in Reihe schalten. Um den Anschluss einer Videohub und die Verknüpfung weiterer GPI and Tally Interface Schnittstellen untereinander zu ermöglichen, verfügt das GPI and Tally Interface über zwei Ethernet-Ports. -
Seite 130: So Erhalten Sie Hilfe
Button, um die LED des ausgewählten GPI and Tally Interface zu aktivieren So erhalten Sie Hilfe Am schnellsten erhalten Sie Hilfe online über die Support-Seiten der Website von Blackmagic Design. Sehen Sie dort nach dem aktuellsten Support-Material für Ihre Blackmagic Design Videohub Steueroption. Blackmagic Design Online-Support Die aktuellste Bedienungsanleitung, Produktsoftware und Support-Hinweise finden Sie im Blackmagic Support Center unter https://www.blackmagicdesign.com/de/support. -
Seite 131: Gesetzliche Vorschriften
empfiehlt es sich, die aktuellsten Updates zu installieren. Aktualisieren Sie Ihre Software aber vorsichtshalber nicht mitten in einem wichtigen Projekt. Gesetzliche Vorschriften Entsorgung von elektrischen und elektronischen Geräten innerhalb der Europäischen Union. Das auf dem Produkt abgebildete Symbol weist darauf hin, dass dieses Gerät nicht zusammen mit anderen Abfallstoffen entsorgt werden darf. -
Seite 132: Sicherheitshinweise
Es befinden sich keine durch den Anwender zu wartenden Teile im Inneren des Produkts. Wenden Sie sich für die Wartung an ein Blackmagic Design Service-Center in Ihrer Nähe. Einige Produkte verfügen über einen Steckplatz für einen kleinen SFP-Tranceiver (Small Form Pluggable Sende-/Empfangsgerät) für ein Glasfasermodul. -
Seite 133: Garantie
Verarbeitungsfehler von 12 Monaten ab dem Kaufdatum gewährt wird. Für die Modelle Videohub Master Control und Videohub Smart Control gewährt die Firma Blackmagic Design eine Garantie auf Material- und Verarbeitungsfehler von 12 Monaten ab Kaufdatum. Sollte sich ein Produkt innerhalb dieser Garantiezeit als fehlerhaft erweisen, wird die Firma Blackmagic Design nach ihrem Ermessen das defekte Produkt entweder ohne Kostenerhebung für Teile und Arbeitszeit reparieren oder Ihnen... - Seite 167 安装操作手册 Videohub 硬件控制 Smart Control Pro和Master Control Pro 2020 年 月 中文...
