1 Натисніть кнопку DEST. Поле приймача сигналу на РК-дисплеї буде виділено синім кольором.
2 Якщо комутатор Videohub має порт RS-422 для віддаленого керування, натискайте кнопку
LEVEL, доки не перейдете до потрібного рівня. В іншому випадку пропустіть цей крок.
3 Натисніть кнопку, яка налаштована для роботи з приймачами певного типу (наприклад,
VTR). Вона засвітиться золотистим кольором.
4 Оберніть поворотну ручку за годинниковою стрілкою або проти неї, щоб перейти до
потрібного приймача сигналу. У цьому прикладі на РК-дисплеї відображатиметься VTR. У
разі помилки натисніть білу кнопку CLEAR і знайдіть потрібний приймач.
5 Натисніть кнопку SRC. Поле джерела сигналу на РК-дисплеї буде виділено синім кольором.
6 Натисніть кнопку, яка налаштована для роботи з джерелами сигналу певного типу
(наприклад, плата захоплення). Вона засвітиться білим кольором.
7 Оберніть поворотну ручку за годинниковою стрілкою або проти неї, щоб перейти до
потрібного джерела сигналу. У цьому прикладі на РК-дисплеї відображатиметься плата
захоплення. У разі помилки натисніть білу кнопку CLEAR і знайдіть потрібне джерело.
8 Кнопка TAKE блиматиме червоним кольором до підтвердження нового напрямку
маршрутизації. Після її натискання він миттєво зміниться. Щоб скасувати, натисніть кнопку
CLEAR. У цьому разі напрямок залишиться тим самим. Панель Videohub Master Control Pro
повернеться в режим очікування, а на РК-дисплеї відображатиметься останній напрямок
маршрутизації.
Якщо кнопка, налаштована для роботи з джерелом або приймачем сигналу, блимає, але
не засвічується, її вибір заблоковано. Така ситуація виникає в тих випадках, коли
обладнання не позначено як джерело чи приймач або не відповідає критеріям поточного
рівня. Наприклад, камеру зазвичай не використовують для прийому зображення, а
монітор не слугує джерелом. Докладні відомості див. в розділі «Налаштування панелі
Videohub Master Control Pro».

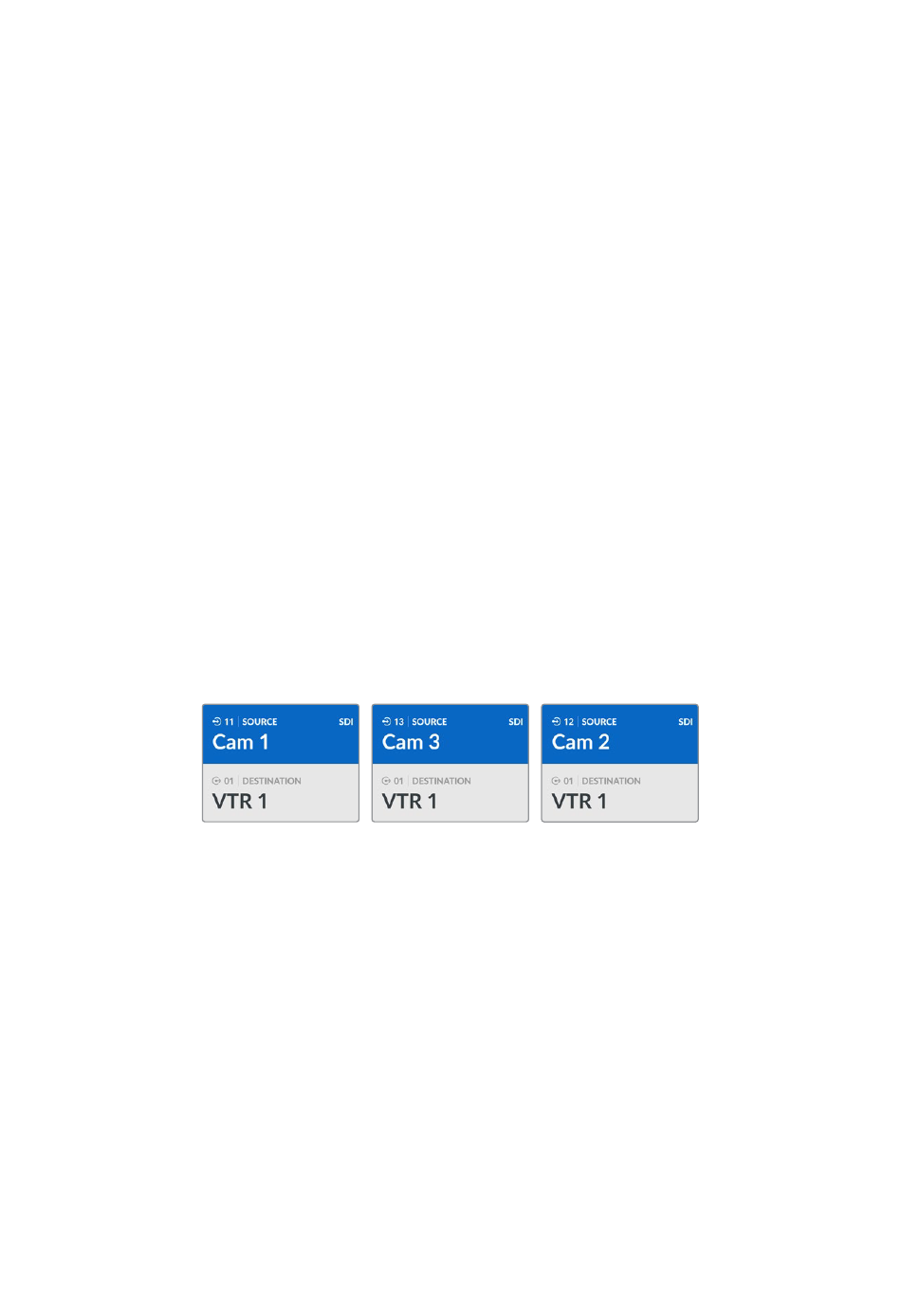

У цьому прикладі натиснуто настроювану кнопку Cam, тому при обертанні
поворотної ручки тільки камери відображатимуться як джерела. Завдяки тому,
що список обладнання обмежений, можна швидко знайти потрібний пристрій.
Вибір напрямків маршрутизації за допомогою пронумерованих кнопок і
поворотної ручки
Якщо порти комутатора Videohub мають користувацькі ярлики з номерами або Videohub
Master Control Pro налаштовано як NMOS-контролер, пронумеровані кнопки та поворотну
ручку можна використовувати спільно для пошуку за скороченим списком джерел і
приймачів сигналу. Це швидкий та інтуїтивно зрозумілий спосіб, тому що кількість пристроїв
обмежена, а пам'ятати номери портів не потрібно. Він особливо зручний у тих випадках, коли є
групові ярлики з нумерацією для певного місця. Наприклад, обладнання в студії 3 може мати
ідентифікатори VTR3, Edit 3, Cam 3A, Cam 3B, Mon 3A, Mon 3B і под.
1 Натисніть кнопку DEST. Поле приймача сигналу на РК-дисплеї буде виділено
синім кольором.
2 Якщо комутатор Videohub має порт RS-422 для віддаленого керування, натискайте кнопку
LEVEL, доки не перейдете до потрібного рівня. В іншому випадку пропустіть цей крок.
