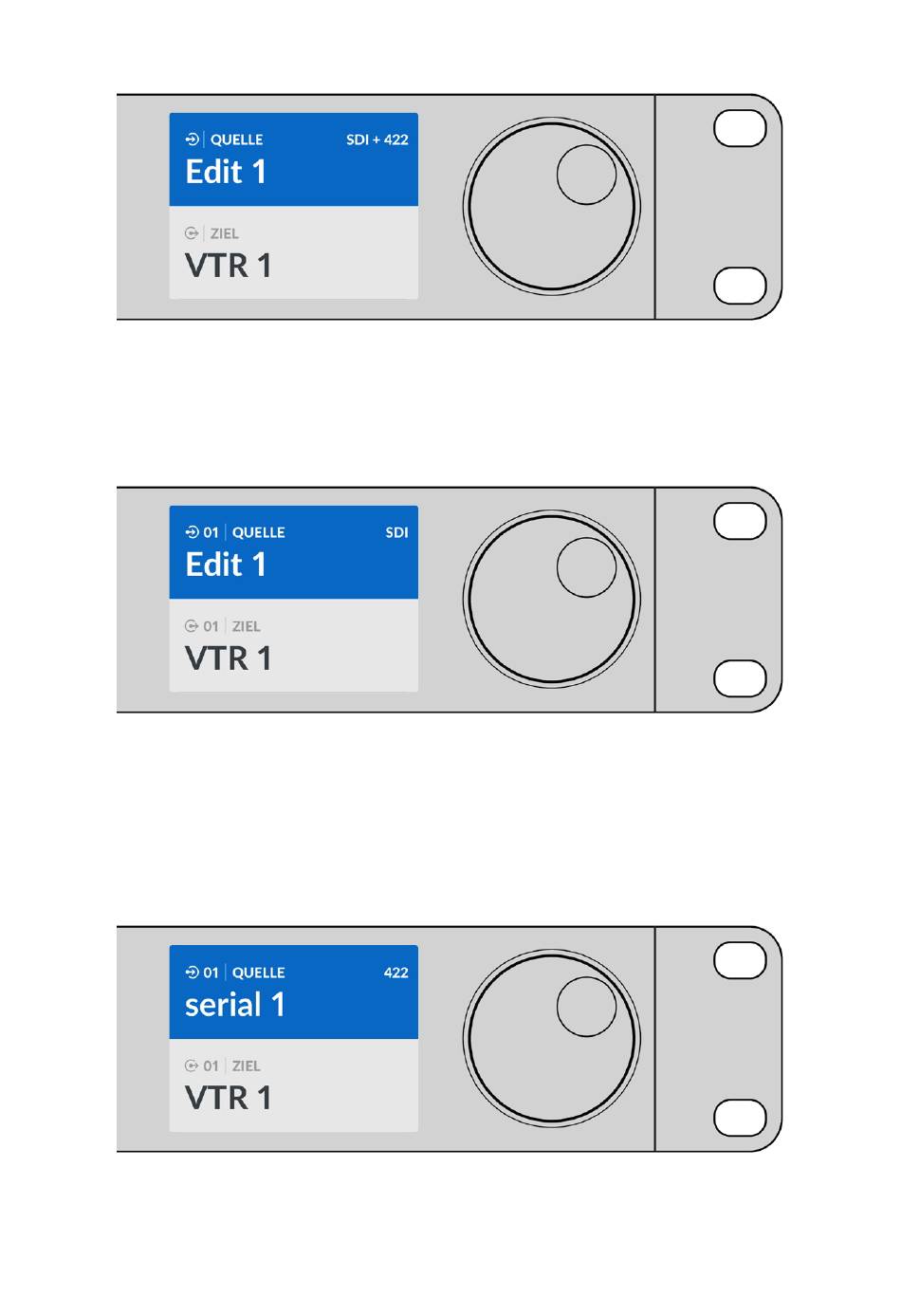

Wählen Sie Routing-Ebene „SDI 422", um ausschließlich SDI-Videoequipment mit RS-422-Decksteuerung
angezeigt zu bekommen. In diesem Beispiel werden die Capture-Karte „Edit 1" und die MAZ „VTR 1" aufgelistet,
weil beide über SDI- und RS-422-Ports verfügen
SDI
Listet alle SDI-Quellen und -Ziele auf. Wählen Sie diese Routing-Ebene, um alle SDI-Videogeräte wie
Kameras, Bildschirme, Capture-Karten und VTR-MAZen ohne RS-422-Ports angezeigt zu bekommen.
Wählen Sie die SDI-Routing-Ebene, wenn Sie nur SDI-Videoequipment sehen wollen. In diesem Beispiel werden
die Capture-Karte „Edit 1" und die MAZ „VTR 1" aufgelistet, weil beide über SDI-Ports verfügen
422
Wählen Sie diese Routing-Ebene, um die Videoequipment-Liste auf alle Geräte mit RS-422-
Decksteuerung zu beschränken. Dies listet alle Quellen und Ziele nach Namen der RS-422-
Fernsteuerports auf, unabhängig davon, ob zugehörige SDI-Ports übereinstimmende Kennungen
tragen oder nicht. Diese Ebene wird gewöhnlich für SDI-Capture-Karten und VTR-MAZen
eingesetzt, listet aber auch Fernsteuerpanels und zur Decksteuerung benutzte Server auf.
Wählen Sie Routing-Ebene „422", um alles Equipment mit RS-422-Remote-Decksteuerung zu sehen,
einschließlich von Geräten mit nicht übereinstimmenden Kennungen sowie Fernsteuereinheiten. In diesem
Beispiel ist dem Fernsteuerport „Serial 1" der Capture-Karte „Edit 1" eine falsche Kennung zugeordnet. Die Karte
wird nur aufgelistet, wenn die Routing-Ebene auf „422" gesetzt ist
