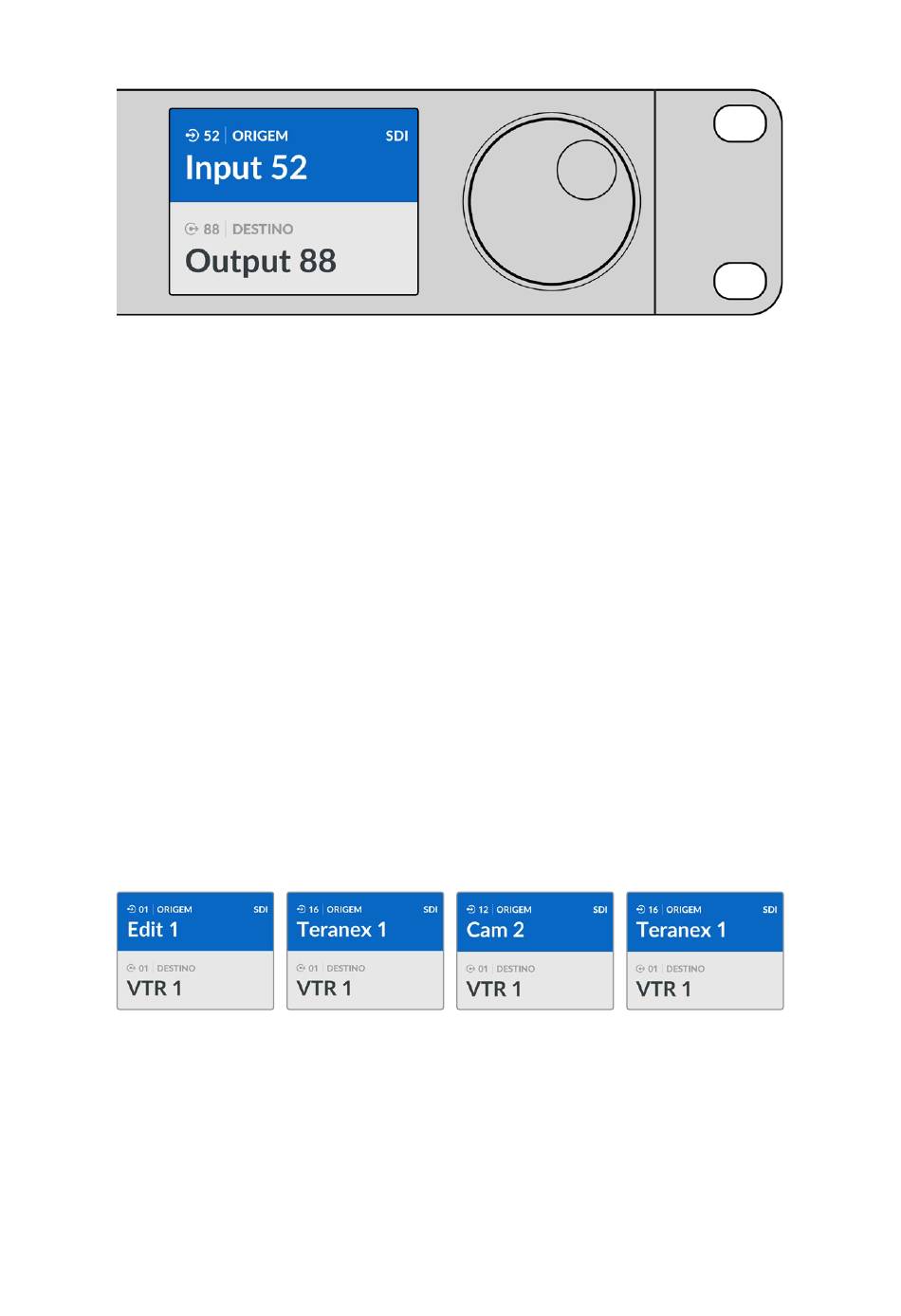

Se você manteve os rótulos padrão de todas as portas SDI e remotas do Videohub, basta digitar os números
das portas para alterar a rota. Neste exemplo, pressione "Dest" e digite o número da porta 88. Em seguida,
pressione o botão "Src" e digite o número da porta 52. Pressione "Take" para confirmar a alteração de rota.
Selecionar Rotas Usando o Controle Giratório
Independentemente de você ter personalizado ou não os rótulos das portas do Videohub, sempre é
possível usar o controle giratório para navegar pela lista de origens e destinos. Esse é o método
mais lento, mas útil se você quiser visualizar todos os equipamentos e portas disponíveis. Se o
Master Control Pro estiver configurado como um controlador NMOS, essa abordagem também pode
ser usada para navegar pelos equipamentos de vídeo IP 2110 disponíveis.
1 Pressione o botão de destino marcado como "DEST". O campo de destino será destacado em
azul no LCD.
2 Se o roteador Videohub tiver controle remoto RS-422, pressione o botão "Level" até definir o
nível de roteamento ideal para o seu equipamento. Caso contrário, pule esta etapa.
3 Gire o controle no sentido horário ou anti-horário até encontrar o destino desejado. O destino
será exibido no LCD.
4 Pressione o botão de origem marcado como "Src" para que ele acenda em branco. O campo de
origem será destacado em azul no LCD.
5 Gire o controle até encontrar a fonte desejada. A fonte será exibida no LCD.
6 O botão "Take" piscará em vermelho, aguardando sua confirmação para alterar a rota. Pressione
"Take" e a alteração será aplicada imediatamente. Caso contrário, pressione "Clear" para
cancelar a operação. O Videohub Master Control Pro retornará ao estado de espera com a
última rota exibida no LCD.
Neste exemplo, o controle giratório está sendo usado para listar todas as fontes que podem ser roteadas para o
destino VTR 1 com base no nível de roteamento SDI. À medida que o controle é girado, os nomes dos
equipamentos de origem são exibidos progressivamente, facilitando a localização da fonte de vídeo desejada.
Selecionar Rotas Usando os Botões Personalizáveis e o Controle Giratório
Se você personalizou os rótulos das portas do Videohub ou configurou o Videohub Master Control Pro
como um controlador NMOS, pode usar os botões personalizáveis junto com o controle giratório para
encontrar uma lista reduzida de fontes e destinos. Esse método é rápido e intuitivo, pois você percorre
uma lista menor de equipamentos sem precisar memorizar números de portas. Ele é útil principalmente
se os tipos de equipamentos forem rotulados de forma agrupada, como VTR, Cam e Mon.
